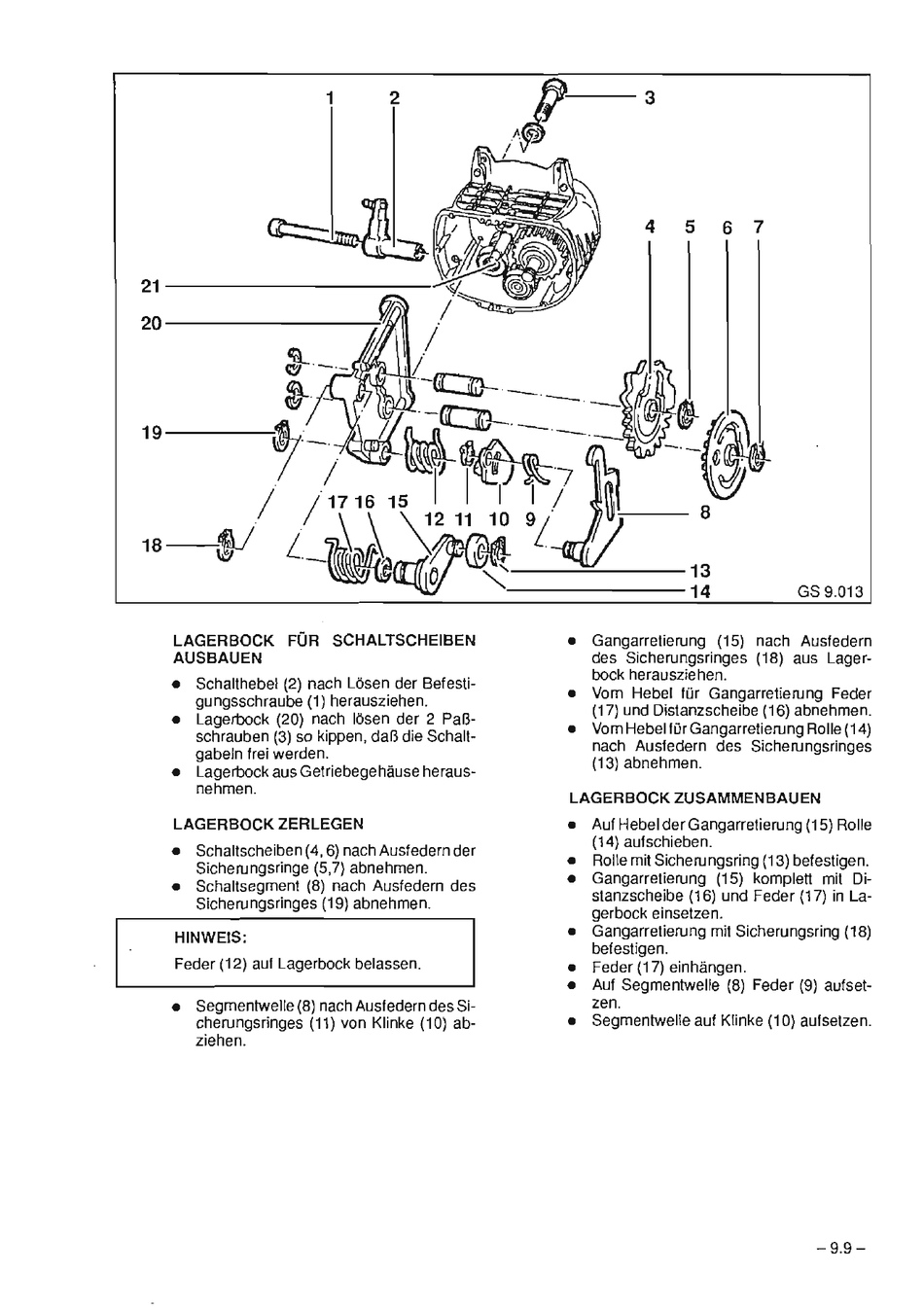

1
2
20--------------~
19-------
LAGERBOCK FÜR SCHALTSCHEIBEN
AUSBAUEN
•
Schallhebel (2) nach Lösen der Befesti-
gungsschraube (1)
herausziehen.
•
Lagerbock (20) nach lösen der 2 Paß-
schrauben (3) so kippen, daß die Schalt-
gabeln frei werden
.
•
Lagerbock aus Getriebegehäuse heraus-
nehmen.
LAGERBOCK ZERLEGEN
•
Schallscheiben (4,6) nach Ausfedern der
Sicherungsringe (5,7) abnehmen.
•
Schaltsegment (8) nach Ausfedern des
Sicherungsringes (19) abnehmen.
HINWEIS:
Feder (12) auf Lagerbock belassen.
•
Segmenlwelle (8) nach Ausfedern des Si-
cherungsringes (11) von Klinke (10) ab-
ziehen.
- - - 3
4
5
6
7
GS 9.013
•
Gangarretierung (15) nach Ausfedern
des Sicherungsringes (18) aus Lager-
bock herausziehen.
•
Vom Hebel für Gangarretierung Feder
(17) und Distanzscheibe (16)
abnehmen.
•
Vom Hebel fürGangarretierung Rolle (14)
nach Ausfedern des Sicheru ngsringes
(13) abnehmen.
LAGERBOCKZUSAMMENBAUEN
•
Auf Hebel der Gangarretierung (15) Rolle
(14) aufschieben.
•
Rolle mit Sicherungsring (13) befestigen.
•
Gangarrelierung (15) komplett mit Di-
stanzscheibe (16) und Feder (17) in La-
gerbock
einselzen.
•
Gangarretierung mit Sicherungsring (18)
befestigen.
•
Feder (17) einhängen.
•
Auf Segmenlwelle (8) Feder
(9)
aufsel-
zen.
•
Segmentwelle auf Klinke (10)
aufsetzen.
-9.9-
