Auspuffanlage Aus- Und Einbauen; Endschalldämpfer Ausbauen Gs - BMW Motorrad 1994 R 100 R Reparaturanleitung

17 _ _ _ _ _
16
-------==-
1 5 - - - -
1
2
~------------~-
4
6
'----7
5
14--"",-"
13 _ _ _ _
::.~~~
12 _ _
~~w,.~---8
i - - - - - - - - 9
- - - - - 1 0
11
GS 8.001

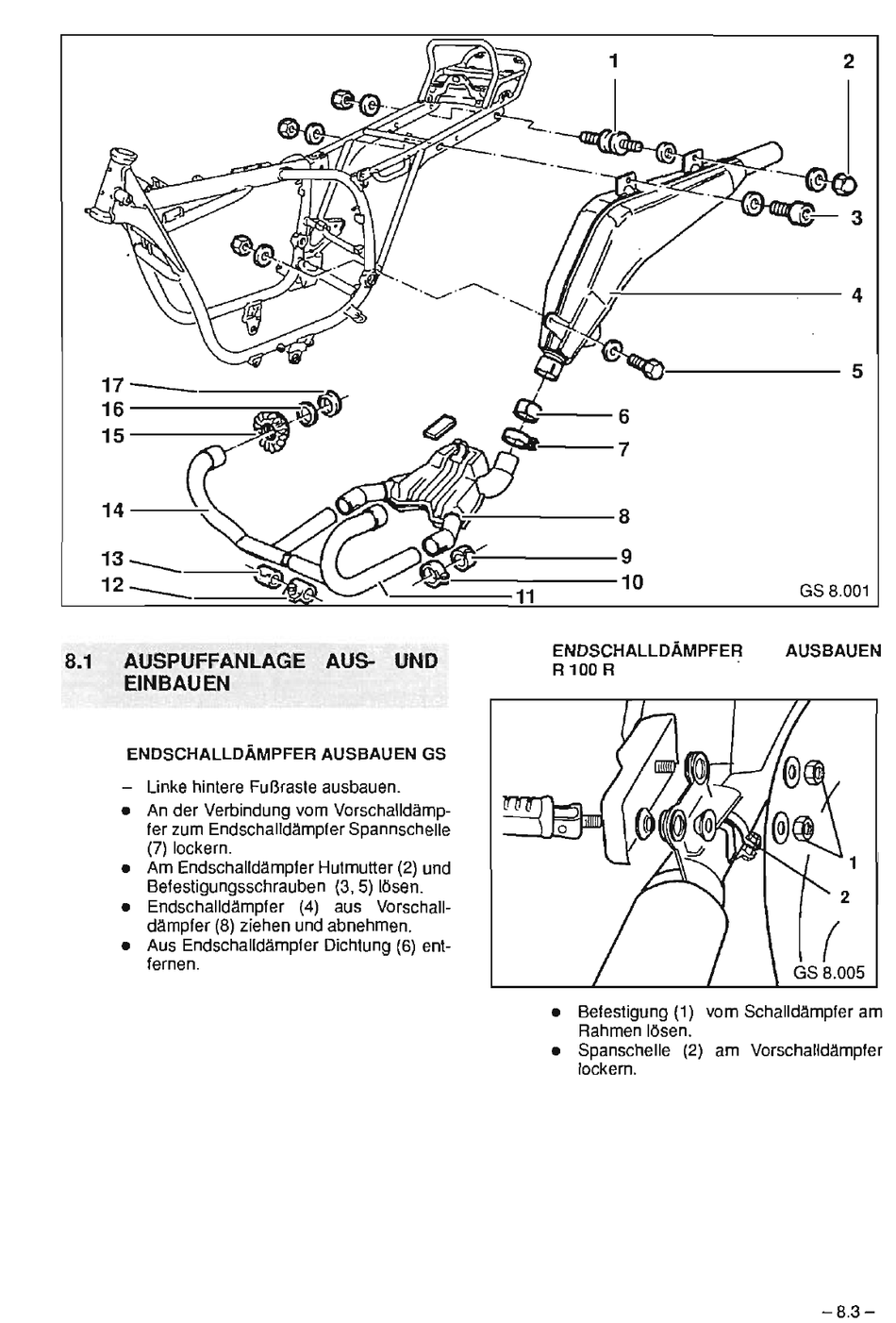

8.1 AUSPUFFANLAGE AUS- UND
EINBAUEN
ENDSCHALLDÄMPFER AUSBAUEN GS
- Linke hintere Fu ßraste ausbauen.
• An der Verbindung vom Vorschalldämp-
fer zum Endschalldämpfer Spannschelle
(7) lockern.
• Am Endschalldämpfer Hutmuller (2) und
Befestigungsschrauben (3, 5) lösen.
• Endschalldämpfer (4) aus Vorschall-
dämpfer (8) ziehen und abnehmen.
• Aus Endschalldämpfer Dichtung (6) ent-
fernen.
ENDSCHALLDÄMPFER
R100 R
AUSBAUEN
• Befestigung (1) vom Schalldämpfer am
Rahmen lösen.
• Spanschelle (2) am Vorschalldämpfer
lockern.
-8.3-
