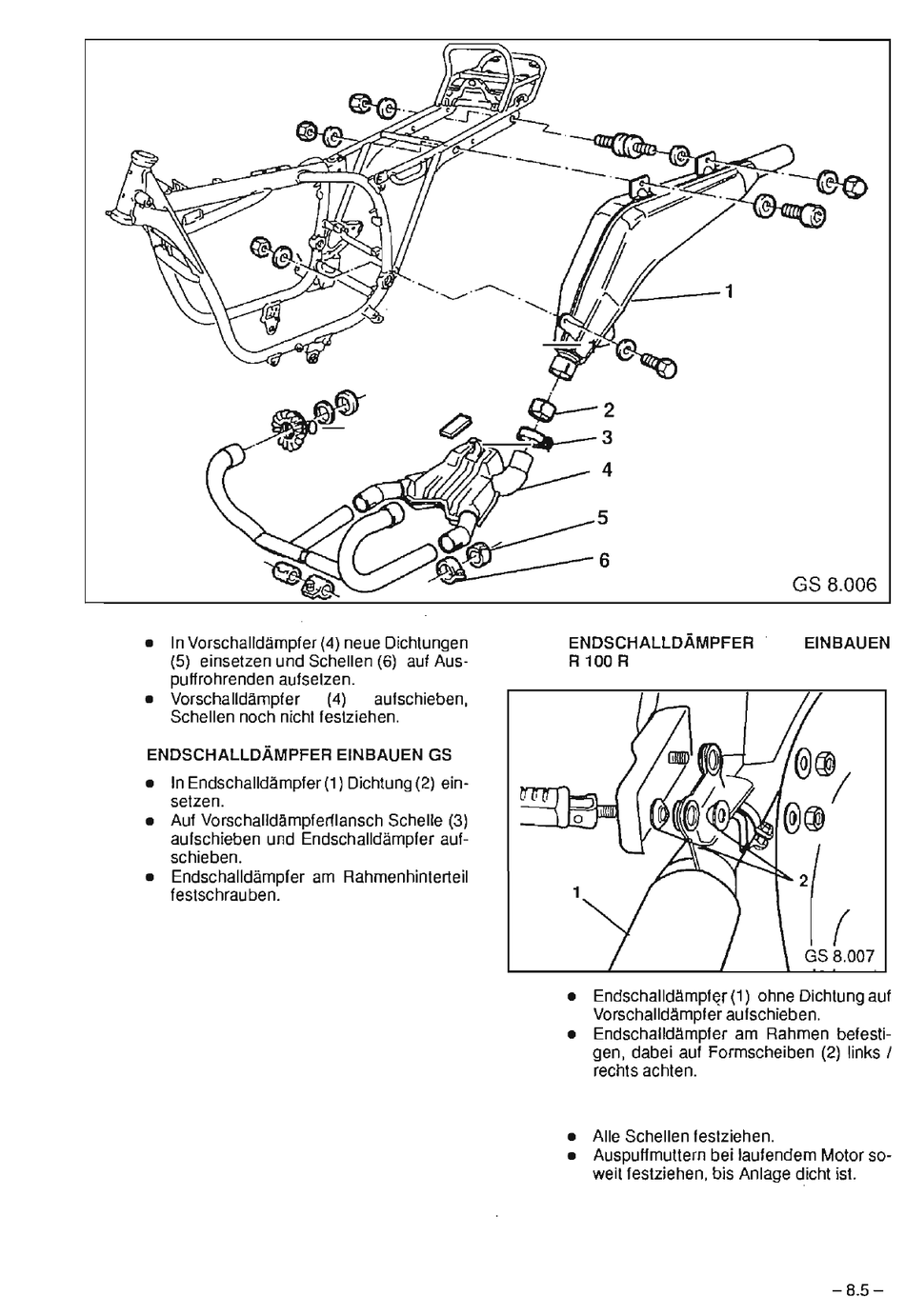

Endschalldämpfer Einbauen Gs - BMW Motorrad 1994 R 100 R Reparaturanleitung

• In Vorschalldämpfer (4) neue Dichtungen
(5) einsetzen und Schellen (6) auf Aus-
puffrohrenden aufsetzen.
• Vorschalldämpfer (4) aufschieben,
Schellen noch nicht festziehen.
ENDSCHALLDÄMPFER EINBAUEN GS
• In Endschalldämpfer (1) Dichtung (2) ein-
setzen.
• Auf Vorschalldämpferflansch Schelle (3)
aufschieben und Endschalldämpfer auf-
schieben.
• Endschalldämpfer am Rahmenhinterteil
festschrauben.
4
ENDSCHALLDÄMPFER
R 100 R
GS 8.006
EINBAUEN
•
Endschalldämpf~r
(1) ohne Dichtung auf
Vorschalldämpfer aufschieben.
• Endschalldämpfer am Rahmen befesti-
gen , dabei auf Formscheiben (2) links I
rechts achten.
• Alle Schellen festziehen.
• Auspuffmuttern bei laufendem Motor so-
weit festziehen, bis Anlage dicht ist.
-8.5-
