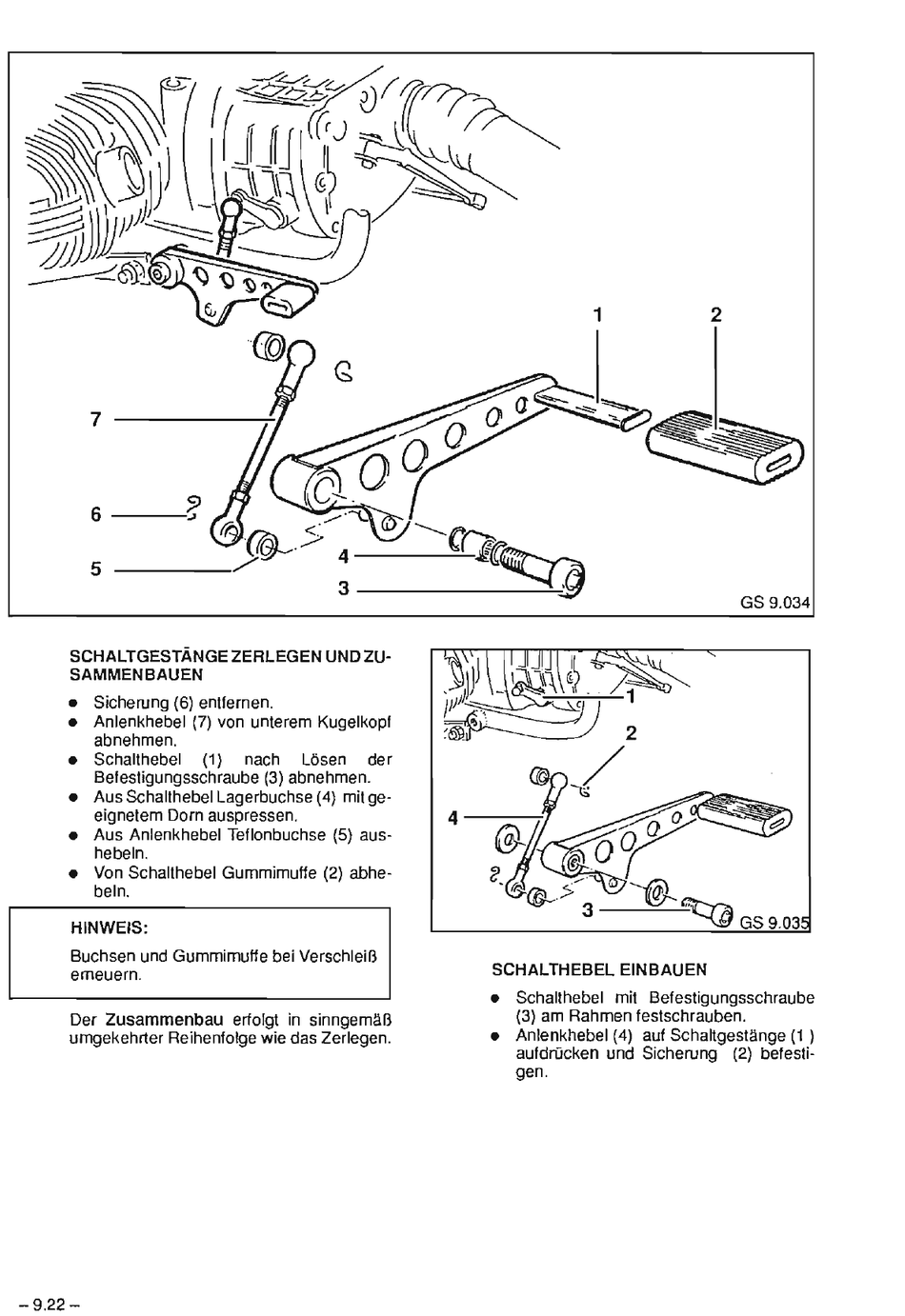

SCHALTGESTÄNGE ZERLEGEN UND ZU-
SAMMENBAUEN
•
Sicherung (6)
entfernen.
•
Anlenkhebel (7) von unterem
Kugelkopf
abnehmen.
•
Schalthebel
(1)
nach
Lösen
der
Befestigungsschraube (3) abnehmen.
•
Aus Schalthebel Lagerbuchse (4) mit ge-
eignetem Dorn auspressen.
4
•
Aus Anlenkhebel Teflonbuchse (5) aus-
hebeln.
•
Von Schalthebel Gummimuffe (2) abhe-
beln.
HINWEIS:
Buchsen und Gummimuffe bei Verschleiß
erneuern.
Der Zusammenbau erfolgt in sinngemäß
umgekehrter Reihenfolge wie das
Zerlegen.
-9.22-
1
2
GS 9.034
SCHALTHEBEL EINBAUEN
•
Schalthebel mit Befestigungsschraube
(3) am Rahmen
festschrauben.
•
Anlenkhebel (4) auf Schaltgestänge (1 )
aufdrucken und Sicherung (2) befesti-
gen
.
