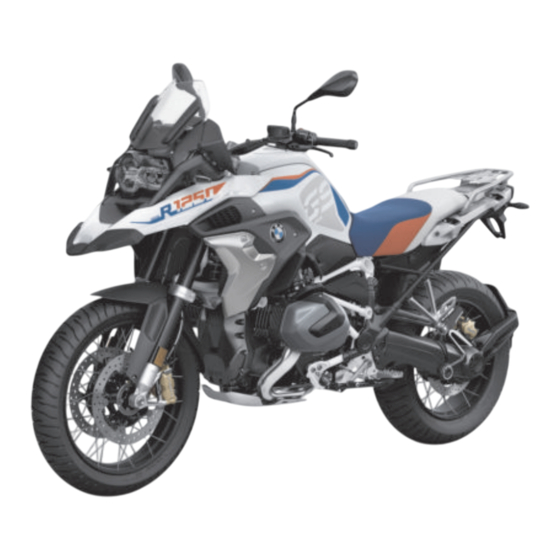

BMW Motorrad R 1250 GS Rallye 2020 Zusatzbetriebsanleitung
Inhaltsverzeichnis
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für BMW Motorrad R 1250 GS Rallye 2020
Inhaltszusammenfassung für BMW Motorrad R 1250 GS Rallye 2020

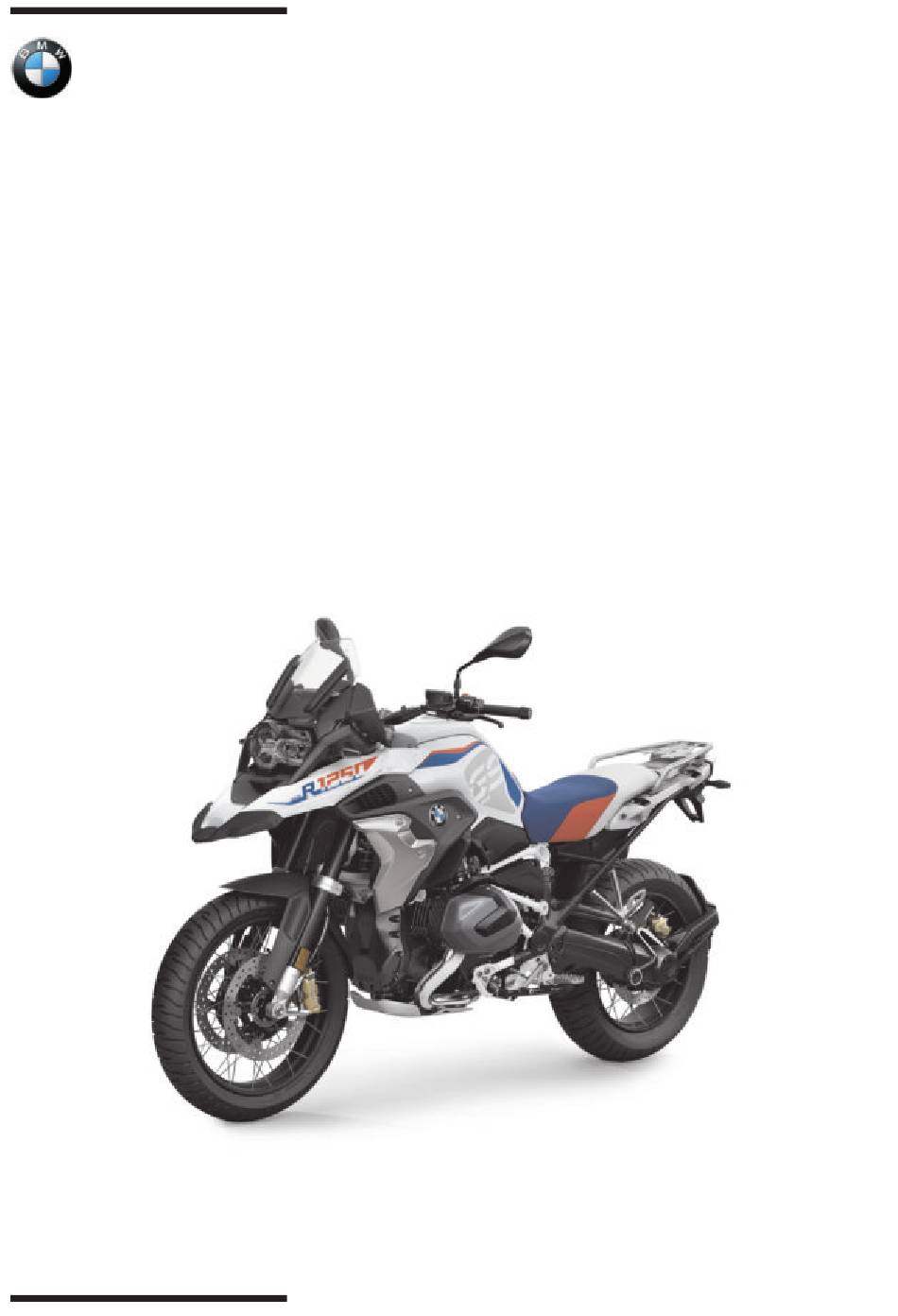

- Seite 1 MOTORRAD ZUSATZ- BETRIEBSANLEITUNG R 1250 GS Rallye MAKE LIFE A RIDE...
- Seite 2 Fahrzeugdaten Modell Fahrzeug-Identifizierungsnummer Farbnummer Erstzulassung Polizeiliches Kennzeichen Händlerdaten Ansprechpartner im Service Frau/Herr Telefonnummer Händleranschrift/Telefon (Firmenstempel)
- Seite 3 IHRE BMW. Wir freuen uns, dass Sie sich für ein Fahrzeug von BMW Motorrad entschieden haben und begrüßen Sie im Kreis der BMW Fahrerinnen und Fahrer. Machen Sie sich vertraut mit Ihrem neuen Fahrzeug, damit Sie sich sicher im Straßenverkehr bewegen.
- Seite 4 Fahrzeugdaten ZUBEHÖR Händlerdaten Allgemeine Hinweise Zubehör zur Stylevariante Rallye ALLGEMEINE HINWEISE Zubehör Stylevariante Rallye Scheinwerferschutz Übersicht Handhebel gefräst Abkürzungen und Symbole Handschutz Ausstattung Motorschutzbügel Technische Daten Enduro-Motorschutz Aktualität Zylinderkopfhaubenschutz Zusätzliche Informationsquellen Fahrerfußrasten einstellbar Fußbremshebel einstellbar Sportschalldämpfer ÜBERSICHTEN Stollenreifen Vorbereitung für Navigationssys- Gesamtansicht Koffersystem EINLEITUNG...
- Seite 6 ALLGEMEINE HINWEISE...
- Seite 7 ÜBERSICHT ABKÜRZUNGEN UND SYMBOLE AUSSTATTUNG TECHNISCHE DATEN AKTUALITÄT ZUSÄTZLICHE INFORMATIONSQUELLEN...
-
Seite 8: Allgemeine Hinweise
Sie daran, auch die Betriebs- Sonderzubehör. anleitung zu übergeben; sie ist wichtiger Be- BMW Motorrad Sonderzubehör standteil Ihres Motorrads. kann über Ihren BMW Motorrad Partner bezogen und nachgerüs- ABKÜRZUNGEN UND SYMBOLE tet werden. VORSICHT Gefährdung mit niedrigem Antiblockiersystem. -
Seite 9: Aktualität
BMW Motorrad Partner Fragen beantwortet Ihr BMW Motorrad Part- ner jederzeit gern. Internet Die Betriebsanleitung zu Ihrem Fahrzeug, Bedienungs- und Einbauanleitungen zu mög- lichem Zubehör und allgemeine Informatio- nen zu BMW Motorrad, z. B. zur Technik, stehen unter bmw-motorrad.com/manu- als zur Verfügung. -
Seite 10: Übersichten
ÜBERSICHTEN... - Seite 11 GESAMTANSICHT...
-
Seite 12: Gesamtansicht
ÜBERSICHTEN GESAMTANSICHT Rallye-Sitzbank niedrig ( Kreuzspeichenräder ( Endurofußraste Rahmenschutz ( Kühlerblende aus Edelstahl Kühlerschutzgitter ( Verlängerung Vorderradabdeckung oben Sportwindschild (... -
Seite 14: Einleitung
EINLEITUNG... - Seite 15 STYLEVARIANTE RALLYE...
- Seite 16 EINLEITUNG STYLEVARIANTE RALLYE Mit der Stylevariante Rallye wird der sportli- che Charakter der R 1250 GS herausgestellt. Die Farbgestaltung in Lightwhite uni und Ra- cingblue metallic, die schwarzen Kreuzspei- chenräder und vor allem der in Lightwhite uni und Schwarz matt gepulverte Rahmen beschreiben schon optisch die sportlichste Serien-GS aller Zeiten.
-
Seite 18: Bedienung
BEDIENUNG... - Seite 19 RALLYE-SITZBANK RAHMENSCHUTZ EINBAUEN SPORTFEDERUNG M LIGHTWEIGHT BATTERIE FAHRMODI...
-
Seite 20: Rahmenschutz Einbauen
BEDIENUNG RALLYE-SITZBANK Rallye-Sitzbank ausbauen Die hintere Höhenverstellung 1 muss im- mer in niedriger Position (Kennzeichnung L) eingestellt sein. Sitzbankschloss 1 mit Fahrzeugschlüssel Rallye-Sitzbank einbauen im Uhrzeigersinn entriegeln und Fahrzeug- schlüssel halten. Sitzbank 2 hinten anheben und Fahrzeug- schlüssel loslassen. Sitzbank abnehmen und auf der Bezugs- seite auf einer sauberen Fläche ablegen. -
Seite 21: Sportfederung
Zusätzlicher Federweg 20 mm Die Einstellmöglichkeiten der Sportfe- derung entsprechen denen des Stan- dard-Fahrwerks und sind der Betriebsanlei- tung des Fahrzeugs zu entnehmen. M LIGHTWEIGHT BATTERIE mit M Lightweight Batterie Schutzfolien von Schaumstreifen 1 innen Die M Lightweight Batterie besticht durch abziehen. -
Seite 22: Offroad-Einsatz
OFFROAD-EINSATZ... - Seite 23 UMRÜSTUNG FAHREN REINIGUNG...
-
Seite 24: Umrüstung
OFFROAD-EINSATZ Halter für Soziusfußrasten einbauen UMRÜSTUNG Halter für Soziusfußrasten ausbauen Für den Soziusbetrieb müssen immer Soziusfußrasten und Haltegriffe einge- baut sein. Hinterradständer einbauen ( 28). Gewinde reinigen. Halter für Soziusfußrasten links 2 ansetzen und mit neuen mikroverkapselten Schrau- ben 1 einbauen. Hinterradständer einbauen ( 28). - Seite 25 Fußrastenhalter an Heckrahmen Schraubensicherungsmittel: mikroverkap- selt 38 Nm Endschalldämpfer einbauen ( 21). Endschalldämpfer ausbauen Schraube 1 und Formscheibe 2 ausbauen. Endschalldämpfer 3 mit Scheuerschutz- scheibe 4 und Schelle 5 ausbauen. Endschalldämpfer einbauen Hinterradständer einbauen ( 28). Schrauben 1 ausbauen. Schalldämpferabdeckung 2 abnehmen. Hinterradständer einbauen ( 28).
- Seite 26 OFFROAD-EINSATZ FAHREN Fahren mit Stollenreifen Für den Geländeeinsatz kann die R 1250 GS mit Stollenreifen ausgerüstet werden. Bei Fahrten mit Stollenreifen im Ge- lände kann der Reifenfülldruck entspre- chend angepasst werden. Um Falschmeldungen des Bordcomputers zu vermeiden, wird empfohlen, das RDC bei geändertem Reifenfülldruck auszuschalten.
-
Seite 27: Reinigung
Nach Fahrten im Gelände Felgen BMW Motorrad empfiehlt, nach Fahrten im BMW Motorrad empfiehlt, nach Fahrten im Gelände die folgenden Punkte zu beachten: Gelände die Felgen auf mögliche Schäden zu überprüfen. Reifenfülldruck Felgen prüfen. ( Luftfiltereinsatz WARNUNG Für Fahrten im Gelände abgesenkter ACHTUNG Reifenfülldruck im Betrieb auf befestig-... - Seite 28 OFFROAD-EINSATZ Rasthaken 1 zusammendrücken. Schrauben 1 einbauen. Schraube 2 einbauen. Motorschutz ausbauen Kühlerschutzgitter 1 nach unten abneh- men. Hinterradständer einbauen ( 28). Kühlerschutzgitter einbauen Schrauben 1 ausbauen und Motorschutz 2 abnehmen. Motorschutz einbauen Hinterradständer einbauen ( 28). Kühlerschutzgitter 1 mit Haltenase 2 und Rasthaken 3 in Aufnahmen am Kühler 4 Hinterradständer einbauen ( 28).
- Seite 29 Schrauben 3 einbauen. Windschild einbauen Motorschutz an Halter 8 Nm Windschild ausbauen Hinterradständer einbauen ( 28). Windschild 1 ansetzen. Schrauben 2 einbauen. Windschild an Windschildverstellung Hinterradständer einbauen ( 28). 4 Nm Einstellrad 1 gegen den Uhrzeigersinn drehen und das Windschild auf maximale Höhe einstellen.
-
Seite 30: Wartung
WARTUNG... -
Seite 31: Inhaltsverzeichnis
ALLGEMEINE HINWEISE SERVICEWERKZEUGSATZ HINTERRADSTÄNDER REIFEN FELGEN WARTUNGSARBEITEN NACH GELÄNDEEINSATZ... -
Seite 32: Allgemeine Hinweise
Klebstoff gereinigt werden. Beim Für erweiterte Servicearbeiten (z. B. Rä- Einbau muss eine neue mikroverkapselte der aus- und einbauen) hat BMW Motorrad Schraube verwendet werden. Stellen Sie einen auf Ihr Motorrad abgestimmten Ser- daher vor dem Ausbau sicher, dass Sie vicewerkzeugsatz zusammengestellt. -
Seite 33: Reifen
REIFEN Reifenfülldruck prüfen WARNUNG Unkorrekter Reifenfülldruck Verschlechterte Fahreigenschaften des Motorrads, Reduzierung der Lebensdauer der Reifen Korrekten Reifenfülldruck sicherstellen. Hinterradständer von links in die Hinter- WARNUNG achse schieben. Sicherungsscheibe von rechts aufstecken, Selbsttätiges Öffnen von senkrecht ein- dazu Entriegelungsknopf drücken. gebauten Ventileinsätzen bei hohen Ge- schwindigkeiten Plötzlicher Verlust des Reifenfülldrucks Ventilkappen mit Gummidichtring ver-... -
Seite 34: Felgen
Felgen durch Sichtkontrolle auf defekte Stellen prüfen. Beschädigte Felgen von einer Fachwerk- statt prüfen und ggf. erneuern lassen, am besten von einem BMW Motorrad Partner. Speichen prüfen Motorrad abstellen, dabei auf ebenen und festen Untergrund achten. Mit Schraubendrehergriff oder ähnlichem Gegenstand über die Speichen streichen,... - Seite 35 Schrauben 1, 2 und 3 ausbauen. Geht der Motor nicht aus: Seitenstützenschalter durch eine Fach- werkstatt prüfen lassen, am besten durch einen BMW Motorrad Partner. Faltenbalg prüfen Motorrad abstellen, dabei auf ebenen und festen Untergrund achten. Beim Ausbau auf die Haltenasen 2 achten und die Halter 4 aus den Haltenasen 3 lö-...
- Seite 36 WARTUNG Schrauben 1 ausbauen. Luftfiltereinsatz 4 reinigen, ggf. erneuern. Abdeckung 2 auf beiden Seiten lösen. Luftfiltereinsatz 4 und Rahmen 3 einset- zen. Schrauben 1 ausbauen. Luftfilterdeckel 2 abnehmen. Luftfilterdeckel 2 aufsetzen. Schrauben 1 einbauen. Luftfilterdeckel an Ansauggeräusch- dämpfer Anziehreihenfolge: Über Kreuz 3 Nm Rahmen 3 entnehmen.
- Seite 37 Schrauben (kurzer Bund) 1 einbauen. Beim Einbau auf die Haltenasen 2 achten und sicherstellen, dass die Halter 4 in den Haltenasen 3 einrasten. Tankabdeckung 1 einbauen. Schraube 1 einbauen. Tankabdeckung Mitte an Rahmen 8 Nm Schrauben (kurzer Bund) 2 einbauen. Schrauben (ohne Bund) 3 einbauen.
- Seite 38 ZUBEHÖR...
- Seite 39 ALLGEMEINE HINWEISE ZUBEHÖR ZUR STYLEVARIANTE RALLYE ZUBEHÖR STYLEVARIANTE RALLYE SCHEINWERFERSCHUTZ HANDHEBEL GEFRÄST HANDSCHUTZ MOTORSCHUTZBÜGEL ENDURO-MOTORSCHUTZ ZYLINDERKOPFHAUBENSCHUTZ FAHRERFUßRASTEN EINSTELLBAR FUßBREMSHEBEL EINSTELLBAR SPORTSCHALLDÄMPFER STOLLENREIFEN VORBEREITUNG FÜR NAVIGATIONSSYSTEM KOFFERSYSTEM...
-
Seite 40: Allgemeine Hinweise
Für den Erwerb, den Einbau und für wei- BMW Fahrzeugen ohne Sicherheitsrisiko tere Informationen zu diesem Sonderzube- eingesetzt werden kann. Dies ist hör wenden sie sich an Ihren BMW Motorrad auch dann nicht gegeben, wenn Partner. eine länderspezifische, behördliche Genehmigung erteilt wurde. Solche Prüfungen können nicht immer alle... -
Seite 41: Zubehör Stylevariante Rallye
ZUBEHÖR STYLEVARIANTE RALLYE Gepäckbrücke mit Kofferhalter für Aluminium-Kof- Sportfederung ( mit M Lightweight Batterie Koffersystem ( M Lightweight Batterie ( Lenkererhöhung mit Vorbereitung für Navigations- system Vorbereitung für Navigationssystem Handhebel gefräst ( mit Handschutz Handschutz ( Scheinwerferschutz ( Enduro-Motorschutz ( mit Motorschutzbügel Motorschutzbügel ( Zylinderkopfhaubenschutz (... -
Seite 42: Scheinwerferschutz
ZUBEHÖR SCHEINWERFERSCHUTZ HANDSCHUTZ mit Handschutz Schützt die Streuscheibe des Scheinwerfers vor Steinschlägen im Geländeeinsatz. Schutz für Hände und Bedienelemente hin- Snap-Lock-System für einfachen und schnel- sichtlich Wind und Wetter sowie im Gelände len Ein- und Ausbau. vor Büschen, Sträuchern und Steinschlägen. Der Scheinwerferschutz darf nur für den Geländeeinsatz verwendet werden. -
Seite 43: Enduro-Motorschutz
ENDURO-MOTORSCHUTZ FAHRERFUßRASTEN EINSTELLBAR Schützt den unteren Motorbereich vor Stein- Hochwertige, geschmiedete Fußrasten, gold- schlägen und Aufsetzern. farben eloxiert, 3fach höhenverstellbar. Deutlich breiter und länger als der Serien- Gefederte Trittplatte für komfortable Fede- Motorschutz. rung beim Fahren im Sitzen. Beim Fahren im Stehen federt die Trittplatte durch das zusätzliche Gewicht komplett nach unten ZYLINDERKOPFHAUBENSCHUTZ... -
Seite 44: Sportschalldämpfer
Bestehend unter anderem aus Halter für Na- Komplett aus Titan gefertigt, Endkappe und vigationssystem, Advanced Mount Cradle mit Hitzeschild aus Carbon. Schließzylinder und Multi-Controller zur Be- Drehmoment-Erhöhung im unteren und mitt- dienung des BMW Motorrad Navigators am leren Drehzahlbereich. Lenker. STOLLENREIFEN KOFFERSYSTEM mit Geländebereifung mit Kofferhalter für Aluminium-Koffer... -
Seite 46: Technische Daten
TECHNISCHE DATEN... - Seite 47 RAHMEN FAHRWERK RÄDER UND REIFEN MAßE...
- Seite 48 Sportfederung 210 mm, am Vorderrad mit Tieferlegung 158 mm, am Vorderrad Hinterrad Bauart der Hinterradführung Aluminiumguss-Einarmschwinge mit BMW Motorrad Paralever Bauart der Hinterradfederung Zentralfederbein mit Schraubenfeder, ein- stellbare Zugstufendämpfung und Federvor- spannung mit Dynamic ESA Zentralfederbein mit Schraubenfeder und Ausgleichsbehälter, elektrisch einstellbare...
-
Seite 49: Räder Und Reifen
RÄDER UND REIFEN Empfohlene Reifenpaarungen Eine Übersicht der aktuellen Reifenfreiga- ben erhalten Sie bei Ihrem BMW Motorrad Partner oder im Internet unter bmw- motorrad.com. Geschwindigkeitskategorie Reifen vorn/ V, mindestens erforderlich: 240 km/h hinten Vorderrad Vorderradbauart Kreuzspeichenrad Vorderradfelgengröße 3,00'' x 19''... - Seite 50 TECHNISCHE DATEN mit Style Rallye 1350...1400 mm, über Windschild, bei DIN- mit Rallyesitzbank niedrig Leergewicht mit Edition 1350...1400 mm, über Windschild, bei DIN- mit Rallyesitzbank niedrig Leergewicht mit Style Rallye 1370...1420 mm, über Windschild, bei DIN- mit Sportfederung Leergewicht mit Rallyesitzbank niedrig mit Tieferlegung 1410...1470 mm, über Windschild, bei DIN- Leergewicht...
- Seite 51 mit Tieferlegung 1840 mm, ohne Fahrer, bei DIN-Leerge- mit Rallyesitzbank niedrig wicht mit Tieferlegung 1840...1860 mm, ohne Fahrer, bei DIN- mit Fahrersitz niedrig Leergewicht mit Sitzheizung mit Rallyesitzbank niedrig 1880 mm, ohne Fahrer, bei DIN-Leerge- wicht mit Tieferlegung 1880...1900 mm, ohne Fahrer, bei DIN- mit Sitzheizung Leergewicht mit Fahrersitz niedrig...
- Seite 52 STICHWORTVERZEICHNIS Seitenstütze Abkürzungen und prüfen, 31 Symbole, 4 Schalter prüfen, 31 Aktualität, 5 Ausstattung, 4 Technische Daten Allgemeine Hinweise, 5 Fahrwerk, 44 Fahrwerk Technische Daten, 44 Maße, 45 Faltenbalg Normen, 5 prüfen, 31 Räder und Reifen, 45 Fußbremshebel Rahmen, 44 prüfen, 30 Wartung Hinterradständer...
- Seite 53 Toleranzen. Änderungen in Konstruktion, Ausstattung und Zubehör bleiben vorbehalten. Irrtum vorbehalten. © 2020 Bayerische Motoren Werke Aktien- gesellschaft 80788 München, Deutschland Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung von BMW Motorrad, Aftersales. Originalbetriebsanleitung, gedruckt in Deutschland.
- Seite 54 Weiterführende Informationen rund um Ihr Fahrzeug finden Sie unter: bmwmotorrad.com BMW recommends Bestell-Nr.: 01 40 9 831 800 *01409831800* 09.2020, 1. Auflage, 00...
