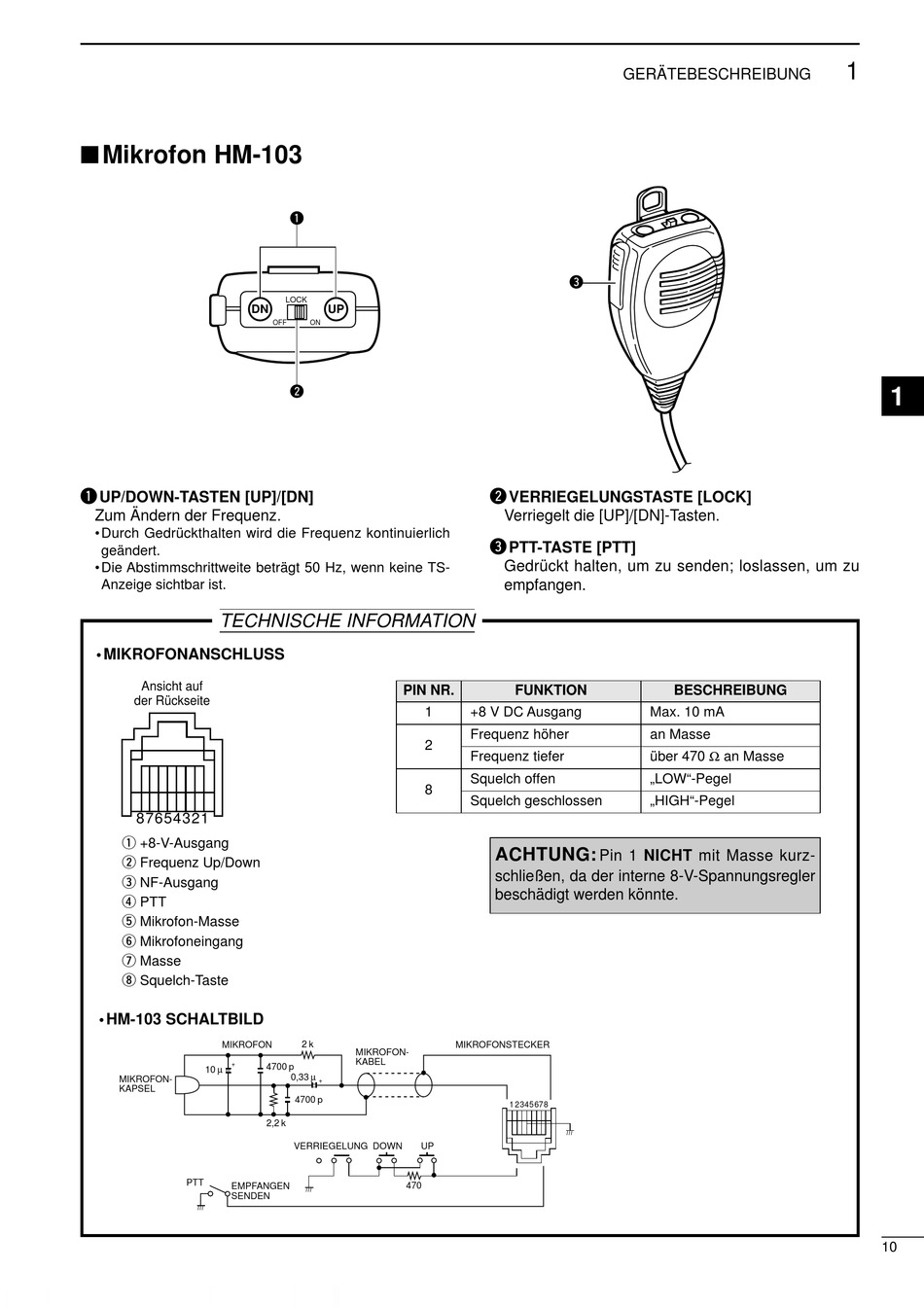

Mikrofon HM-103
DN
q
UP/DOWN-TASTEN [UP]/[DN]
Zum Ändern der Frequenz.
• Durch Gedrückthalten wird die Frequenz kontinuierlich
geändert.
• Die Abstimmschrittweite beträgt 50 Hz, wenn keine TS-
Anzeige sichtbar ist.
TECHNISCHE INFORMATION
• MIKROFONANSCHLUSS
Ansicht auf
der Rückseite
8
7
6
5
4
3
2
1
q +8-V-Ausgang
w Frequenz Up/Down
e NF-Ausgang
r PTT
t Mikrofon-Masse
y Mikrofoneingang
u Masse
i Squelch-Taste
• HM-103 SCHALTBILD
MIKROFON
+
10 µ
MIKROFON-
KAPSEL
PTT
EMPFANGEN
SENDEN
q
LOCK
UP
OFF
ON
w
PIN NR.
1
2
8
2 k
MIKROFON-
KABEL
4700 p
0,33 µ
+
4700 p
2,2 k
VERRIEGELUNG
DOWN
UP
470
GERÄTEBESCHREIBUNG
e
w
VERRIEGELUNGSTASTE [LOCK]
Verriegelt die [UP]/[DN]-Tasten.
e
PTT-TASTE [PTT]
Gedrückt halten, um zu senden; loslassen, um zu
empfangen.
FUNKTION
+8 V DC Ausgang
Frequenz höher
Frequenz tiefer
Squelch offen
Squelch geschlossen
ACHTUNG:
Pin 1 NICHT mit Masse kurz-
schließen, da der interne 8-V-Spannungsregler
beschädigt werden könnte.
MIKROFONSTECKER
1 2345678
BESCHREIBUNG
Max. 10 mA
an Masse
über 470 Ω an Masse
„LOW"-Pegel
„HIGH"-Pegel
1
1
10
