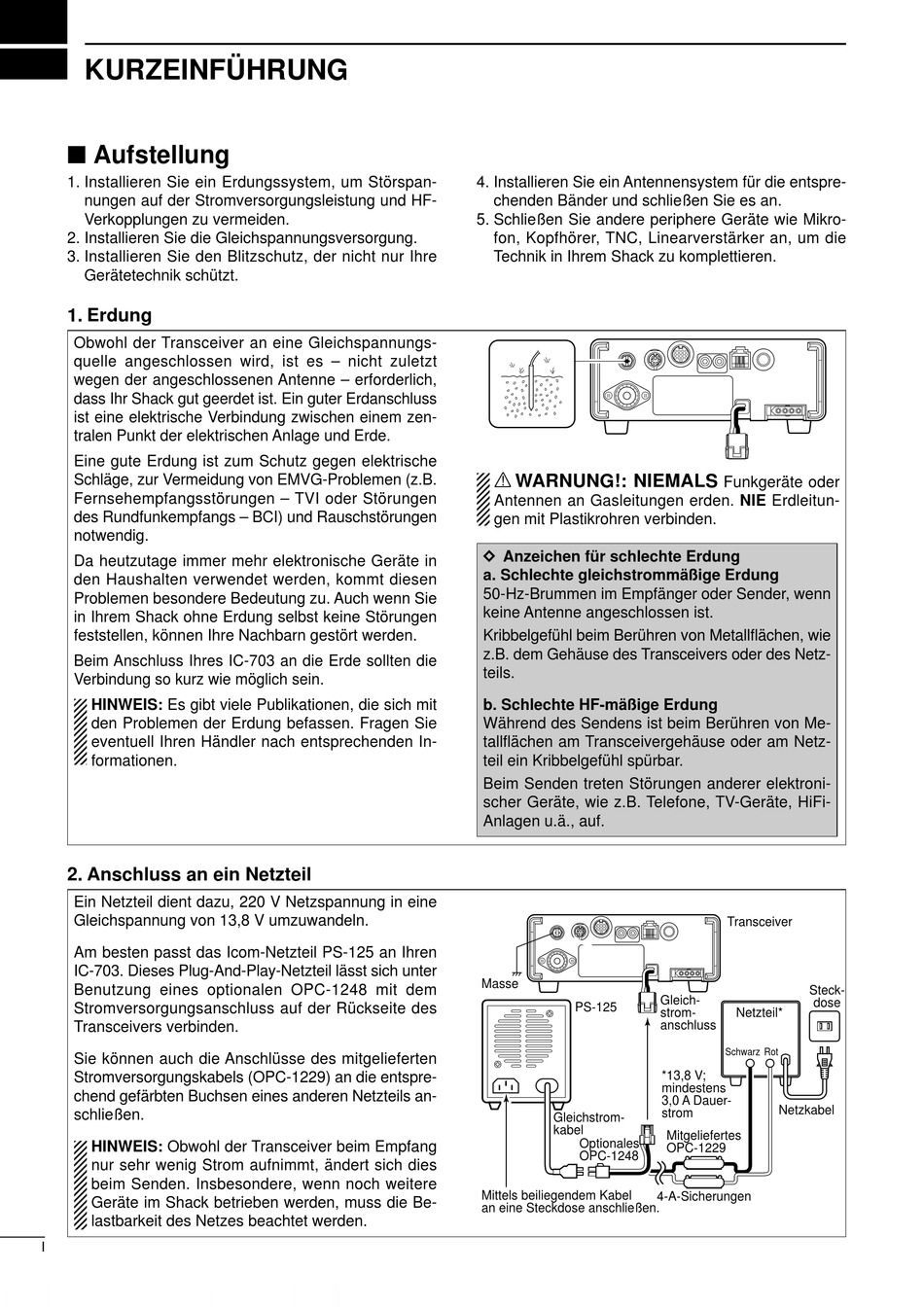

KURZEINFÜHRUNG
Aufstellung
1. Installieren Sie ein Erdungssystem, um Störspan-
nungen auf der Stromversorgungsleistung und HF-
Verkopplungen zu vermeiden.
2. Installieren Sie die Gleichspannungsversorgung.
3. Installieren Sie den Blitzschutz, der nicht nur Ihre
Gerätetechnik schützt.
1. Erdung
Obwohl der Transceiver an eine Gleichspannungs-
quelle angeschlossen wird, ist es – nicht zuletzt
wegen der angeschlossenen Antenne – erforderlich,
dass Ihr Shack gut geerdet ist. Ein guter Erdanschluss
ist eine elektrische Verbindung zwischen einem zen-
tralen Punkt der elektrischen Anlage und Erde.
Eine gute Erdung ist zum Schutz gegen elektrische
Schläge, zur Vermeidung von EMVG-Problemen (z.B.
Fernsehempfangsstörungen – TVI oder Störungen
des Rundfunkempfangs – BCI) und Rauschstörungen
notwendig.
Da heutzutage immer mehr elektronische Geräte in
den Haushalten verwendet werden, kommt diesen
Problemen besondere Bedeutung zu. Auch wenn Sie
in Ihrem Shack ohne Erdung selbst keine Störungen
feststellen, können Ihre Nachbarn gestört werden.
Beim Anschluss Ihres IC-703 an die Erde sollten die
Verbindung so kurz wie möglich sein.
HINWEIS: Es gibt viele Publikationen, die sich mit
den Problemen der Erdung befassen. Fragen Sie
eventuell Ihren Händler nach entsprechenden In-
formationen.
2. Anschluss an ein Netzteil
Ein Netzteil dient dazu, 220 V Netzspannung in eine
Gleichspannung von 13,8 V umzuwandeln.
Am besten passt das Icom-Netzteil PS-125 an Ihren
IC-703. Dieses Plug-And-Play-Netzteil lässt sich unter
Benutzung eines optionalen OPC-1248 mit dem
Stromversorgungsanschluss auf der Rückseite des
Transceivers verbinden.
Sie können auch die Anschlüsse des mitgelieferten
Stromversorgungskabels (OPC-1229) an die entspre-
chend gefärbten Buchsen eines anderen Netzteils an-
schließen.
HINWEIS: Obwohl der Transceiver beim Empfang
nur sehr wenig Strom aufnimmt, ändert sich dies
beim Senden. Insbesondere, wenn noch weitere
Geräte im Shack betrieben werden, muss die Be-
lastbarkeit des Netzes beachtet werden.
I
4. Installieren Sie ein Antennensystem für die entspre-
chenden Bänder und schließen Sie es an.
5. Schließen Sie andere periphere Geräte wie Mikro-
fon, Kopfhörer, TNC, Linearverstärker an, um die
Technik in Ihrem Shack zu komplettieren.
R WARNUNG!: NIEMALS
Antennen an Gasleitungen erden. NIE Erdleitun-
gen mit Plastikrohren verbinden.
D D Anzeichen für schlechte Erdung
a. Schlechte gleichstrommäßige Erdung
50-Hz-Brummen im Empfänger oder Sender, wenn
keine Antenne angeschlossen ist.
Kribbelgefühl beim Berühren von Metallflächen, wie
z.B. dem Gehäuse des Transceivers oder des Netz-
teils.
b. Schlechte HF-mäßige Erdung
Während des Sendens ist beim Berühren von Me-
tallflächen am Transceivergehäuse oder am Netz-
teil ein Kribbelgefühl spürbar.
Beim Senden treten Störungen anderer elektroni-
scher Geräte, wie z.B. Telefone, TV-Geräte, HiFi-
Anlagen u.ä., auf.
Masse
PS-125
Gleichstrom-
kabel
Optionales
OPC-1248
Mittels beiliegendem Kabel
an eine Steckdose anschließen.
Funkgeräte oder
Transceiver
Steck-
Gleich-
dose
strom-
Netzteil*
anschluss
Schwarz Rot
*13,8 V;
mindestens
3,0 A Dauer-
Netzkabel
strom
Mitgeliefertes
OPC-1229
4-A-Sicherungen
