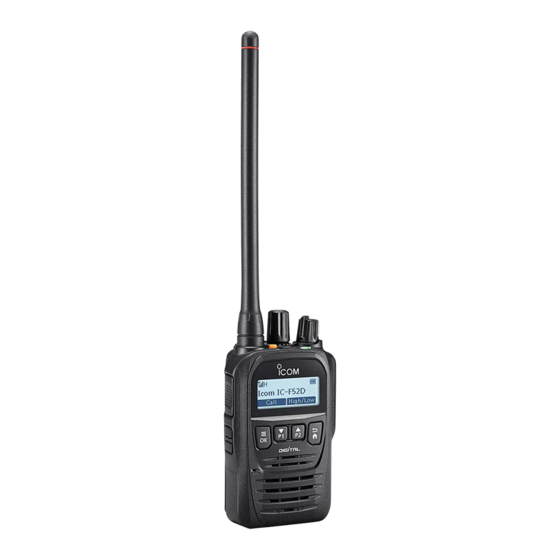

VHF/UHF-DIGITAL-HANDFUNKGERÄTE
Iç-F52D
Iç-F62D
WICHTIG
Diese Kurzanleitung enthält einige Funktionen, die nur nutz-
bar sind, wenn sie vom Händler programmiert wurden.
Möglicherweise hat das Handfunkgerät andere Funktionen,
die in dieser Anleitung nicht beschrieben sind.
Fragen Sie dazu Ihren Händler.
Kanalwahlknopf
Antennen-
buchse
[Emer]*
[PTT]
[OK]*
[F1]*
[F2]*
Mikrofon
* vom Händler programmierbar
KURZANLEITUNG
GERÄTEBESCHREIBUNG
[VOL]
Indikator-
LED
Multi-
Connector
[P1 (Down)]*
[P2 (Up)]*
[Back]*
Laut-
sprecher
Vielen Dank für den Kauf dieses Icom-Produkts.
LESEN SIE DIESE KURZANLEITUNG aufmerksam
und vollständig, bevor Sie das Handfunkgerät in Betrieb
nehmen.
MITGELIEFERTES ZUBEHÖR
Akku-Pack
Gürtelclip
HINWEISE:
• Einige Zubehörteile werden je nach Version nicht mitge-
liefert oder weichen von den abgebildeten ab.
• Beim Anbringen des Akku-Packs darauf achten, dass
beide Verriegelungen hörbar einrasten.
D Indikator-LED
• Leuchtet beim Einschalten weiß und blinkt danach rot,
gelb und grün.
• Leuchtet beim Senden rot.
• Leuchtet beim Empfang eines Signals oder wenn der
Squelch (Rauschsperre) geöffnet ist grün.
D Multi-Connector
Anschluss für optionale Lautsprechermikrofone/Headsets.
ACHTUNG: NIE das Handfunkgerät ohne Buchsen -
abde ckung oder ohne optionales Mikrofon betreiben.
IP67 hinsichtlich Staub- und Wasserschutz wird nur er-
reicht, wenn sich die Abdeckung auf der Buchse befindet
oder das optionale Mikrofon angeschlossen ist.
D Softkey-Funktionen
HINWEIS: Der Händler kann den Tasten bzw. der Tastatur
bestimmte Softkey-Funktionen zuordnen.
- 1 -
Buchsenabdeckung
(mit Schraube)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Icom IC-F52D
Inhaltszusammenfassung für Icom IC-F52D
- Seite 1 KURZANLEITUNG VHF/UHF-DIGITAL-HANDFUNKGERÄTE Iç-F52D Vielen Dank für den Kauf dieses Icom-Produkts. Iç-F62D LESEN SIE DIESE KURZANLEITUNG aufmerksam und vollständig, bevor Sie das Handfunkgerät in Betrieb nehmen. WICHTIG MITGELIEFERTES ZUBEHÖR Akku-Pack Gürtelclip Buchsenabdeckung Diese Kurzanleitung enthält einige Funktionen, die nur nutz- bar sind, wenn sie vom Händler programmiert wurden.
- Seite 2 DISPLAY SPRACHVERSCHLÜSSELUNG im Analogmodus: • Erscheint, wenn die Sprachverschlüsselung eingeschaltet ist. Symbol-Bereich im Digitalmodus: Individual-3 Text-Bereich • Erscheint, wenn die Sprachverschlüsselung eingeschaltet ist. Call High/Low Bereich für die • Blinkt, wenn ein verschlüsseltes Signal decodiert wird. Tastenfunktion GPS* HINWEIS: Das abgebildete Display ist ein Beispiel. •...
-
Seite 3: Laden Des Akkupacks
GRUNDBEDIENUNG D Handfunkgerät einschalten Senden: ACHTUNG: Vor dem Senden die Antennen anbringen. HINWEIS: Vor der Erstinbetriebnahme des Handfunk geräts Das Senden ohne Antenne kann das Handfunkgerät muss der Akku-Pack vollständig aufgeladen werden, um zer stören. die optimale Lebens dauer zu gewährleisten. Siehe auch nächsten Abschnitt dieser Kurzanleitung. -
Seite 4: Optionales Zubehör
FA-SC57U, FA-SC72U flexible antennen VHF- oder UHF-Antennen Icom, Icom Inc. und das Icom-Logo sind registrierte Marken der Icom Inc. FA-SC25V: 136 bis 150 MHz FA-SC28V: 148 bis 162 MHz (Japan) in Japan, in den Vereinigten Staaten, im Vereinigten Königreich, in... -
Seite 5: Explizite Definitionen
R GEFAHR! Benutzen Sie in Icom-Handfunkgeräten aus- funk ge räts bei direkter Sonneneinstrahlung oder bei Tem - schließ lich von Icom spezifi zierte Akku-Packs. Nur Icom- pe ra turen unter –30 °C oder über +60 °C. Die Grundfunk - Akku-Packs sind für diese Zwecke getestet und zugelas- tionen des Handfunkgeräts, Senden und Emp fang, sind... - Seite 6 +60 °C) und des Akku-Packs selbst (–20 °C bis +60°C). Die Verwen dung außerhalb des Temperaturbereichs min- dert die Kapazität des Akku-Packs und verkürzt seine Icom ist nicht verantwortlich für den Verlust, die Beschä- Lebensdauer. Beachten Sie, dass der Temperaturbereich di gung oder für eine verschlechterte Performance von des Handfunkgeräts größer als der des Akku-Packs ist.
-
Seite 7: Liste Der Ländercodes
2014/53/EU erfüllen. Der vollständige Text der EU-Konfor- mitätserklärung ist auf folgender Website veröffentlicht: http://www.icom.co.jp/world/support/ Icom, Icom Inc. und das Icom- Logo sind registrierte Marken der Icom Inc. (Japan) in Japan, in den Vereinigten Staaten, im Vereinigten Königreich, in Deutschland, Frankreich, Spanien, Russland, Australien, Neuseeland und/oder in anderen Ländern. - Seite 8 (nur gültig für Deutschland und Österreich) Icom-Produkte sind technisch sowie qualitativ hochwertige Artikel. Die Icom (Europe) GmbH garan - tiert innerhalb eines Zeitraums von 24 Monaten nach dem Erstkauf für ori ginal durch die Icom (Europe) GmbH importierte Geräte. Die Garantie umfasst alle Ersatzteile und Arbeitsleistungen zur Behebung nachgewiesener Fabrika- tions- und Materialfehler.
