15

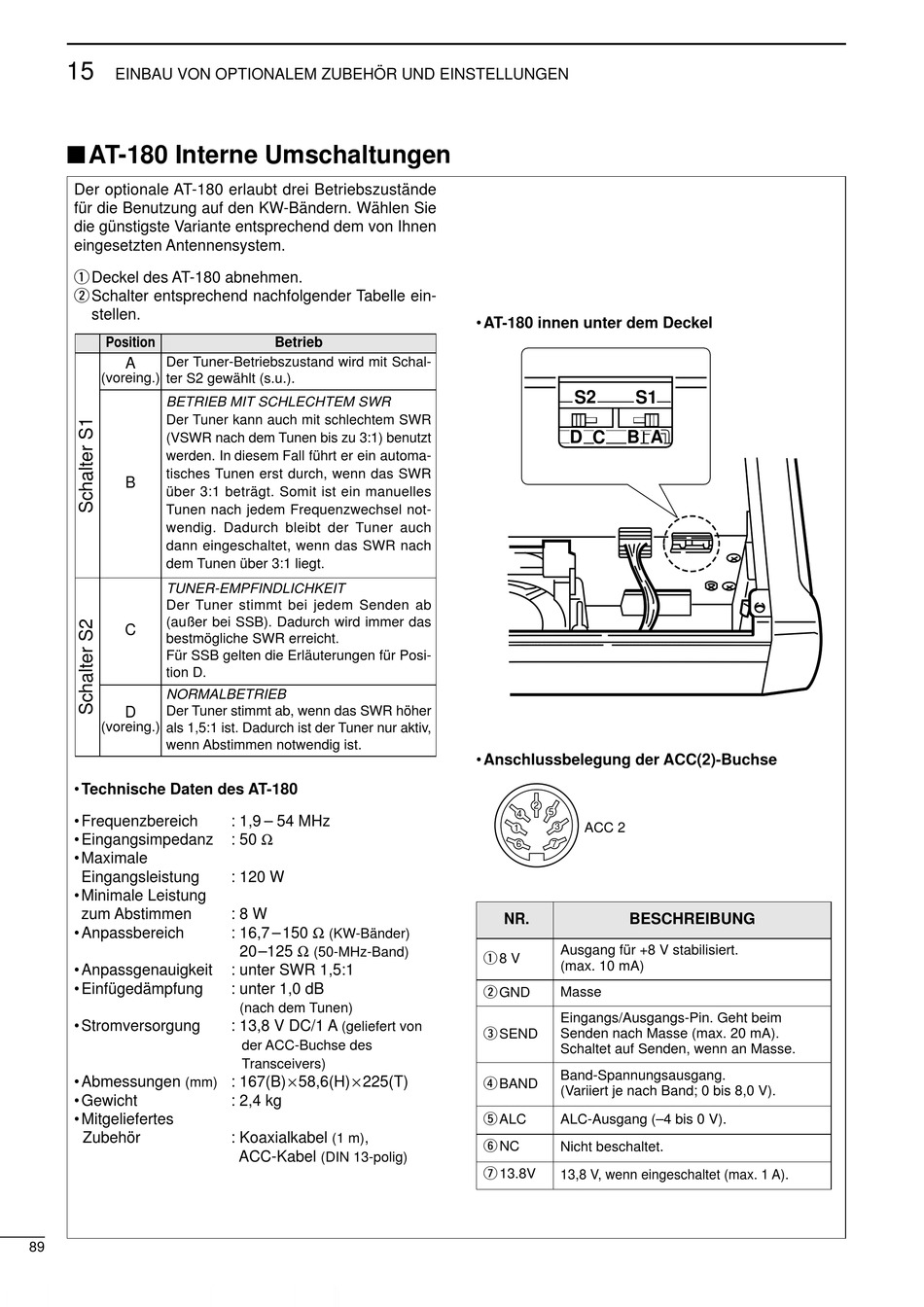

EINBAU VON OPTIONALEM ZUBEHÖR UND EINSTELLUNGEN
AT-180 Interne Umschaltungen
Der optionale AT-180 erlaubt drei Betriebszustände
für die Benutzung auf den KW-Bändern. Wählen Sie
die günstigste Variante entsprechend dem von Ihnen
eingesetzten Antennensystem.
q Deckel des AT-180 abnehmen.
w Schalter entsprechend nachfolgender Tabelle ein-
stellen.
Position
Der Tuner-Betriebszustand wird mit Schal-
A
(voreing.)
ter S2 gewählt (s.u.).
BETRIEB MIT SCHLECHTEM SWR
Der Tuner kann auch mit schlechtem SWR
(VSWR nach dem Tunen bis zu 3:1) benutzt
werden. In diesem Fall führt er ein automa-
tisches Tunen erst durch, wenn das SWR
B
über 3:1 beträgt. Somit ist ein manuelles
Tunen nach jedem Frequenzwechsel not-
wendig. Dadurch bleibt der Tuner auch
dann eingeschaltet, wenn das SWR nach
dem Tunen über 3:1 liegt.
TUNER-EMPFINDLICHKEIT
Der Tuner stimmt bei jedem Senden ab
(außer bei SSB). Dadurch wird immer das
C
bestmögliche SWR erreicht.
Für SSB gelten die Erläuterungen für Posi-
tion D.
NORMALBETRIEB
Der Tuner stimmt ab, wenn das SWR höher
D
(voreing.)
als 1,5:1 ist. Dadurch ist der Tuner nur aktiv,
wenn Abstimmen notwendig ist.
• Technische Daten des AT-180
• Frequenzbereich
• Eingangsimpedanz
• Maximale
Eingangsleistung
• Minimale Leistung
zum Abstimmen
• Anpassbereich
• Anpassgenauigkeit
• Einfügedämpfung
• Stromversorgung
• Abmessungen
(mm)
• Gewicht
• Mitgeliefertes
Zubehör
89
Betrieb
: 1,9 – 54 MHz
: 50 Ω
: 120 W
: 8 W
: 16,7 –150 Ω
(KW-Bänder)
20–125 Ω
(50-MHz-Band)
: unter SWR 1,5:1
: unter 1,0 dB
(nach dem Tunen)
: 13,8 V DC/1 A
(geliefert von
der ACC-Buchse des
Transceivers)
: 167(B) × 58,6(H) × 225(T)
: 2,4 kg
: Koaxialkabel
,
(1 m)
ACC-Kabel
(DIN 13-polig)
• AT-180 innen unter dem Deckel
S2
S1
D C
B A
• Anschlussbelegung der ACC(2)-Buchse
2
5
4
ACC 2
3
1
6
7
NR.
BESCHREIBUNG
Ausgang für +8 V stabilisiert.
q 8 V
(max. 10 mA)
w GND
Masse
Eingangs/Ausgangs-Pin. Geht beim
e SEND
Senden nach Masse (max. 20 mA).
Schaltet auf Senden, wenn an Masse.
Band-Spannungsausgang.
r BAND
(Variiert je nach Band; 0 bis 8,0 V).
t ALC
ALC-Ausgang (–4 bis 0 V).
y NC
Nicht beschaltet.
u 13.8V
13,8 V, wenn eingeschaltet (max. 1 A).
