9

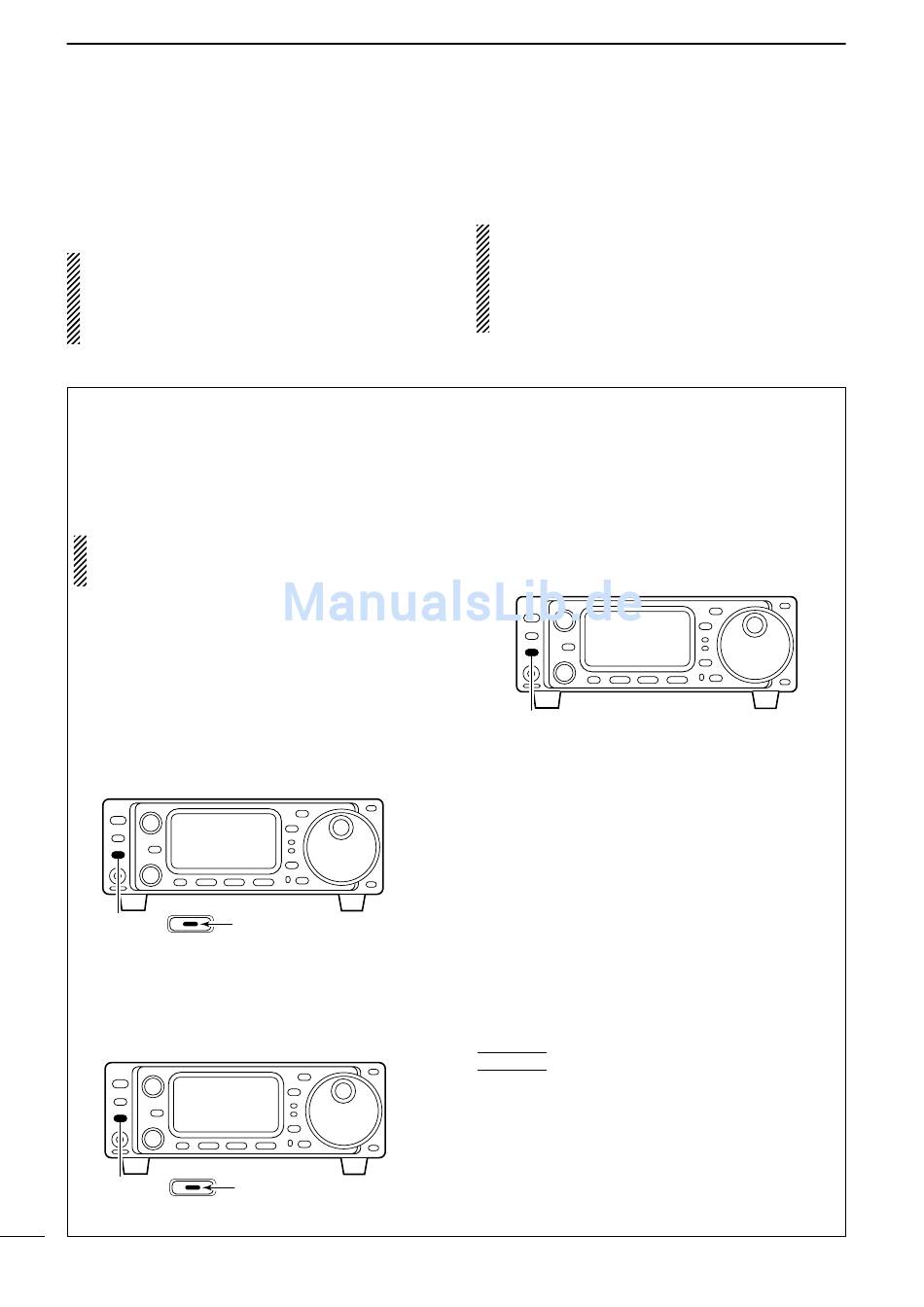

ANTENNENTUNER
D Betrieb mit optionalem externem Antennentuner
Der IC-703 erkennt und wählt automatisch einen op-
tionalen externen automatischen Antennentuner (AT-
180/AH-4), wenn ein solcher angeschlossen ist. In die-
sem Fall wird der eingebaute Antennentuner überbrückt.
HINWEIS: Wenn die Betriebsspannung unter 11 V
beträgt und der IC-703 dadurch automatisch in den
Batterie-Spar-Modus umgeschaltet wird, kann er
einen angeschlossenen externen Tuner nicht mehr
steuern.
D Betrieb mit optionalem AT-180
Der automatische Antennentuner AT-180 passt eine
angeschlossene Antenne automatisch an den IC-703
an. Nach dem Anpassvorgang werden die Einstell-
winkel der variablen Kondensatoren für jeden An-
passpunkt in 100-kHz-Schritten gespeichert. Dadurch
lassen sich die Kondensatoren nach einem Frequenz-
wechsel automatisch entsprechend voreinstellen.
WARNUNG:
NIEMALS senden, wenn der Tuner
eingeschaltet, aber keine Antenne angeschlossen
ist. Dies führt zu Schäden am Transceiver.
• Der AT-180 kann Antennen sowohl auf den KW-Bän-
dern als auch im 50-MHz-Band anpassen, wobei die
Bedienung unterschiedlich ist.
TUNER-BETRIEB
• Auf den KW-Bändern:
[TUNER]-Taste drücken, um den Tuner einzuschal-
ten. Die Antenne wird automatisch angepasst, wenn
das SWR größer als 1,5:1 ist.
• Bei ausgeschaltetem Tuner verlischt der [TUNER]-Indikator.
TUNER
[TUNER]
• Im 50-MHz-Band:
[TUNER] 1 Sek. drücken, um die Antenne anzupas-
sen. Falls der [TUNER]-Indikator beim Senden lang-
sam blinkt, [TUNER] noch einmal 1 Sek. drücken, um
die Antenne neu anzupassen.
TUNER
[TUNER]
65
AUTOMATISCHER ANTENNENTUNER
Leuchtet bei
eingeschaltetem AT-180.
Blinkt, wenn die Antenne
neu angepasst werden muss.
HINWEIS: Falls an den IC-703 ein externer Tuner
AT-180 angeschlossen wird, muss die Sendelei-
stung des IC-703 sowohl im Quick-Set-Modus als
auch im Initial-Set-Modus auf Maximum (10W) ein-
gestellt werden. Andernfalls stimmt der AT-180 nicht
korrekt ab, da er mindestens 8 W benötigt.
MANUELLES TUNEN
Beim SSB-Betrieb auf den KW-Bändern kann es ins-
besondere bei geringer Sprechlautstärke zu Proble-
men bei der Anpassung mit dem AT-180 kommen. In
diesem Fall kann ein manuelles Tunen Abhilfe schaffen.
[TUNER] 1 Sek. drücken, um das manuelle Tunen zu
starten.
• CW wird automatisch gewählt, ein Ton erzeugt und der
[TUNER]-Indikator blinkt; danach wird auf die zuvor ge-
wählte Betriebsart umgeschaltet.
[TUNER] 1 Sek. drücken zum Starten des
manuellen Tunens.
Wenn der Tuner innerhalb von 20 Sek. das SWR
nicht auf unter 1,5:1 bringen kann, verlischt der
[TUNER]-Indikator. Dann Folgendes prüfen:
• Antennenanschluss und Speiseleitung,
• SWR der Antenne (S. 55)
Betrieb mit schlechtem SWR (nur KW-Bänder)
Der AT-180 verfügt über einen besonderen Betriebs-
zustand, bei dessen Wahl der Tuner auch bei schlech-
tem SWR genutzt werden kann. In diesem Fall führt er
ein automatisches Tunen erst durch, wenn das SWR
über 3:1 beträgt. Somit ist ein manuelles Tunen nach
jedem Frequenzwechsel notwendig. Dadurch bleibt
der Tuner auch dann eingeschaltet, wenn das SWR
nach dem Tunen über 3:1 liegt.
NÜTZLICH
• Tuner-Empfindlichkeit (nur KW-Bänder)
Falls es beim Senden zu kritischen Anpassungssitua-
tionen kommen kann, sollte diese Funktion aktiviert
werden (siehe S. 81).
• Automatisches Starten des Tuners (nur KW)
Falls Sie den Tuner bei einem VSWR von 1,5:1 oder
darunter ausschalten wollen, aktivieren Sie diese
Funktion und schalten den Tuner aus (siehe S. 81).
