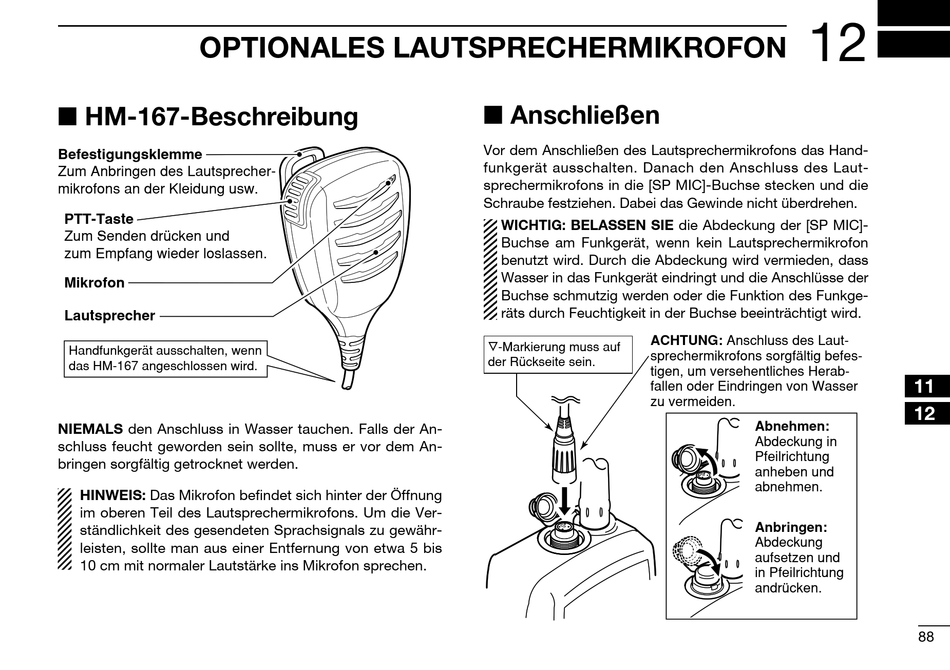

OPTIONALES LAUTSPRECHERMIKROFON
■ HM167Beschreibung
Befestigungsklemme
Zum Anbringen des Lautsprecher-
mikrofons an der Kleidung usw.
PTT-Taste
Zum Senden drücken und
zum Empfang wieder loslassen.
Mikrofon
Lautsprecher
Handfunkgerät ausschalten, wenn
das HM-167 angeschlossen wird.
NIEMALS den Anschluss in Wasser tauchen. Falls der An-
schluss feucht geworden sein sollte, muss er vor dem An-
brin gen sorgfältig getrocknet werden.
HINWEIS: Das Mikrofon befindet sich hinter der Öffnung
im oberen Teil des Lautsprechermikrofons. Um die Ver-
ständ lichkeit des gesendeten Sprachsignals zu gewähr-
leisten, sollte man aus einer Entfernung von etwa 5 bis
10 cm mit normaler Lautstärke ins Mikrofon sprechen.
■ Anschließen
Vor dem Anschließen des Lautsprechermikrofons das Hand-
funk gerät ausschalten. Danach den Anschluss des Laut-
spre cher mikrofons in die [SP MIC]-Buchse stecken und die
Schraube festziehen. Dabei das Gewinde nicht überdrehen.
WICHTIG: BELASSEN SIE die Abdeckung der [SP MIC]-
Buchse am Funkgerät, wenn kein Lautsprechermikrofon
benutzt wird. Durch die Abdeckung wird vermieden, dass
Wasser in das Funkgerät eindringt und die Anschlüsse der
Buchse schmutzig werden oder die Funktion des Funkge-
räts durch Feuchtigkeit in der Buch se beeinträchtigt wird.
ACHTUNG: Anschluss des Laut-
K-Markierung muss auf
sprechermikrofons sorgfältig befes-
der Rückseite sein.
tigen, um versehentliches Herab-
fallen oder Eindringen von Wasser
zu vermeiden.
12
1
2
3
4
5
6
7
8
9
10
11
12
Abnehmen:
13
Abdeckung in
Pfeilrichtung
14
anheben und
abnehmen.
15
16
Anbringen:
Abdeckung
aufsetzen und
in Pfeilrichtung
andrücken.
