2

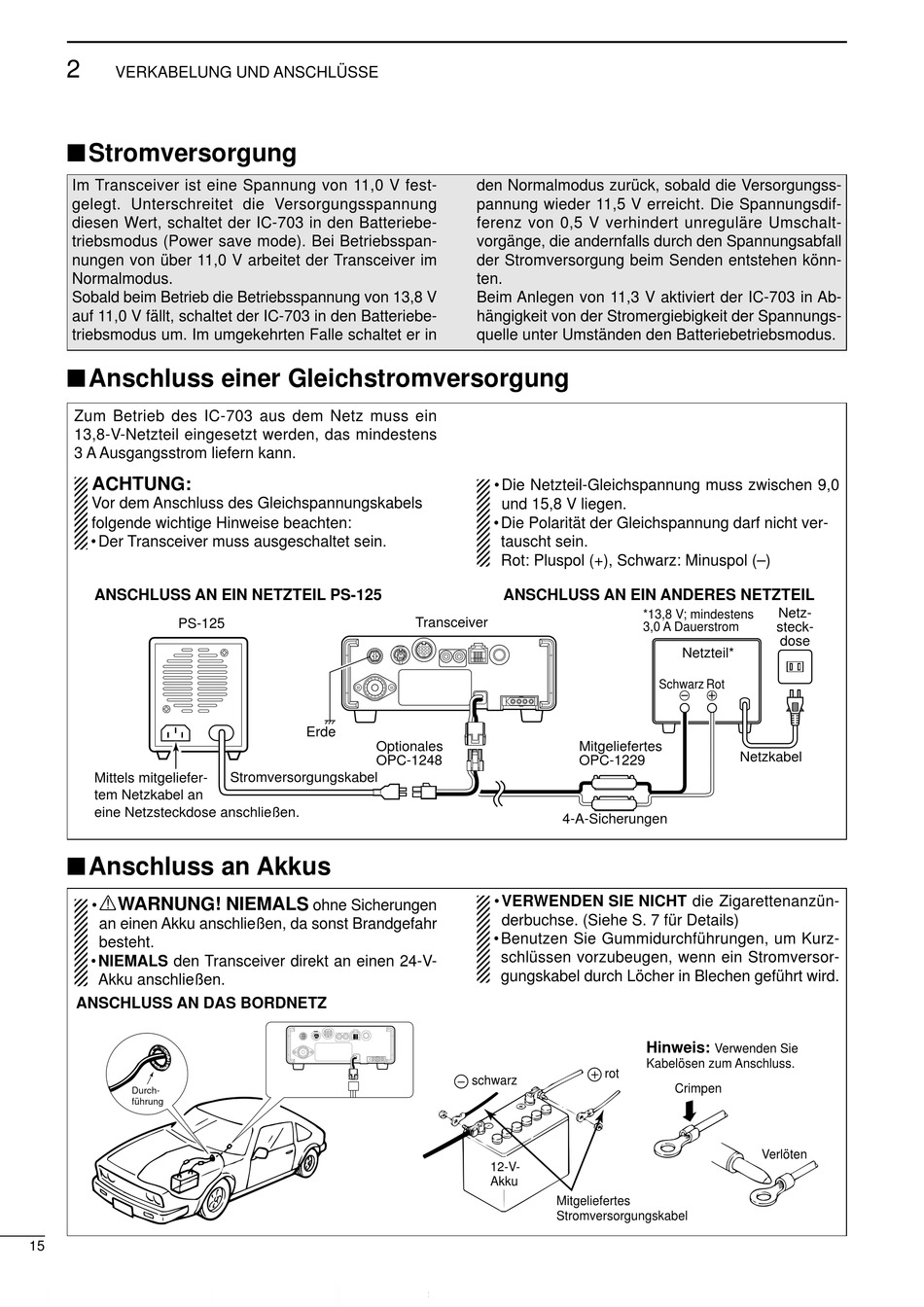

VERKABELUNG UND ANSCHLÜSSE
Stromversorgung
Im Transceiver ist eine Spannung von 11,0 V fest-
gelegt. Unterschreitet die Versorgungsspannung
diesen Wert, schaltet der IC-703 in den Batteriebe-
triebsmodus (Power save mode). Bei Betriebsspan-
nungen von über 11,0 V arbeitet der Transceiver im
Normalmodus.
Sobald beim Betrieb die Betriebsspannung von 13,8 V
auf 11,0 V fällt, schaltet der IC-703 in den Batteriebe-
triebsmodus um. Im umgekehrten Falle schaltet er in
Anschluss einer Gleichstromversorgung
Zum Betrieb des IC-703 aus dem Netz muss ein
13,8-V-Netzteil eingesetzt werden, das mindestens
3 A Ausgangsstrom liefern kann.
ACHTUNG:
Vor dem Anschluss des Gleichspannungskabels
folgende wichtige Hinweise beachten:
• Der Transceiver muss ausgeschaltet sein.
ANSCHLUSS AN EIN NETZTEIL PS-125
PS-125
Mittels mitgeliefer-
tem Netzkabel an
eine Netzsteckdose anschließen.
Anschluss an Akkus
RWARNUNG! NIEMALS
•
an einen Akku anschließen, da sonst Brandgefahr
besteht.
• NIEMALS den Transceiver direkt an einen 24-V-
Akku anschließen.
ANSCHLUSS AN DAS BORDNETZ
Durch-
führung
15
Erde
Optionales
OPC-1248
Stromversorgungskabel
ohne Sicherungen
den Normalmodus zurück, sobald die Versorgungss-
pannung wieder 11,5 V erreicht. Die Spannungsdif-
ferenz von 0,5 V verhindert unreguläre Umschalt-
vorgänge, die andernfalls durch den Spannungsabfall
der Stromversorgung beim Senden entstehen könn-
ten.
Beim Anlegen von 11,3 V aktiviert der IC-703 in Ab-
hängigkeit von der Stromergiebigkeit der Spannungs-
quelle unter Umständen den Batteriebetriebsmodus.
• Die Netzteil-Gleichspannung muss zwischen 9,0
und 15,8 V liegen.
• Die Polarität der Gleichspannung darf nicht ver-
tauscht sein.
Rot: Pluspol (+), Schwarz: Minuspol (–)
ANSCHLUSS AN EIN ANDERES NETZTEIL
Transceiver
Mitgeliefertes
OPC-1229
4-A-Sicherungen
• VERWENDEN SIE NICHT die Zigarettenanzün-
derbuchse. (Siehe S. 7 für Details)
• Benutzen Sie Gummidurchführungen, um Kurz-
schlüssen vorzubeugen, wenn ein Stromversor-
gungskabel durch Löcher in Blechen geführt wird.
schwarz
12-V-
Akku
Mitgeliefertes
Stromversorgungskabel
Netz-
*13,8 V; mindestens
steck-
3,0 A Dauerstrom
dose
Netzteil*
Schwarz
Rot
_
+
Netzkabel
Hinweis:
Verwenden Sie
Kabelösen zum Anschluss.
rot
Crimpen
Verlöten
