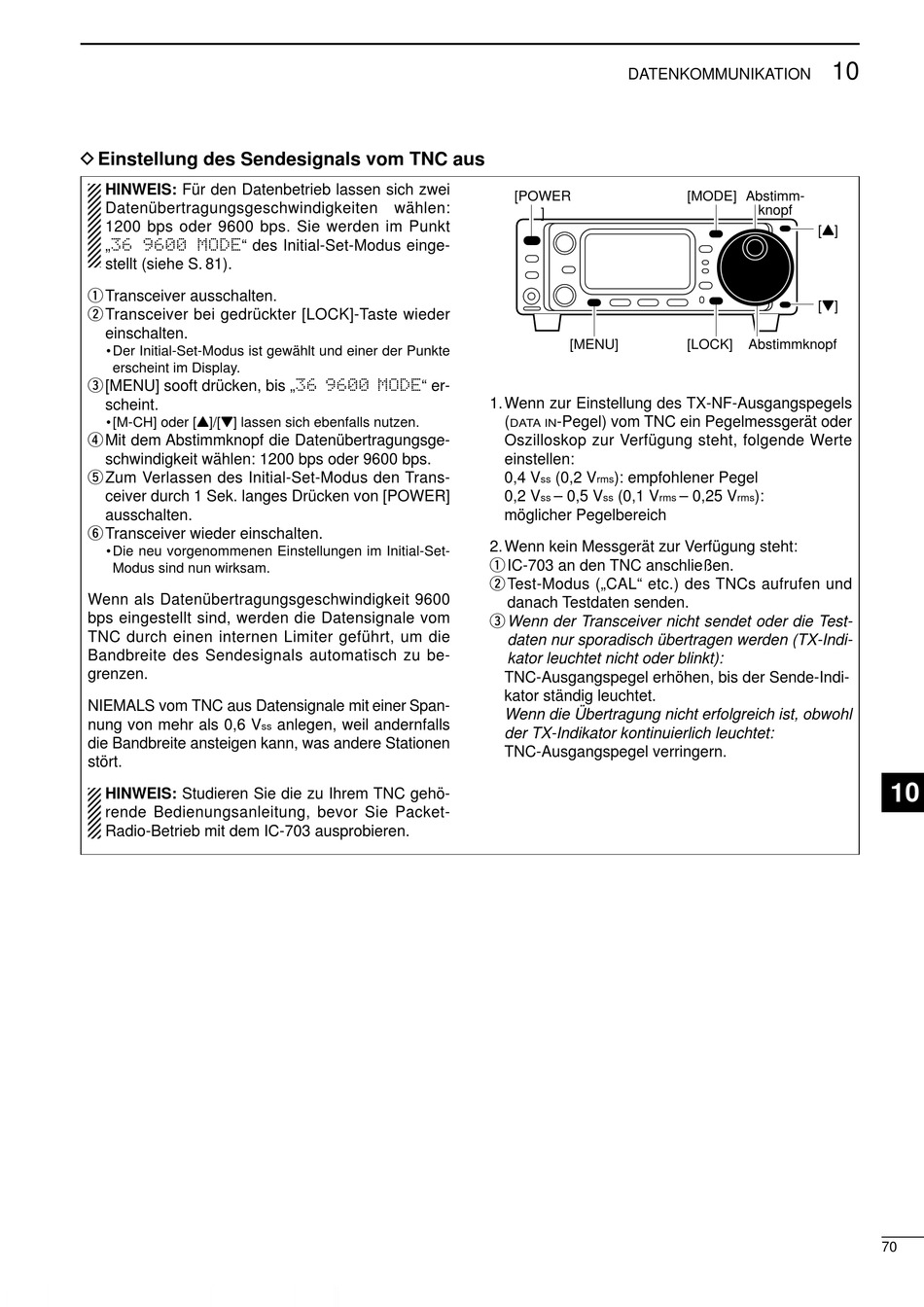

D Einstellung des Sendesignals vom TNC aus
HINWEIS: Für den Datenbetrieb lassen sich zwei
Datenübertragungsgeschwindigkeiten
1200 bps oder 9600 bps. Sie werden im Punkt
„36 9600 MODE" des Initial-Set-Modus einge-
stellt (siehe S. 81).
q Transceiver ausschalten.
w Transceiver bei gedrückter [LOCK]-Taste wieder
einschalten.
• Der Initial-Set-Modus ist gewählt und einer der Punkte
erscheint im Display.
e [MENU] sooft drücken, bis „36 9600 MODE" er-
scheint.
• [M-CH] oder [Y]/[Z] lassen sich ebenfalls nutzen.
r Mit dem Abstimmknopf die Datenübertragungsge-
schwindigkeit wählen: 1200 bps oder 9600 bps.
t Zum Verlassen des Initial-Set-Modus den Trans-
ceiver durch 1 Sek. langes Drücken von [POWER]
ausschalten.
y Transceiver wieder einschalten.
• Die neu vorgenommenen Einstellungen im Initial-Set-
Modus sind nun wirksam.
Wenn als Datenübertragungsgeschwindigkeit 9600
bps eingestellt sind, werden die Datensignale vom
TNC durch einen internen Limiter geführt, um die
Bandbreite des Sendesignals automatisch zu be-
grenzen.
NIEMALS vom TNC aus Datensignale mit einer Span-
nung von mehr als 0,6 V
die Bandbreite ansteigen kann, was andere Stationen
stört.
HINWEIS: Studieren Sie die zu Ihrem TNC gehö-
rende Bedienungsanleitung, bevor Sie Packet-
Radio-Betrieb mit dem IC-703 ausprobieren.
wählen:
anlegen, weil andernfalls
ss
DATENKOMMUNIKATION
[POWER
]
[MENU]
1. Wenn zur Einstellung des TX-NF-Ausgangspegels
(
-Pegel) vom TNC ein Pegelmessgerät oder
DATA IN
Oszilloskop zur Verfügung steht, folgende Werte
einstellen:
0,4 V
(0,2 V
): empfohlener Pegel
ss
rms
0,2 V
– 0,5 V
(0,1 V
ss
ss
rms
möglicher Pegelbereich
2. Wenn kein Messgerät zur Verfügung steht:
q IC-703 an den TNC anschließen.
w Test-Modus („CAL" etc.) des TNCs aufrufen und
danach Testdaten senden.
e Wenn der Transceiver nicht sendet oder die Test-
daten nur sporadisch übertragen werden (TX-Indi-
kator leuchtet nicht oder blinkt):
TNC-Ausgangspegel erhöhen, bis der Sende-Indi-
kator ständig leuchtet.
Wenn die Übertragung nicht erfolgreich ist, obwohl
der TX-Indikator kontinuierlich leuchtet:
TNC-Ausgangspegel verringern.
10
[MODE] Abstimm-
knopf
[Y]
[Z]
[LOCK]
Abstimmknopf
– 0,25 V
):
rms
10
70
