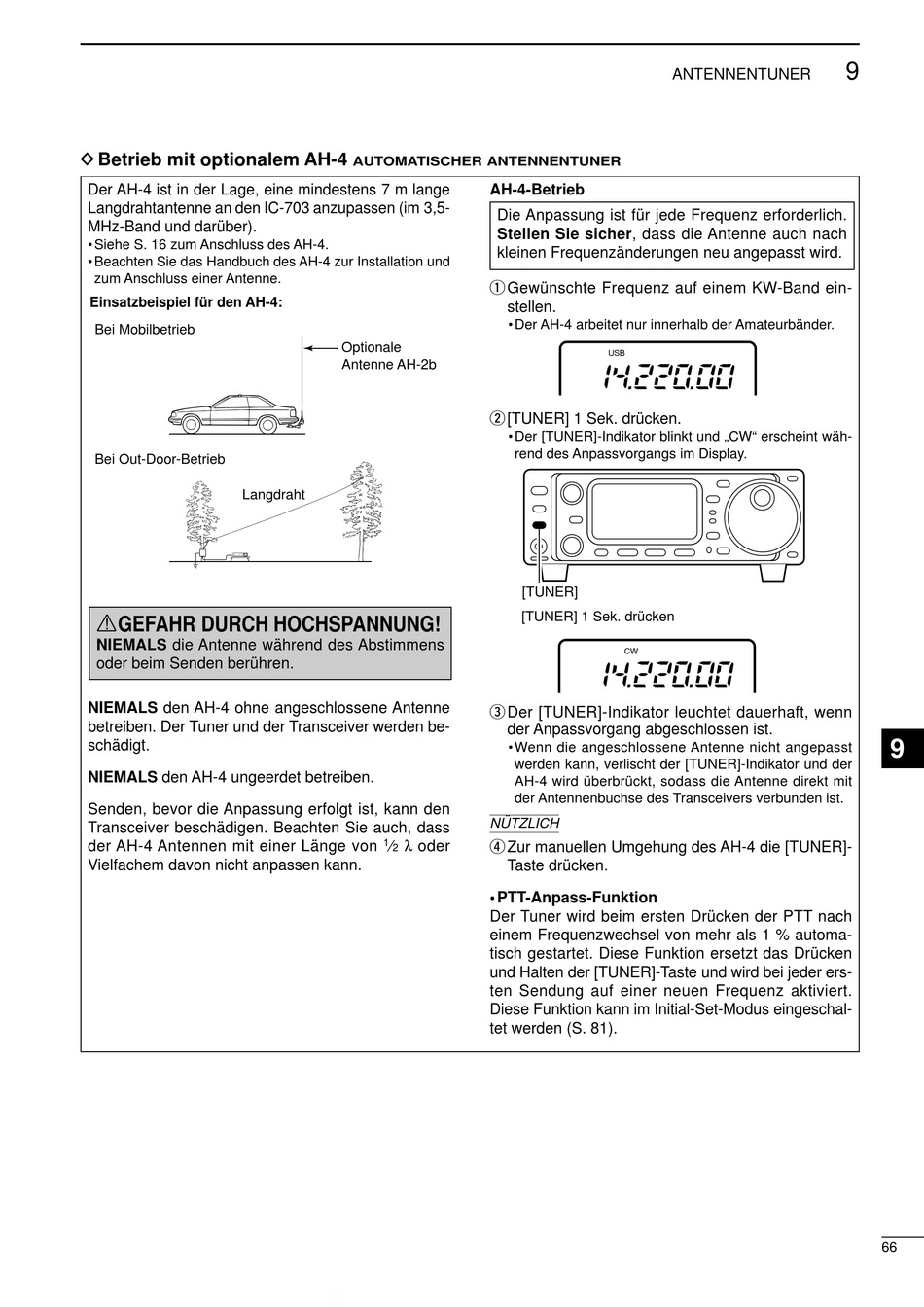

D Betrieb mit optionalem AH-4
Der AH-4 ist in der Lage, eine mindestens 7 m lange
Langdrahtantenne an den IC-703 anzupassen (im 3,5-
MHz-Band und darüber).
• Siehe S. 16 zum Anschluss des AH-4.
• Beachten Sie das Handbuch des AH-4 zur Installation und
zum Anschluss einer Antenne.
Einsatzbeispiel für den AH-4:
Bei Mobilbetrieb
Bei Out-Door-Betrieb
Langdraht
RGEFAHR DURCH HOCHSPANNUNG!
NIEMALS die Antenne während des Abstimmens
oder beim Senden berühren.
NIEMALS den AH-4 ohne angeschlossene Antenne
betreiben. Der Tuner und der Transceiver werden be-
schädigt.
NIEMALS den AH-4 ungeerdet betreiben.
Senden, bevor die Anpassung erfolgt ist, kann den
Transceiver beschädigen. Beachten Sie auch, dass
der AH-4 Antennen mit einer Länge von
Vielfachem davon nicht anpassen kann.
AUTOMATISCHER ANTENNENTUNER
AH-4-Betrieb
Die Anpassung ist für jede Frequenz erforderlich.
Stellen Sie sicher, dass die Antenne auch nach
kleinen Frequenzänderungen neu angepasst wird.
q Gewünschte Frequenz auf einem KW-Band ein-
stellen.
• Der AH-4 arbeitet nur innerhalb der Amateurbänder.
Optionale
Antenne AH-2b
w [TUNER] 1 Sek. drücken.
• Der [TUNER]-Indikator blinkt und „CW" erscheint wäh-
rend des Anpassvorgangs im Display.
e Der [TUNER]-Indikator leuchtet dauerhaft, wenn
der Anpassvorgang abgeschlossen ist.
• Wenn die angeschlossene Antenne nicht angepasst
werden kann, verlischt der [TUNER]-Indikator und der
AH-4 wird überbrückt, sodass die Antenne direkt mit
der Antennenbuchse des Transceivers verbunden ist.
NÜTZLICH
λ oder
1
r Zur manuellen Umgehung des AH-4 die [TUNER]-
⁄
2
Taste drücken.
• PTT-Anpass-Funktion
Der Tuner wird beim ersten Drücken der PTT nach
einem Frequenzwechsel von mehr als 1 % automa-
tisch gestartet. Diese Funktion ersetzt das Drücken
und Halten der [TUNER]-Taste und wird bei jeder ers-
ten Sendung auf einer neuen Frequenz aktiviert.
Diese Funktion kann im Initial-Set-Modus eingeschal-
tet werden (S. 81).
ANTENNENTUNER
USB
[TUNER]
[TUNER] 1 Sek. drücken
CW
9
9
66
