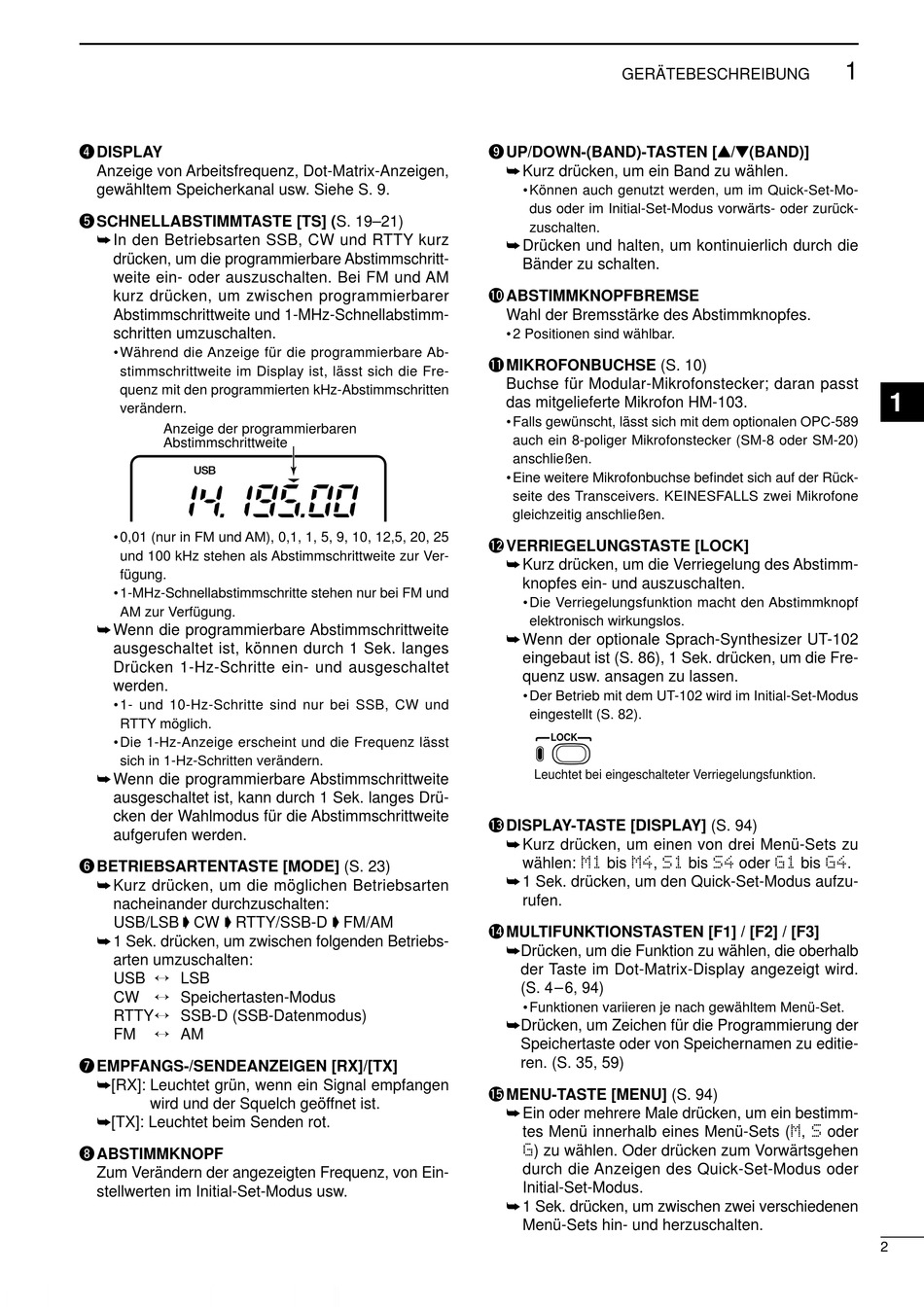

r DISPLAY
Anzeige von Arbeitsfrequenz, Dot-Matrix-Anzeigen,
gewähltem Speicherkanal usw. Siehe S. 9.
t SCHNELLABSTIMMTASTE [TS] (S. 19–21)
In den Betriebsarten SSB, CW und RTTY kurz
drücken, um die programmierbare Abstimmschritt-
weite ein- oder auszuschalten. Bei FM und AM
kurz drücken, um zwischen programmierbarer
Abstimmschrittweite und 1-MHz-Schnellabstimm-
schritten umzuschalten.
• Während die Anzeige für die programmierbare Ab-
stimmschrittweite im Display ist, lässt sich die Fre-
quenz mit den programmierten kHz-Abstimmschritten
verändern.
Anzeige der programmierbaren
Abstimmschrittweite
USB
• 0,01 (nur in FM und AM), 0,1, 1, 5, 9, 10, 12,5, 20, 25
und 100 kHz stehen als Abstimmschrittweite zur Ver-
fügung.
• 1-MHz-Schnellabstimmschritte stehen nur bei FM und
AM zur Verfügung.
Wenn die programmierbare Abstimmschrittweite
ausgeschaltet ist, können durch 1 Sek. langes
Drücken 1-Hz-Schritte ein- und ausgeschaltet
werden.
• 1- und 10-Hz-Schritte sind nur bei SSB, CW und
RTTY möglich.
• Die 1-Hz-Anzeige erscheint und die Frequenz lässt
sich in 1-Hz-Schritten verändern.
Wenn die programmierbare Abstimmschrittweite
ausgeschaltet ist, kann durch 1 Sek. langes Drü-
cken der Wahlmodus für die Abstimmschrittweite
aufgerufen werden.
y BETRIEBSARTENTASTE [MODE] (S. 23)
Kurz drücken, um die möglichen Betriebsarten
nacheinander durchzuschalten:
USB/LSB CW RTTY/SSB-D FM/AM
1 Sek. drücken, um zwischen folgenden Betriebs-
arten umzuschalten:
USB
LSB
CW
Speichertasten-Modus
RTTY
SSB-D (SSB-Datenmodus)
FM
AM
u EMPFANGS-/SENDEANZEIGEN [RX]/[TX]
[RX]: Leuchtet grün, wenn ein Signal empfangen
wird und der Squelch geöffnet ist.
[TX]: Leuchtet beim Senden rot.
i ABSTIMMKNOPF
Zum Verändern der angezeigten Frequenz, von Ein-
stellwerten im Initial-Set-Modus usw.
GERÄTEBESCHREIBUNG
o UP/DOWN-(BAND)-TASTEN [Y/Z(BAND)]
Kurz drücken, um ein Band zu wählen.
• Können auch genutzt werden, um im Quick-Set-Mo-
dus oder im Initial-Set-Modus vorwärts- oder zurück-
zuschalten.
Drücken und halten, um kontinuierlich durch die
Bänder zu schalten.
!0 ABSTIMMKNOPFBREMSE
Wahl der Bremsstärke des Abstimmknopfes.
• 2 Positionen sind wählbar.
!1 MIKROFONBUCHSE (S. 10)
Buchse für Modular-Mikrofonstecker; daran passt
das mitgelieferte Mikrofon HM-103.
• Falls gewünscht, lässt sich mit dem optionalen OPC-589
auch ein 8-poliger Mikrofonstecker (SM-8 oder SM-20)
anschließen.
• Eine weitere Mikrofonbuchse befindet sich auf der Rück-
seite des Transceivers. KEINESFALLS zwei Mikrofone
gleichzeitig anschließen.
!2 VERRIEGELUNGSTASTE [LOCK]
Kurz drücken, um die Verriegelung des Abstimm-
knopfes ein- und auszuschalten.
• Die Verriegelungsfunktion macht den Abstimmknopf
elektronisch wirkungslos.
Wenn der optionale Sprach-Synthesizer UT-102
eingebaut ist (S. 86), 1 Sek. drücken, um die Fre-
quenz usw. ansagen zu lassen.
• Der Betrieb mit dem UT-102 wird im Initial-Set-Modus
eingestellt (S. 82).
LOCK
Leuchtet bei eingeschalteter Verriegelungsfunktion.
!3 DISPLAY-TASTE [DISPLAY] (S. 94)
Kurz drücken, um einen von drei Menü-Sets zu
wählen: M1 bis M4, S1 bis S4 oder G1 bis G4.
1 Sek. drücken, um den Quick-Set-Modus aufzu-
rufen.
!4 MULTIFUNKTIONSTASTEN [F1] / [F2] / [F3]
Drücken, um die Funktion zu wählen, die oberhalb
der Taste im Dot-Matrix-Display angezeigt wird.
(S. 4–6, 94)
• Funktionen variieren je nach gewähltem Menü-Set.
Drücken, um Zeichen für die Programmierung der
Speichertaste oder von Speichernamen zu editie-
ren. (S. 35, 59)
!5 MENU-TASTE [MENU] (S. 94)
Ein oder mehrere Male drücken, um ein bestimm-
tes Menü innerhalb eines Menü-Sets (M, S oder
G) zu wählen. Oder drücken zum Vorwärtsgehen
durch die Anzeigen des Quick-Set-Modus oder
Initial-Set-Modus.
1 Sek. drücken, um zwischen zwei verschiedenen
Menü-Sets hin- und herzuschalten.
1
1
2
