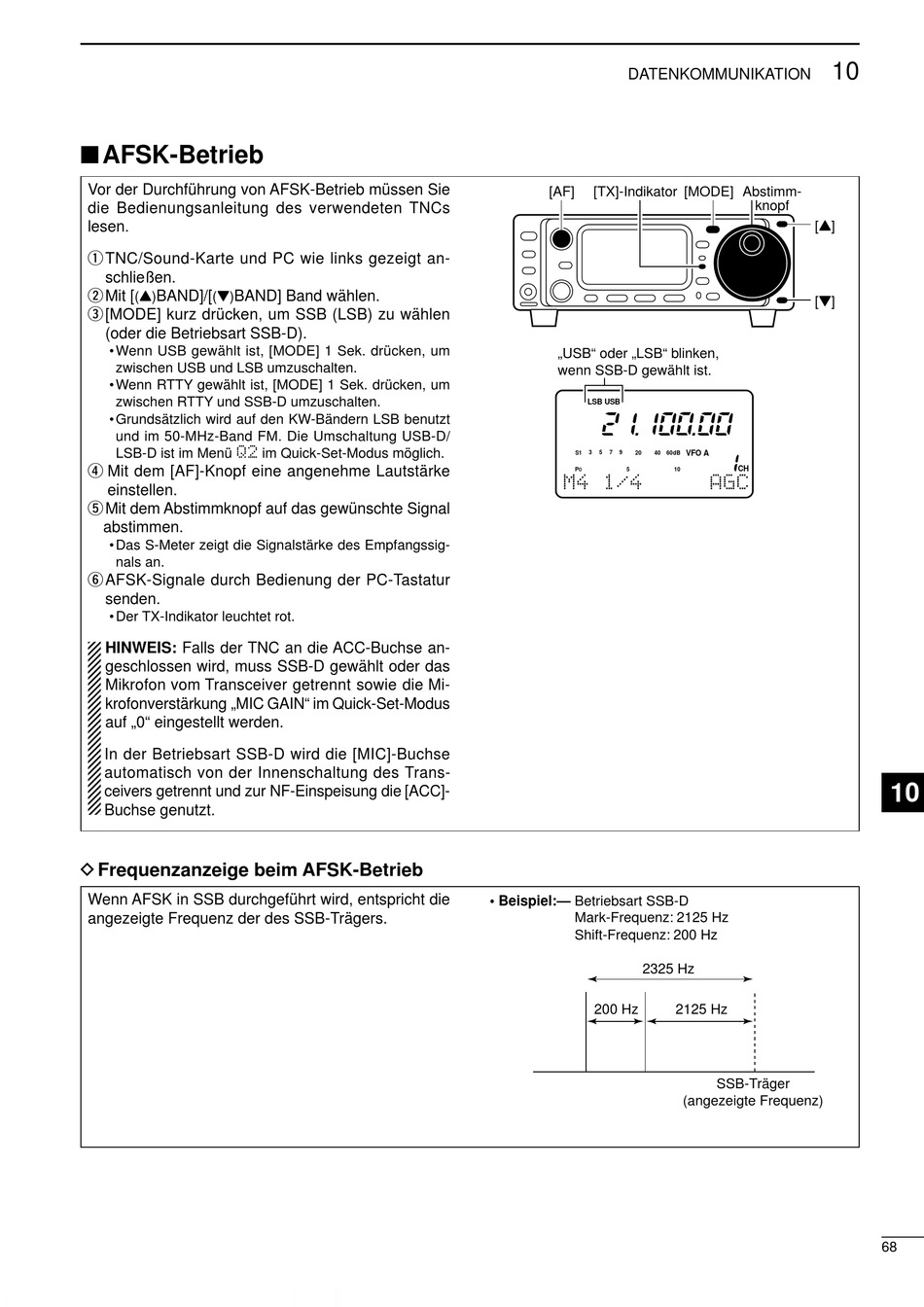

AFSK-Betrieb
Vor der Durchführung von AFSK-Betrieb müssen Sie
die Bedienungsanleitung des verwendeten TNCs
lesen.
q TNC/Sound-Karte und PC wie links gezeigt an-
schließen.
w Mit [
BAND]/[
BAND] Band wählen.
(Y)
(Z)
e [MODE] kurz drücken, um SSB (LSB) zu wählen
(oder die Betriebsart SSB-D).
• Wenn USB gewählt ist, [MODE] 1 Sek. drücken, um
zwischen USB und LSB umzuschalten.
• Wenn RTTY gewählt ist, [MODE] 1 Sek. drücken, um
zwischen RTTY und SSB-D umzuschalten.
• Grundsätzlich wird auf den KW-Bändern LSB benutzt
und im 50-MHz-Band FM. Die Umschaltung USB-D/
Q2
LSB-D ist im Menü
r Mit dem [AF]-Knopf eine angenehme Lautstärke
einstellen.
t Mit dem Abstimmknopf auf das gewünschte Signal
abstimmen.
• Das S-Meter zeigt die Signalstärke des Empfangssig-
nals an.
y AFSK-Signale durch Bedienung der PC-Tastatur
senden.
• Der TX-Indikator leuchtet rot.
HINWEIS: Falls der TNC an die ACC-Buchse an-
geschlossen wird, muss SSB-D gewählt oder das
Mikrofon vom Transceiver getrennt sowie die Mi-
krofonverstärkung „MIC GAIN" im Quick-Set-Modus
auf „0" eingestellt werden.
In der Betriebsart SSB-D wird die [MIC]-Buchse
automatisch von der Innenschaltung des Trans-
ceivers getrennt und zur NF-Einspeisung die [ACC]-
Buchse genutzt.
D Frequenzanzeige beim AFSK-Betrieb
Wenn AFSK in SSB durchgeführt wird, entspricht die
angezeigte Frequenz der des SSB-Trägers.
im Quick-Set-Modus möglich.
DATENKOMMUNIKATION
[AF]
[TX]-Indikator [MODE] Abstimm-
„USB" oder „LSB" blinken,
wenn SSB-D gewählt ist.
LSB
USB
CW
R
RTTY AM WFM
S1
3
5
7
9
20
40
P
5
O
M4 1/4
TON
• Beispiel:— Betriebsart SSB-D
Mark-Frequenz: 2125 Hz
Shift-Frequenz: 200 Hz
2325 Hz
200 Hz
10
knopf
[Y]
[Z]
VFO A
60dB
CH
10
AGC
2125 Hz
SSB-Träger
(angezeigte Frequenz)
10
68
