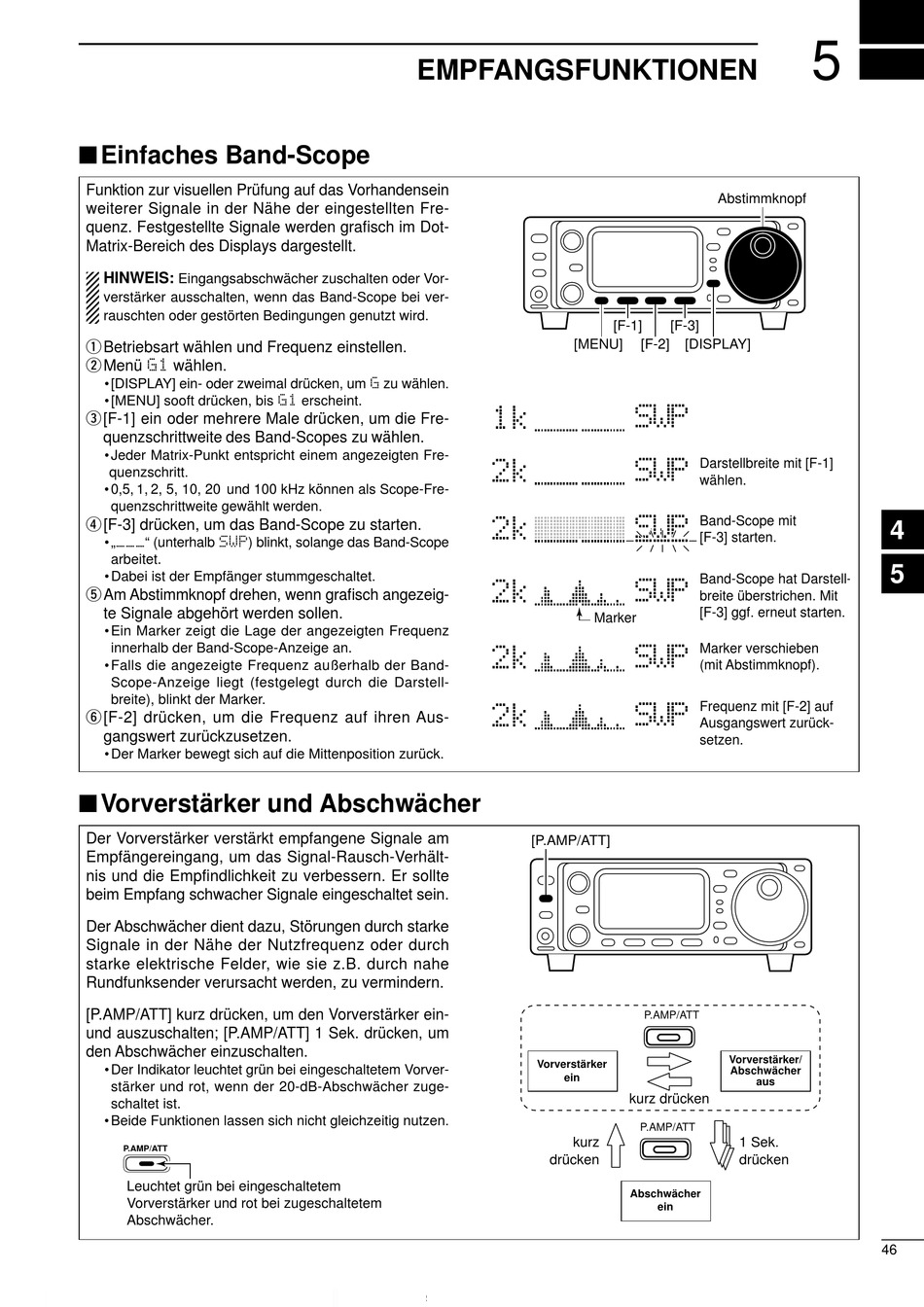

Einfaches Band-Scope

Funktion zur visuellen Prüfung auf das Vorhandensein

weiterer Signale in der Nähe der eingestellten Fre-

quenz. Festgestellte Signale werden graﬁsch im Dot-

Matrix-Bereich des Displays dargestellt.

HINWEIS:

Eingangsabschwächer zuschalten oder Vor-

verstärker ausschalten, wenn das Band-Scope bei ver-

rauschten oder gestörten Bedingungen genutzt wird.

q Betriebsart wählen und Frequenz einstellen.

w Menü G1 wählen.

• [DISPLAY] ein- oder zweimal drücken, um G zu wählen.

• [MENU] sooft drücken, bis G1 erscheint.

e [F-1] ein oder mehrere Male drücken, um die Fre-

quenzschrittweite des Band-Scopes zu wählen.

• Jeder Matrix-Punkt entspricht einem angezeigten Fre-

quenzschritt.

• 0,5, 1, 2, 5, 10, 20 und 100 kHz können als Scope-Fre-

quenzschrittweite gewählt werden.

r [F-3] drücken, um das Band-Scope zu starten.

• „___" (unterhalb SWP) blinkt, solange das Band-Scope

arbeitet.

• Dabei ist der Empfänger stummgeschaltet.

t Am Abstimmknopf drehen, wenn graﬁsch angezeig-

te Signale abgehört werden sollen.

• Ein Marker zeigt die Lage der angezeigten Frequenz

innerhalb der Band-Scope-Anzeige an.

• Falls die angezeigte Frequenz außerhalb der Band-

Scope-Anzeige liegt (festgelegt durch die Darstell-

breite), blinkt der Marker.

y [F-2] drücken, um die Frequenz auf ihren Aus-

gangswert zurückzusetzen.

• Der Marker bewegt sich auf die Mittenposition zurück.

Vorverstärker und Abschwächer

Der Vorverstärker verstärkt empfangene Signale am

Empfängereingang, um das Signal-Rausch-Verhält-

nis und die Empfindlichkeit zu verbessern. Er sollte

beim Empfang schwacher Signale eingeschaltet sein.

Der Abschwächer dient dazu, Störungen durch starke

Signale in der Nähe der Nutzfrequenz oder durch

starke elektrische Felder, wie sie z.B. durch nahe

Rundfunksender verursacht werden, zu vermindern.

[P.AMP/ATT] kurz drücken, um den Vorverstärker ein-

und auszuschalten; [P.AMP/ATT] 1 Sek. drücken, um

den Abschwächer einzuschalten.

• Der Indikator leuchtet grün bei eingeschaltetem Vorver-

stärker und rot, wenn der 20-dB-Abschwächer zuge-

schaltet ist.

• Beide Funktionen lassen sich nicht gleichzeitig nutzen.

P.AMP/ATT

Leuchtet grün bei eingeschaltetem

Vorverstärker und rot bei zugeschaltetem

Abschwächer.
