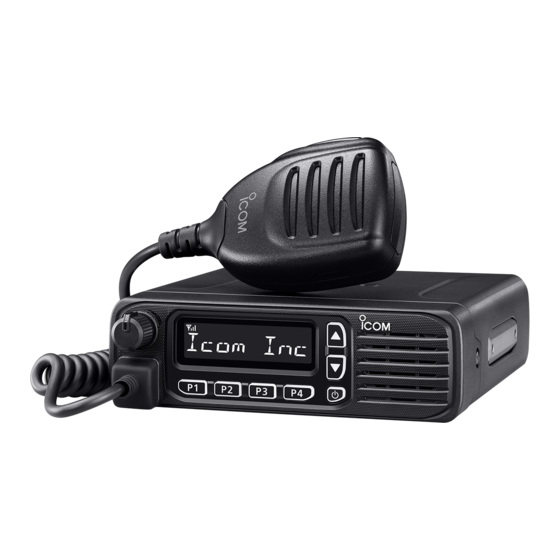

Icom IC-F5130D Bedienungsanleitung
Digital-mobilfunkgerät
Inhaltsverzeichnis
Verwandte Anleitungen für Icom IC-F5130D
Inhaltszusammenfassung für Icom IC-F5130D
- Seite 1 BEDIENUNGSANLEITUNG EINLEITUNG MITGELIEFERTES ZUBEHÖR VHF-DIGITAL-MOBILFUNKGERÄT GERÄTEBESCHREIBUNG |F5130D GRUNDBEDIENUNG UHF-DIGITAL-MOBILFUNKGERÄT ERWEITERTE BEDIENUNG |F6130D BENUTZER-SET-MODUS NXDN-BETRIEB MDC-1200-BETRIEB OPTIONALES ZUBEHÖR...
- Seite 2 Frankreich, Spanien, Russland, Australien, Neuseeland und/ Blitzschlag oder andere Naturereignisse, politische oder anderen Ländern. Ereignisse wie Unruhen, Kriege usw. sowie radioaktive NXDN ist eine Marke der Icom Inc. und der JVC KENWOOD Kontamination. Corporation. •Benutzung eines Icom-Geräts in Verbindung mit Technik Alle anderen Produkte oder Marken sind registrierte Marken fremder Hersteller, die nicht von Icom überprüft wurde.
-
Seite 3: Mitgeliefertes Zubehör
Section MITGELIEFERTES ZUBEHÖR Mitgeliefertes Zubehör ................1-2 Anschlüsse auf der Geräterückseite ............. 1-3 D Erdung ................... 1-3 Installation des Funkgeräts ..............1-4... - Seite 4 ZUBEHÖR Mitgeliefertes Zubehör Mikrofonaufhängung mit Massekabel für Mikrofon Schraubensatz (3 × 16 mm) Mikrofonaufhängung Montagehalterung Gleichstromkabel selbst schneidende Schrauben Haltebolzen Schrauben (M4 × 8 mm) (M5 × 12 mm) (5 × 20 mm) Unterlegscheiben (M5) Federringe (M5) Muttern (M5) HINWEIS: Je nach Version des Funkgeräts sind einige Zubehörteile nicht oder in anderer Ausführung im Liefer- umfang enthalten.
-
Seite 5: Anschlüsse Auf Der Geräterückseite
ZUBEHÖR Anschlüsse auf der Geräterückseite Antenne optionaler Lautsprecher Schrauben (3 × 16 mm) R WARNUNG! NIEMALS die Sicherungshalter ent- fernen oder überbrücken. Sicherungshalter schwarz 1 ANTENNENBUCHSE 12-V-Akku Zum Anschließen einer Antenne. 2 ZUBEHÖRANSCHLUSS HINWEIS: Zum Anbringen eines optionalen 15- oder 25-poli- Anschlüsse wie gezeigt gen Sub-D-Zubehörkabels für externe Geräte. -
Seite 6: Installation Des Funkgeräts
ZUBEHÖR Installation des Funkgeräts Montieren Sie das Funkgerät mit der beiliegenden Halterung auf einer ebenen Fläche. 1. Bohren Sie an der für die Halterung vorgesehenen Stelle vier Löcher. L Bei Nutzung der mitgelieferten Schrauben muss der Bohrlochdurchmesser etwa 5,5 bis 6 mm betragen. L Für die Montage mit den beiliegenden selbst schneidenden Schrauben ist ein Bohrlochdurchmesser von etwa 2 bis 3 mm vorzusehen. -
Seite 7: Inhaltsverzeichnis
Section GERÄTEBESCHREIBUNG Frontplatte ..................... 2-2 D Haupteinheit................... 2-2 Display ....................2-3 Programmierbare Tastenfunktionen ............2-4 D Kategorie: – ................... 2-6 D Kategorie: Channel/Scan ............... 2-6 D Kategorie: Signaling/Call ............... 2-7 D Kategorie: Functions ..............2-9 D Kategorie: GPS ................2-9... -
Seite 8: Frontplatte
GERÄTEBESCHREIBUNG Frontplatte D Haupteinheit * Mithilfe der Programmiersoftware CS-F5130D lassen sich diesen Tasten bestimmte Funktionen zuweisen. (User Interface > Key Settings) [VOL] [Up]/[Down]-Tasten* Display Lautsprecher Mikrofonanschluss programmierbare EIN/AUS-Taste [ ] Tasten*... -
Seite 9: Display
GERÄTEBESCHREIBUNG Display 1 SYMBOL-ANZEIGEBEREICH 2 ALPHANUMERISCHE ANZEIGE Darstellung der nachfolgend erläuterten Symbole. Anzeige von Informationen, z. B. Kanalnamen. 3 S YMBOLE FÜR PROGRAMMIERBARE TASTEN Anzeige der relativen Empfangs- Erscheinen, wenn eine den Tasten [P1], [P2], [P3] signalstärke oder [P4] zugewiesene Funktion aktiv ist. Die Erscheint während des Sendens. -
Seite 10: Programmierbare Tastenfunktionen
GERÄTEBESCHREIBUNG Programmierbare Tastenfunktionen Folgende Funktionen lassen sich den programmierbaren Tasten mithilfe der Software CS-F5130D zuweisen. (User Interface > Key Settings) digital (NXDN) analog siehe Kategorie programmierbare Funktion Single- Seite Conventional 2-Tone 5-Tone BIIS site Trunk Null ✓ ✓ ✓ ✓ ✓... - Seite 11 GERÄTEBESCHREIBUNG Programmierbare Tastenfunktionen (Fortsetzung) digital (NXDN) analog siehe Kategorie programmierbare Funktion Single- Seite Conventional 2-Tone 5-Tone BIIS site Trunk Message – – – – ✓ ✓ Re-dial ✓ ✓ ✓ ✓ ✓ ✓ Signaling / Status – – – – ✓...
-
Seite 12: D Kategorie
GERÄTEBESCHREIBUNG Programmierbare Tastenfunktionen (Fortsetzung) D Kategorie: – D Kategorie: Channel/Scan Null Bandwidth (Bandbreite) Ohne Funktion. Taste drücken, um die Kanalbandbreite vorüberge- hend auf Breit- oder Schmalband einzustellen. L Für die Breitbandeinstellung kann zwischen 25,0 kHz Home (Wide) und 20,0 kHz (Mid) gewählt werden. Die Option (Mid) ist nur bei entsprechender Voreinstellung nutzbar. -
Seite 13: D Kategorie: Signaling/Call
GERÄTEBESCHREIBUNG Programmierbare Tastenfunktionen (Fortsetzung) Prio A, Prio B (Prioritätskanal) Tone/RAN CH Select (CTCSS/DTCS/RAN-Wahl für Kanal) Taste drücken, um Prioritätskanal A oder B zu wählen. Prio A (Rewrite), Prio B (Rewrite) im Analogmodus (Prioritätskanal überschreiben) 1. Taste zum Aufrufen des CTCSS/DTCS-Wahl- z Drücken, um Prioritätskanal A oder B zu wählen. - Seite 14 GERÄTEBESCHREIBUNG Programmierbare Tastenfunktionen (Fortsetzung) Individual Call List Select (Anrufliste) 1. Drücken, um die Auswahl für Einzelanrufziele 1. Drücken, um die Anrufliste anzuzeigen anzuzeigen 2. Mit [CH Up] oder [CH Down] einen ID-Namen 2. Mit [CH Up] oder [CH Down] einen ID-Namen oder ID-Code wählen.
-
Seite 15: D Kategorie: Functions
GERÄTEBESCHREIBUNG Programmierbare Tastenfunktionen (Fortsetzung) D Kategorie: Functions Ext.CH Sel Mode (externe Kanalwahl) Horn Taste drücken, um die Funktion ein- oder auszuschal- Taste drücken, um die Horn-Funktion ein- oder aus- ten. Bei eingeschalteter Funktion können Speicher- zuschalten. kanäle nur durch externe Eingabe gewählt werden. Sind Horn-Funktion und Dec EXO eingeschaltet und ein Anruf geht ein, wird der für das Horn vorgesehe- HINWEIS:... -
Seite 16: Grundbedienung
Section GRUNDBEDIENUNG Funkgerät einschalten ................3-2 D Einschaltcode eingeben ..............3-2 Zone wählen ..................3-3 D Zone wählen .................. 3-3 Kanal wählen ..................3-3 D Voting-Betrieb ................3-3 D Automatischer Suchlauf..............3-3 D Prioritätskanal A oder B wählen ............ 3-3 D CTCSS/DTCS für den Kanal wählen .......... -
Seite 17: Funkgerät Einschalten
GRUNDBEDIENUNG Funkgerät einschalten z [ ] 1 Sekunde lang drücken, um das Funkgerät ein- oder auszuschalten. EIN/AUS-Taste [ ] D Einschaltcode eingeben Falls ein Einschaltcode festgelegt wurde, erscheint beim Einschalten des Funkgeräts „PASSWORD“ im Display. z Die Tasten in der nachfolgenden Tabelle werden zur Eingabe des Codes benutzt: Das Funkgerät ordnet jeder Taste zwei Ziffern zu;... -
Seite 18: Kanal Wählen
GRUNDBEDIENUNG Zone wählen Kanal wählen D Voting-Betrieb Einen der nachfolgenden Zonentypen wählen: Conventional, Multi-site Conventional, Single-site Wenn man eine Zone gewählt hat, die für den Voting- Trunking oder Voting Betrieb vorgesehen ist, startet das Funkgerät auto- Zonen sind Gruppen von Kanälen, die für bestimmte matisch einen Suchlauf, bei dem der Repeater gewählt Zwecke zusammengestellt werden. - Seite 19 GRUNDBEDIENUNG Anrufprozedur Wenn das System ein Ton-Signalisierungsverfahren (außer CTCSS und DTCS) nutzt, ist vor dem Senden von Sprache eine bestimmte Anrufprozedur erforderlich. Das eingesetzte Ton-Signaling-Verfahren dient dabei als Se- lektivanrufsystem, mit dem es möglich ist, nur ganz bestimmte Gesprächspartner anzurufen, und vermeidet, dass man von unerwünschten Stationen angerufen wird.
-
Seite 20: Empfangen Und Senden
GRUNDBEDIENUNG Empfangen und Senden VORSICHT: NIEMALS ohne Antenne senden! D Hinweise zum Senden Sendeverbotsfunktion Empfangen: Das Funkgerät verfügt über mehrere Funktionen, mit 1. Funkgerät einschalten. (S. 3-2) denen sich das Senden verbieten bzw. einschränken 2. Einen Kanal wählen. (S. 3-3) lässt: 3. -
Seite 21: Erweiterte Bedienung
Section ERWEITERTE BEDIENUNG Notruf ....................4-2 D Senden eines Notrufs ..............4-2 D Alleinarbeiter-Funktion ������������������������������������������������������������������� 4-3 DTMF-Anrufe ..................4-3 D DTMF-Automatikwahl ..............4-3 Radio Access Number (RAN) ..............4-3 Suchlauf ....................4-4 D Nutzung der Suchlauffunktion ............4-4 D Suchlaufmarkierung ............... 4-4... -
Seite 22: Notruf
ERWEITERTE BEDIENUNG Notruf D Senden eines Notrufs WICHTIG: Für erfolgreiche Notrufe ist es erforderlich, dass der Händler für jede Zone einen Notrufkanal Sobald sich das Funkgerät im Notrufmodus befi ndet, programmiert. startet ein Countdown. Das Funkgerät zählt entspre- chend der für den Reminder-Timer eingestellten Zeit HINWEIS: Je nach Voreinstellung lassen sich fol- abwärts. -
Seite 23: D Alleinarbeiter-Funktion
ERWEITERTE BEDIENUNG DTMF-Anrufe Notruf (Fortsetzung) Das Funkgerät schaltet je nach Voreinstellung mithilfe D DTMF-Automatikwahl der folgenden Funktionen in den Notfallmodus. DTMF-Codes lassen sich vorab im Funkgerät pro- D Alleinarbeiter-Funktion grammieren und danach einfach senden. L Weisen Sie die Funktion [DTMF-Automatikwahl] einer Wenn das Funkgerät länger als für die im programmierbaren Taste zu. -
Seite 24: Suchlauf
ERWEITERTE BEDIENUNG Suchlauf D Suchlaufmarkierung Der Suchlauf überprüft nacheinander alle Kanäle auf das Vorhandensein von Signalen und stoppt, sobald Kanäle in der Suchlauf-Liste können mit einer Such- er auf einem Kanal ein Signal gefunden hat. laufmarkierung (Tag) versehen werden. L Weisen Sie die Funktion [Scan Start/Stop] einer pro- Durch diese Markierung wird der Kanal in den Such- grammierbaren Taste zu. - Seite 25 Section BENUTZER-SET-MODUS Anwendung des Benutzer-Set-Modus ..........5-2 Einstellmöglichkeiten im Benutzer-Set-Modus ........5-3...
-
Seite 26: Nutzung Des Benutzer-Set-Modus
USER SET-MODUS Nutzung des Benutzer-Set-Modus Den Benutzer-Set-Modus kann man verwenden, um selten zu ändernde Werte oder Funktionseinstellungen festzulegen. L Während sich das Funkgerät im Benutzer-Set-Modus befindet, sind Senden und Empfan- gen nicht möglich. Beispiel: Tastenton ausschalten L Weisen Sie die Funktion [User Set Mode] einer programmierbaren Taste zu. 1. -
Seite 27: Einstellmöglichkeiten Im Benutzer-Set-Modus
USER SET-MODUS Einstellmöglichkeiten im Benutzer-Set-Modus Die nutzbaren Einstellmöglichkeiten können je nach Einstellung in der Programmiersoftware CS-F5130D Ein- oder Ausschalten der VOX-Funktion. abweichen. L Für die Nutzung dieser Funktion ist ein Headset erforder- (User Interface > Set Mode) lich (nicht im Lieferumfang enthalten). Backlight VOX gain Einstellen der Hintergrundbeleuchtung. - Seite 28 Section NXDN™-BETRIEB NXDN™-Betrieb ..................6-2 Empfang eines Anrufs ................6-3 D Empfang eines Einzelanrufs............6-3 D Empfang eines Gruppenanrufs ............6-3 D Empfang einer Statusmeldung ............6-3 D Empfang einer Nachricht ............... 6-3 D Empfang einer Anrufbenachrichtigung .......... 6-3 D Empfang eines Radio-Check-Befehls ........... 6-3 D Empfang eines Fernüberwachungsanrufs ........
-
Seite 29: Nxdn™-Betrieb
NXDN™ OPERATION NXDN™-Betrieb NXDN ist ein neues „Common Air Interface“ (CAI) und bezeichnet die Art und Weise, in der Funkgeräte sowie Repeater miteinander kommunizieren. NXDN definiert die neue Generation digitaler Funkgeräte. NXDN-Systeme können in zwei verschiedenen Be- triebs-Modi arbeiten: Conventional und Trunking. In einem NXDN-Conventional-System muss man manuell nach einem freien Kanal suchen. -
Seite 30: Empfang Eines Anrufs
NXDN™ OPERATION Empfang eines Anrufs D Empfang eines Einzelanrufs D Empfang einer Nachricht Wenn ein Einzelanruf empfangen wird: Wenn eine Nachricht empfangen wird: • Die Stummschaltung wird aufgehoben. • Hinweistöne sind hörbar. • „ “ erscheint im Display. • „ “... -
Seite 31: D Empfang Eines Stun-, Kill- Oder Revive-Befehls
NXDN™ OPERATION Empfang eines Anrufs (Fortsetzung) D Empfang eines Stun-, Kill- oder D Empfang eines Notrufs Revive-Befehls Wenn ein Notruf empfangen wird: • Hinweistöne sind hörbar. Empfängt das Funkgerät einen Stun-Befehl, erscheint • „Emer“ und der Name oder die ID des Anrufers der Stun-Text im Display und man kann nicht mehr werden abwechselnd angezeigt. -
Seite 32: Senden Eines Anrufs
NXDN™ OPERATION Senden eines Anrufs Beim NXDN-Betrieb ist es möglich, einen bestimmten Gesprächspartner (Einzelanruf) oder eine bestimmte Gruppe (Gruppenanruf) anzurufen. Andere im Digi- talmodus auf diesem Kanal arbeitende Funkgeräte empfangen diese Anrufe nicht, wenn die Einzel- oder Gruppen-ID und/oder die RAN (Radio Access Number) nicht übereinstimmen. -
Seite 33: D Senden Einer Statusmeldung
NXDN™ OPERATION Senden eines Anrufs (Fortsetzung) D Senden einer Statusmeldung Man kann eine vorprogrammierte Statusmeldung HINWEIS: Mit den hier aufgeführten Einstellungen senden. Allerdings ist es nicht möglich, gleichzeitig in der Programmiersoftware CS-F5130D erfolgt das Sprache zu übertragen. Senden der Statusmitteilung automatisch … L Weisen Sie die Funktion [Digital Button] einer program- •... -
Seite 34: D Senden Einer Nachricht
NXDN™ OPERATION Senden eines Anrufs (Fortsetzung) D Senden einer Nachricht Mit dem Funkgerät lassen sich Nachrichten von bis TIPP: zu 100 Zeichen Länge senden. • Die Nachrichtenauswahl für den links aufgeführten L Weisen Sie die Funktion [Digital Button] einer program- Schritt 3 lässt sich auch direkt aufrufen, indem mierbaren Taste zu. -
Seite 35: D Senden Einer Anrufbenachrichtigung
NXDN™ OPERATION Senden eines Anrufs (Fortsetzung) D Senden einer Anrufbenachrichtigung D Senden eines Notrufs Eine Anrufbenachrichtigung wird gesendet, um einen NXDN-Notrufe lassen sich auf die gleiche Weise sen- Gesprächspartner, der sich nicht an seinem Funkge- den wie bei der 2-Ton-, 5-Ton- oder MDC-1200-Si- rät aufhält, darauf aufmerksam zu machen, dass man gnalisierung. -
Seite 36: Anruf-Log
NXDN™ OPERATION Anruf-Log Verschlüsselungsfunktion Das Funkgerät speichert je nach Voreinstellung Die Verschlüsselungsfunktion ermöglicht sichere empfangene Einzelanrufe, Anrufbenachrichtigungen, private digitale Kommunikation zwischen Stationen. Statusmeldungen und Nachrichten in einer Logdatei. Beim Empfang eines verschlüsselten Anrufs öffnet Sie kann bis zu zehn Einträge enthalten. Beim Emp- sich die Rauschsperre nur dann, wenn der Anruf eine fang weiterer Anrufe wird jeweils der älteste Eintrag passende Schlüssel-ID* enthält. - Seite 37 Section MDC-1200-BETRIEB MDC-1200-Betrieb ................7-2 Empfang eines Anrufs ................7-3 D Empfang einer PTT-ID ..............7-3 D Empfang eines MDC-Notrufs ............7-3 D Empfang eines MDC-Stun- oder Revive-Befehls ......7-3 Senden eines Anrufs ................7-4 D Senden einer PTT-ID ..............7-4 D Senden eines MDC-Notrufs ............
-
Seite 38: Mdc-1200-Betrieb
MDC-1200-BETRIEB MDC-1200-Betrieb MDC-1200-Betrieb ist nur im Analogmodus möglich. Das MDC 1200-Signalisierungssystem erweitert den Funktionsumfang der Funkgeräte. Man kann PTT-IDs und Notrufe senden und empfangen sowie Radio-Check-Anrufe, Stun- und Revive-Befehle empfangen. HINWEIS: Bei Nutzung des MDC-1200-Systems sind diesbezügliche Einstellungen in der Program- miersoftware CS-F5130D vorzunehmen. -
Seite 39: Empfang Eines Anrufs
MDC 1200 SYSTEM OPERATION Empfang eines Anrufs D Empfang einer PTT-ID D Empfang eines MDC-Stun- oder Revive-Befehls Wenn eine PTT-ID empfangen wird: • Je nach Voreinstellung sind Hinweistöne hörbar. Wenn das Funkgerät einen MDC-Stun-Befehl emp- • Die ID der anrufenden Station erscheint im Display.* fängt, der die ID des eigenen Funkgeräts enthält, erscheint der Stun-Text im Display und man kann nicht mehr empfangen... -
Seite 40: Senden Eines Anrufs
MDC 1200 SYSTEM OPERATION Senden eines Anrufs D Senden einer PTT-ID Beim Senden kann man die ID des eigenen Funk- geräts übertragen. Wenn ein Gesprächspartner den Anruf empfängt, erscheint die mit übertragene PTT-ID beim Gesprächspartner im Display. z [PTT] drücken, um einen Anruf zu senden. •... -
Seite 41: Optionales Zubehör
Section OPTIONALES ZUBEHÖR Zubehör ....................8-2... - Seite 42 WEITERES ZUBEHÖR Zubehör • HM-152/HM-152T/HM-148G/HM-148T handmikrofone HM-152: Handmikrofon HM-152T: DTMF-Mikrofon HM-148G: robustes Mikrofon, geerdet HM-148T: robustes DTMF-Mikrofon, geerdet • HM-211 noise canceling mikrofon • HM-239T dtmf mikrofon • SM-26 tischmikrofon Tischmikrofon mit Monitortaste. • SP-30/SP-35/SP-35L externe lautsprecher Eingangsimpedanz: 4 Ω SP-30: Nennleistung 20 W, max.
- Seite 43 How the World Communicates A7697-5EX-0a Gedruckt in Deutschland © 2022–2023 Icom Inc. Feb. 2023 Nachdruck, Kopie und Veröffentlichung dieses Druckwerks Auf der Krautweide 24, 65812 Bad Soden am Taunus, Germany bedarf der Genehmigung von Icom (Europe) GmbH...
