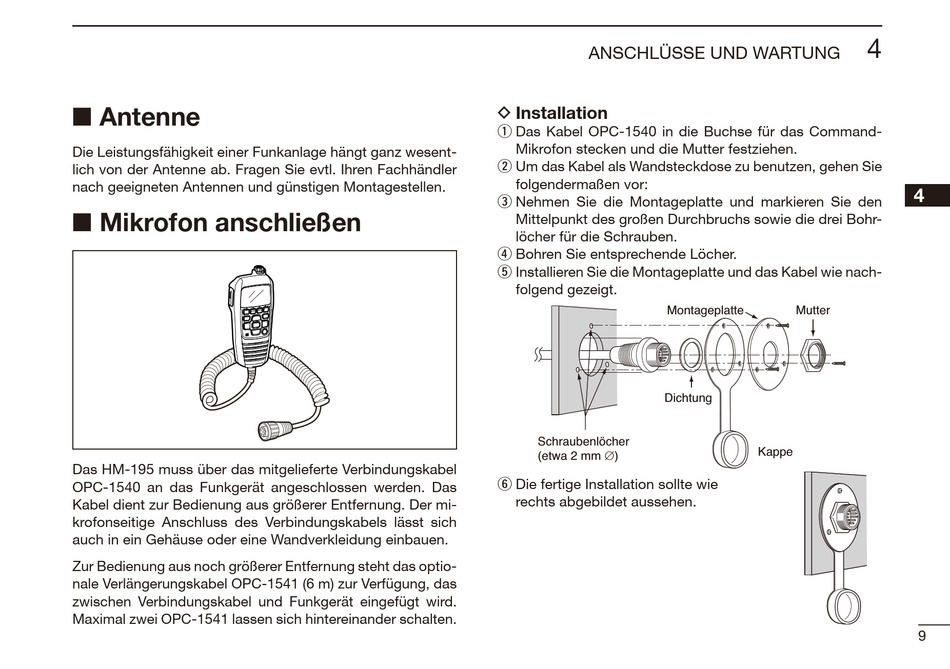

■ Antenne
Die Leistungsfähigkeit einer Funkanlage hängt ganz wesent-
lich von der Antenne ab. Fragen Sie evtl. Ihren Fachhändler
nach geeigneten Antennen und günstigen Montagestellen.
■ Mikrofon anschließen
Das HM-195 muss über das mitgelieferte Verbindungskabel
OPC-1540 an das Funkgerät angeschlossen werden. Das
Kabel dient zur Bedienung aus größerer Entfernung. Der mi-
krofonseitige Anschluss des Verbindungskabels lässt sich
auch in ein Gehäuse oder eine Wandverkleidung einbauen.
Zur Bedienung aus noch größerer Entfernung steht das optio-
nale Verlängerungskabel OPC-1541 (6 m) zur Verfügung, das
zwischen Verbindungskabel und Funkgerät eingefügt wird.
Maximal zwei OPC-1541 lassen sich hintereinander schalten.
ANSCHLÜSSE UND WARTUNG
D Installation
q Das Kabel OPC-1540 in die Buchse für das Command-
Mikrofon stecken und die Mutter festziehen.
w Um das Kabel als Wandsteckdose zu benutzen, gehen Sie
folgendermaßen vor:
e Nehmen Sie die Montageplatte und markieren Sie den
Mittelpunkt des großen Durchbruchs sowie die drei Bohr-
löcher für die Schrauben.
r Bohren Sie entsprechende Löcher.
t Installieren Sie die Montageplatte und das Kabel wie nach-
folgend gezeigt.
Montageplatte
Dichtung
Schraubenlöcher
(etwa 2 mm ∅)
y Die fertige Installation sollte wie
rechts abgebildet aussehen.
4
1
2
3
4
5
6
7
8
Mutter
9
10
11
12
13
Kappe
14
15
16
