10

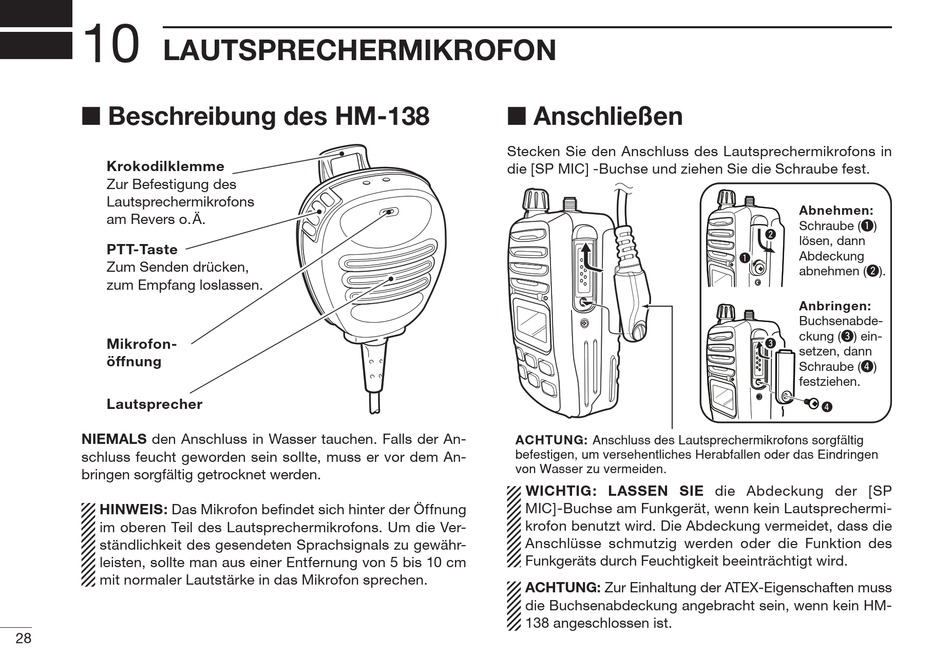

LAUTSPRECHERMIKROFON
■ Beschreibung des HM-138
Krokodilklemme
Zur Befestigung des
Lautsprechermikrofons
am Revers o.Ä.
PTT-Taste
Zum Senden drücken,
zum Empfang loslassen.
Mikrofon-
öffnung
Lautsprecher
NIEMALS den Anschluss in Wasser tauchen. Falls der An-
schluss feucht geworden sein sollte, muss er vor dem An-
bringen sorgfältig getrocknet werden.
HINWEIS: Das Mikrofon befindet sich hinter der Öffnung
im oberen Teil des Lautsprechermikrofons. Um die Ver-
ständlichkeit des gesendeten Sprachsignals zu gewähr-
leisten, sollte man aus einer Entfernung von 5 bis 10 cm
mit normaler Lautstärke in das Mikrofon sprechen.
28
■ Anschließen
Stecken Sie den Anschluss des Lautsprechermikrofons in
die [SP MIC] -Buchse und ziehen Sie die Schraube fest.
ACHTUNG: Anschluss des Lautsprechermikrofons sorgfältig
befestigen, um versehentliches Herabfallen oder das Eindringen
von Wasser zu vermeiden.
WICHTIG: LASSEN SIE die Abdeckung der [SP
MIC]-Buchse am Funkgerät, wenn kein Lautsprechermi-
krofon benutzt wird. Die Abdeckung vermeidet, dass die
Anschlüsse schmutzig werden oder die Funktion des
Funkgeräts durch Feuchtigkeit beeinträchtigt wird.
ACHTUNG: Zur Einhaltung der ATEX-Eigenschaften muss
die Buchsenabdeckung angebracht sein, wenn kein HM-
138 angeschlossen ist.
Abnehmen:
Schraube (q)
w
lösen, dann
Abdeckung
q
abnehmen (w).
Anbringen:
Buchsenabde-
ckung (e) ein-
e
setzen, dann
Schraube (r)
festziehen.
r
