1
GERÄTEBESCHREIBUNG

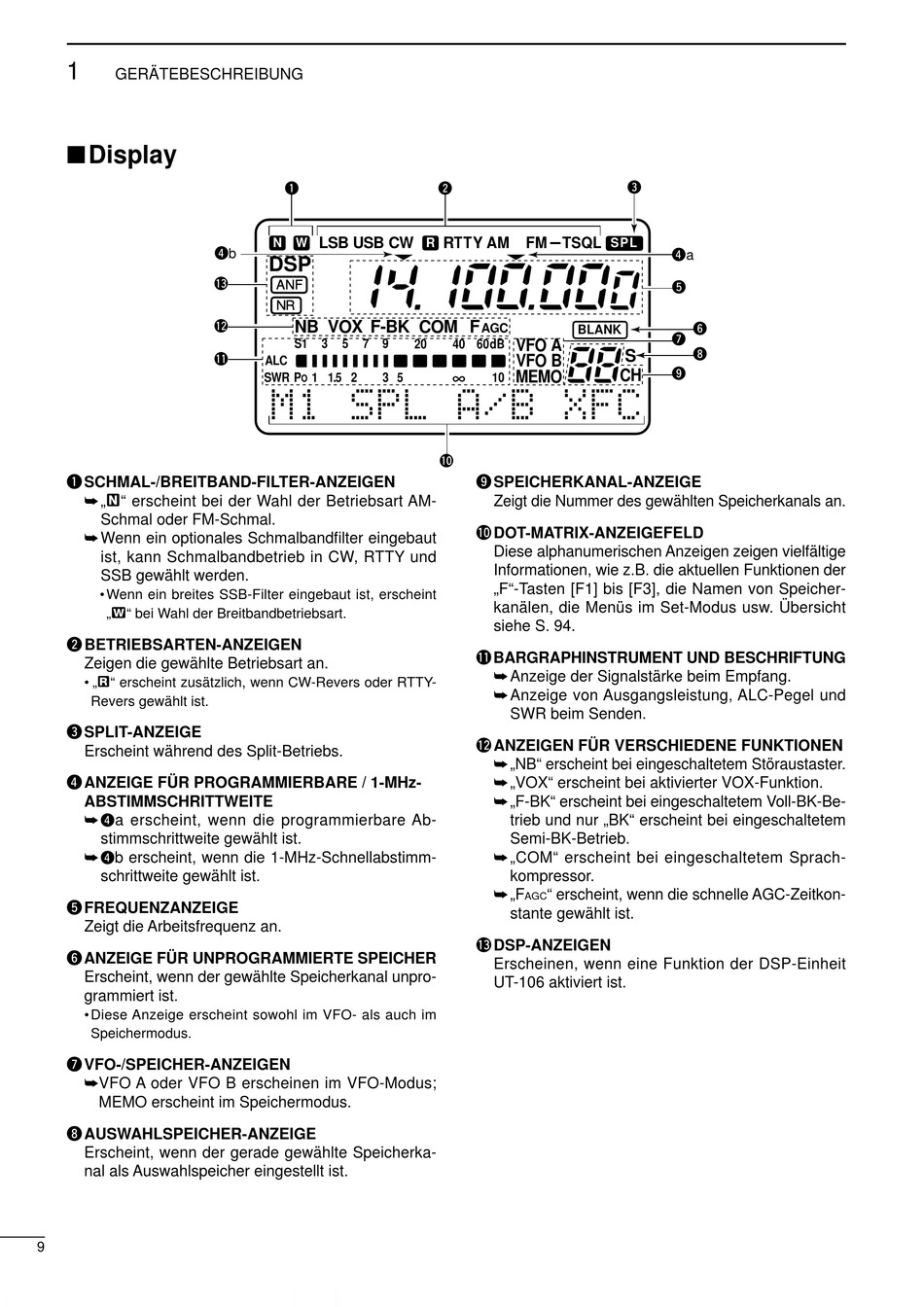

Display

q SCHMAL-/BREITBAND-FILTER-ANZEIGEN
„ã" erscheint bei der Wahl der Betriebsart AM-
Schmal oder FM-Schmal.
Wenn ein optionales Schmalbandfilter eingebaut
ist, kann Schmalbandbetrieb in CW, RTTY und
SSB gewählt werden.
• Wenn ein breites SSB-Filter eingebaut ist, erscheint
„ç" bei Wahl der Breitbandbetriebsart.
w BETRIEBSARTEN-ANZEIGEN
Zeigen die gewählte Betriebsart an.
• „å" erscheint zusätzlich, wenn CW-Revers oder RTTY-
Revers gewählt ist.
e SPLIT-ANZEIGE
Erscheint während des Split-Betriebs.
r ANZEIGE FÜR PROGRAMMIERBARE / 1-MHz-
ABSTIMMSCHRITTWEITE
r
a erscheint, wenn die programmierbare Ab-
stimmschrittweite gewählt ist.
r
b erscheint, wenn die 1-MHz-Schnellabstimm-
schrittweite gewählt ist.
t FREQUENZANZEIGE
Zeigt die Arbeitsfrequenz an.
y ANZEIGE FÜR UNPROGRAMMIERTE SPEICHER
Erscheint, wenn der gewählte Speicherkanal unpro-
grammiert ist.
• Diese Anzeige erscheint sowohl im VFO- als auch im
Speichermodus.
u VFO-/SPEICHER-ANZEIGEN
VFO A oder VFO B erscheinen im VFO-Modus;
MEMO erscheint im Speichermodus.
i AUSWAHLSPEICHER-ANZEIGE
Erscheint, wenn der gerade gewählte Speicherka-
nal als Auswahlspeicher eingestellt ist.
9
q
LSB USB CW
N W
rb
DSP
!3
ANF
NR
!2
NB VOX F-BK COM F
S1 3 5 7 9
!1
ALC
SWR P 1 1.5 2 3 5
O
M1 SPL A/B XFC
w
RTTY AM FM TSQL
R
AGC
BLANK
VFO A
20 40 60dB
VFO B
∞
MEMO
10
!0
o SPEICHERKANAL-ANZEIGE
Zeigt die Nummer des gewählten Speicherkanals an.
!0 DOT-MATRIX-ANZEIGEFELD
Diese alphanumerischen Anzeigen zeigen vielfältige
Informationen, wie z.B. die aktuellen Funktionen der
„F"-Tasten [F1] bis [F3], die Namen von Speicher-
kanälen, die Menüs im Set-Modus usw. Übersicht
siehe S. 94.
!1 BARGRAPHINSTRUMENT UND BESCHRIFTUNG
Anzeige der Signalstärke beim Empfang.
Anzeige von Ausgangsleistung, ALC-Pegel und
SWR beim Senden.
!2 ANZEIGEN FÜR VERSCHIEDENE FUNKTIONEN
„NB" erscheint bei eingeschaltetem Störaustaster.
„VOX" erscheint bei aktivierter VOX-Funktion.
„F-BK" erscheint bei eingeschaltetem Voll-BK-Be-
trieb und nur „BK" erscheint bei eingeschaltetem
Semi-BK-Betrieb.
„COM" erscheint bei eingeschaltetem Sprach-
kompressor.
„F " erscheint, wenn die schnelle AGC-Zeitkon-
AGC
stante gewählt ist.
!3 DSP-ANZEIGEN
Erscheinen, wenn eine Funktion der DSP-Einheit
UT-106 aktiviert ist.
e
SPL
r
a
t
y
u
i
S
o
CH
