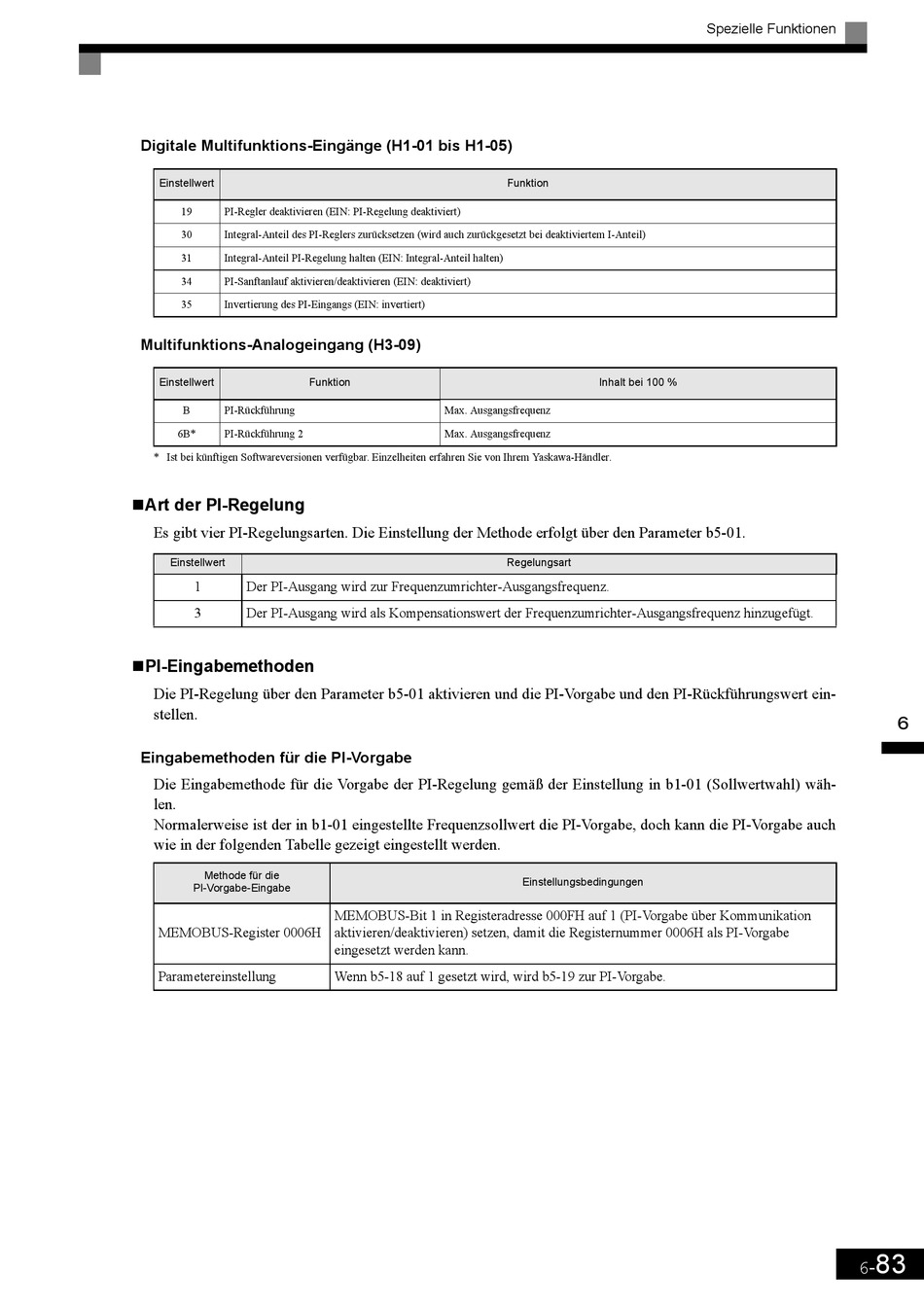

Digitale Multifunktions-Eingänge (H1-01 bis H1-05)
Einstellwert
19 PI-Regler deaktivieren (EIN: PI-Regelung deaktiviert)
30 Integral-Anteil des PI-Reglers zurücksetzen (wird auch zurückgesetzt bei deaktiviertem I-Anteil)
31 Integral-Anteil PI-Regelung halten (EIN: Integral-Anteil halten)
34 PI-Sanftanlauf aktivieren/deaktivieren (EIN: deaktiviert)
35 Invertierung des PI-Eingangs (EIN: invertiert)
Multifunktions-Analogeingang (H3-09)
Einstellwert
B PI-Rückführung
6B* PI-Rückführung 2
* Ist bei künftigen Softwareversionen verfügbar. Einzelheiten erfahren Sie von Ihrem Yaskawa-Händler.

"Art der PI-Regelung

Es gibt vier PI-Regelungsarten. Die Einstellung der Methode erfolgt über den Parameter b5-01.
Einstellwert
1 Der PI-Ausgang wird zur Frequenzumrichter-Ausgangsfrequenz.
3 Der PI-Ausgang wird als Kompensationswert der Frequenzumrichter-Ausgangsfrequenz hinzugefügt.

"PI-Eingabemethoden

Die PI-Regelung über den Parameter b5-01 aktivieren und die PI-Vorgabe und den PI-Rückführungswert ein-
stellen.
Eingabemethoden für die PI-Vorgabe
Die Eingabemethode für die Vorgabe der PI-Regelung gemäß der Einstellung in b1-01 (Sollwertwahl) wäh-
len.
Normalerweise ist der in b1-01 eingestellte Frequenzsollwert die PI-Vorgabe, doch kann die PI-Vorgabe auch
wie in der folgenden Tabelle gezeigt eingestellt werden.
Methode für die
PI-Vorgabe-Eingabe
MEMOBUS-Register 0006H
Parametereinstellung
Funktion
Max. Ausgangsfrequenz
Max. Ausgangsfrequenz
MEMOBUS-Bit 1 in Registeradresse 000FH auf 1 (PI-Vorgabe über Kommunikation
aktivieren/deaktivieren) setzen, damit die Registernummer 0006H als PI-Vorgabe
eingesetzt werden kann.
Wenn b5-18 auf 1 gesetzt wird, wird b5-19 zur PI-Vorgabe.
Funktion
Inhalt bei 100 %
Regelungsart
Einstellungsbedingungen
Spezielle Funktionen
