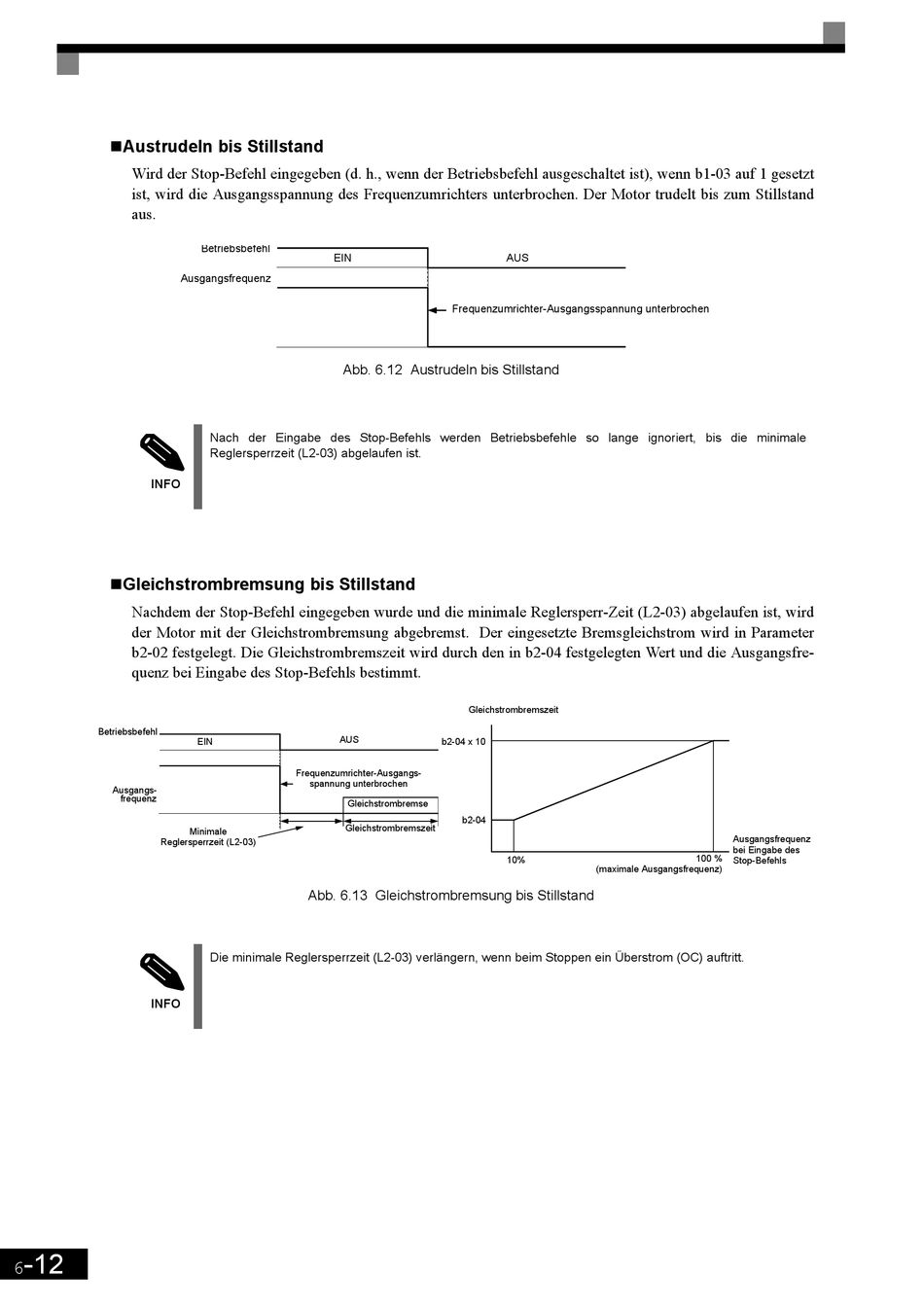

"Austrudeln bis Stillstand

Wird der Stop-Befehl eingegeben (d. h., wenn der Betriebsbefehl ausgeschaltet ist), wenn b1-03 auf 1 gesetzt
ist, wird die Ausgangsspannung des Frequenzumrichters unterbrochen. Der Motor trudelt bis zum Stillstand
aus.
Ausgangsfrequenz
INFO

"Gleichstrombremsung bis Stillstand

Nachdem der Stop-Befehl eingegeben wurde und die minimale Reglersperr-Zeit (L2-03) abgelaufen ist, wird
der Motor mit der Gleichstrombremsung abgebremst. Der eingesetzte Bremsgleichstrom wird in Parameter
b2-02 festgelegt. Die Gleichstrombremszeit wird durch den in b2-04 festgelegten Wert und die Ausgangsfre-
quenz bei Eingabe des Stop-Befehls bestimmt.
Betriebsbefehl
Ausgangs-
frequenz
Reglersperrzeit (L2-03)
INFO
-12
6
Betriebsbefehl
EIN
Abb. 6.12 Austrudeln bis Stillstand
Nach der Eingabe des Stop-Befehls werden Betriebsbefehle so lange ignoriert, bis die minimale
Reglersperrzeit (L2-03) abgelaufen ist.
AUS
EIN
Frequenzumrichter-Ausgangs-
spannung unterbrochen
Gleichstrombremse
Gleichstrombremszeit
Minimale
Abb. 6.13 Gleichstrombremsung bis Stillstand
Die minimale Reglersperrzeit (L2-03) verlängern, wenn beim Stoppen ein Überstrom (OC) auftritt.
AUS
Frequenzumrichter-Ausgangsspannung unterbrochen
Gleichstrombremszeit
b2-04 x 10
b2-04
10%
(maximale Ausgangsfrequenz)
Ausgangsfrequenz
bei Eingabe des
100 %
Stop-Befehls
