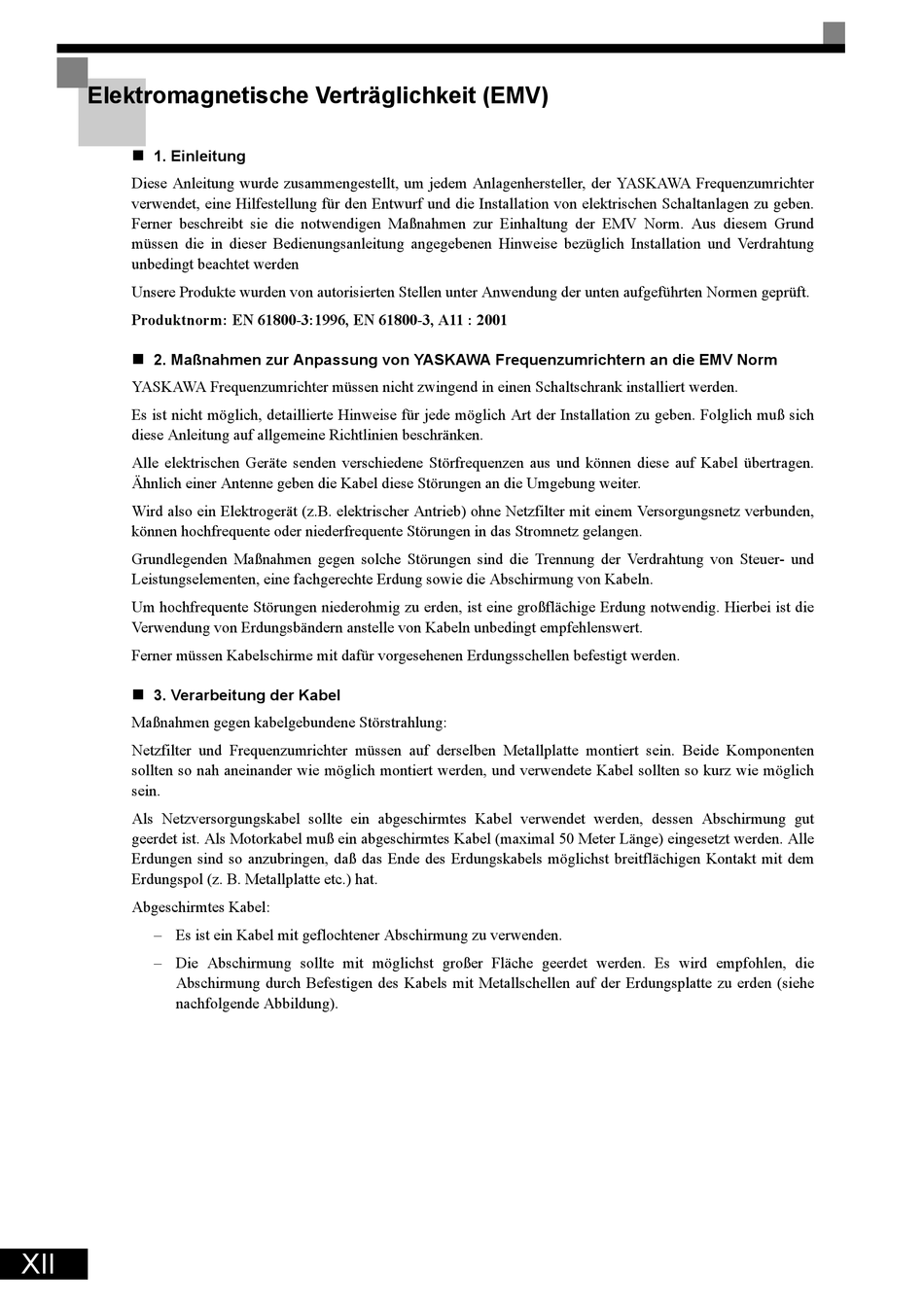

Elektromagnetische Verträglichkeit (EMV)
"

1. Einleitung

Diese Anleitung wurde zusammengestellt, um jedem Anlagenhersteller, der YASKAWA Frequenzumrichter
verwendet, eine Hilfestellung für den Entwurf und die Installation von elektrischen Schaltanlagen zu geben.
Ferner beschreibt sie die notwendigen Maßnahmen zur Einhaltung der EMV Norm. Aus diesem Grund
müssen die in dieser Bedienungsanleitung angegebenen Hinweise bezüglich Installation und Verdrahtung
unbedingt beachtet werden
Unsere Produkte wurden von autorisierten Stellen unter Anwendung der unten aufgeführten Normen geprüft.
Produktnorm: EN 61800-3:1996, EN 61800-3, A11 : 2001
"
2. Maßnahmen zur Anpassung von YASKAWA Frequenzumrichtern an die EMV Norm
YASKAWA Frequenzumrichter müssen nicht zwingend in einen Schaltschrank installiert werden.
Es ist nicht möglich, detaillierte Hinweise für jede möglich Art der Installation zu geben. Folglich muß sich
diese Anleitung auf allgemeine Richtlinien beschränken.
Alle elektrischen Geräte senden verschiedene Störfrequenzen aus und können diese auf Kabel übertragen.
Ähnlich einer Antenne geben die Kabel diese Störungen an die Umgebung weiter.
Wird also ein Elektrogerät (z.B. elektrischer Antrieb) ohne Netzfilter mit einem Versorgungsnetz verbunden,
können hochfrequente oder niederfrequente Störungen in das Stromnetz gelangen.
Grundlegenden Maßnahmen gegen solche Störungen sind die Trennung der Verdrahtung von Steuer- und
Leistungselementen, eine fachgerechte Erdung sowie die Abschirmung von Kabeln.
Um hochfrequente Störungen niederohmig zu erden, ist eine großflächige Erdung notwendig. Hierbei ist die
Verwendung von Erdungsbändern anstelle von Kabeln unbedingt empfehlenswert.
Ferner müssen Kabelschirme mit dafür vorgesehenen Erdungsschellen befestigt werden.
"
3. Verarbeitung der Kabel
Maßnahmen gegen kabelgebundene Störstrahlung:
Netzfilter und Frequenzumrichter müssen auf derselben Metallplatte montiert sein. Beide Komponenten
sollten so nah aneinander wie möglich montiert werden, und verwendete Kabel sollten so kurz wie möglich
sein.
Als Netzversorgungskabel sollte ein abgeschirmtes Kabel verwendet werden, dessen Abschirmung gut
geerdet ist. Als Motorkabel muß ein abgeschirmtes Kabel (maximal 50 Meter Länge) eingesetzt werden. Alle
Erdungen sind so anzubringen, daß das Ende des Erdungskabels möglichst breitflächigen Kontakt mit dem
Erdungspol (z. B. Metallplatte etc.) hat.
Abgeschirmtes Kabel:
– Es ist ein Kabel mit geflochtener Abschirmung zu verwenden.
– Die Abschirmung sollte mit möglichst großer Fläche geerdet werden. Es wird empfohlen, die
Abschirmung durch Befestigen des Kabels mit Metallschellen auf der Erdungsplatte zu erden (siehe
nachfolgende Abbildung).
