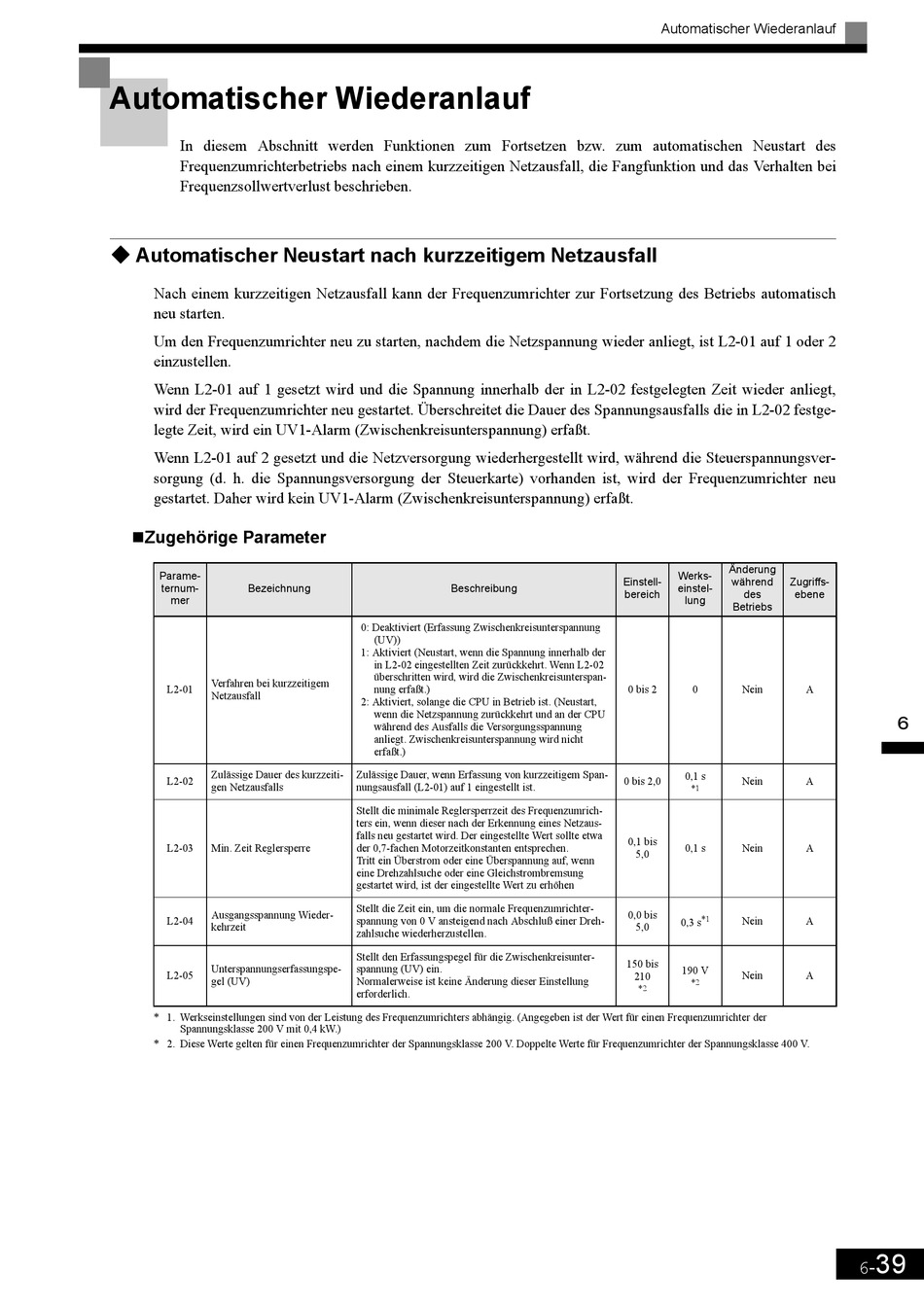

Automatischer Wiederanlauf

In diesem Abschnitt werden Funktionen zum Fortsetzen bzw. zum automatischen Neustart des
Frequenzumrichterbetriebs nach einem kurzzeitigen Netzausfall, die Fangfunktion und das Verhalten bei
Frequenzsollwertverlust beschrieben.
! ! ! !

Automatischer Neustart nach kurzzeitigem Netzausfall

Nach einem kurzzeitigen Netzausfall kann der Frequenzumrichter zur Fortsetzung des Betriebs automatisch
neu starten.
Um den Frequenzumrichter neu zu starten, nachdem die Netzspannung wieder anliegt, ist L2-01 auf 1 oder 2
einzustellen.
Wenn L2-01 auf 1 gesetzt wird und die Spannung innerhalb der in L2-02 festgelegten Zeit wieder anliegt,
wird der Frequenzumrichter neu gestartet. Überschreitet die Dauer des Spannungsausfalls die in L2-02 festge-
legte Zeit, wird ein UV1-Alarm (Zwischenkreisunterspannung) erfaßt.
Wenn L2-01 auf 2 gesetzt und die Netzversorgung wiederhergestellt wird, während die Steuerspannungsver-
sorgung (d. h. die Spannungsversorgung der Steuerkarte) vorhanden ist, wird der Frequenzumrichter neu
gestartet. Daher wird kein UV1-Alarm (Zwischenkreisunterspannung) erfaßt.
"Zugehörige Parameter
Parame-
ternum- Bezeichnung
mer
Verfahren bei kurzzeitigem
L2-01
Netzausfall
Zulässige Dauer des kurzzeiti-
L2-02
gen Netzausfalls
L2-03 Min. Zeit Reglersperre
Ausgangsspannung Wieder-
L2-04
kehrzeit
Unterspannungserfassungspe-
L2-05
gel (UV)
* 1. Werkseinstellungen sind von der Leistung des Frequenzumrichters abhängig. (Angegeben ist der Wert für einen Frequenzumrichter der
Spannungsklasse 200 V mit 0,4 kW.)
* 2. Diese Werte gelten für einen Frequenzumrichter der Spannungsklasse 200 V. Doppelte Werte für Frequenzumrichter der Spannungsklasse 400 V.
Beschreibung
0: Deaktiviert (Erfassung Zwischenkreisunterspannung
(UV))
1: Aktiviert (Neustart, wenn die Spannung innerhalb der
in L2-02 eingestellten Zeit zurückkehrt. Wenn L2-02
überschritten wird, wird die Zwischenkreisunterspan-
nung erfaßt.)
2: Aktiviert, solange die CPU in Betrieb ist. (Neustart,
wenn die Netzspannung zurückkehrt und an der CPU
während des Ausfalls die Versorgungsspannung
anliegt. Zwischenkreisunterspannung wird nicht
erfaßt.)
Zulässige Dauer, wenn Erfassung von kurzzeitigem Span-
nungsausfall (L2-01) auf 1 eingestellt ist.
Stellt die minimale Reglersperrzeit des Frequenzumrich-
ters ein, wenn dieser nach der Erkennung eines Netzaus-
falls neu gestartet wird. Der eingestellte Wert sollte etwa
der 0,7-fachen Motorzeitkonstanten entsprechen.
Tritt ein Überstrom oder eine Überspannung auf, wenn
eine Drehzahlsuche oder eine Gleichstrombremsung
gestartet wird, ist der eingestellte Wert zu erhöhen
Stellt die Zeit ein, um die normale Frequenzumrichter-
spannung von 0 V ansteigend nach Abschluß einer Dreh-
zahlsuche wiederherzustellen.
Stellt den Erfassungspegel für die Zwischenkreisunter-
spannung (UV) ein.
Normalerweise ist keine Änderung dieser Einstellung
erforderlich.

Automatischer Wiederanlauf

Änderung
Werks-
Einstell- während Zugriffs-
einstel-
bereich des ebene
lung
Betriebs
0 bis 2 0 Nein
0,1 s
0 bis 2,0 Nein
*1
0,1 bis
0,1 s Nein
5,0
0,0 bis
*1
Nein
0,3 s
5,0
150 bis
190 V
Nein
210
*2
*2
A
A
A
A
A
