"Betriebsbeispiele
Die wichtigsten Abläufe in der Betriebsart „Programmierung" sind in der folgenden Abbildung dargestellt.
Betriebsart-Auswahlanzeige
Betriebsart
„Programmierung"
Funktionsauswahlanzeige
Konfigurations-
einstellungen: A1-xx
PI-Regelung: b5-xx
Kopierfunktion: 03-xx

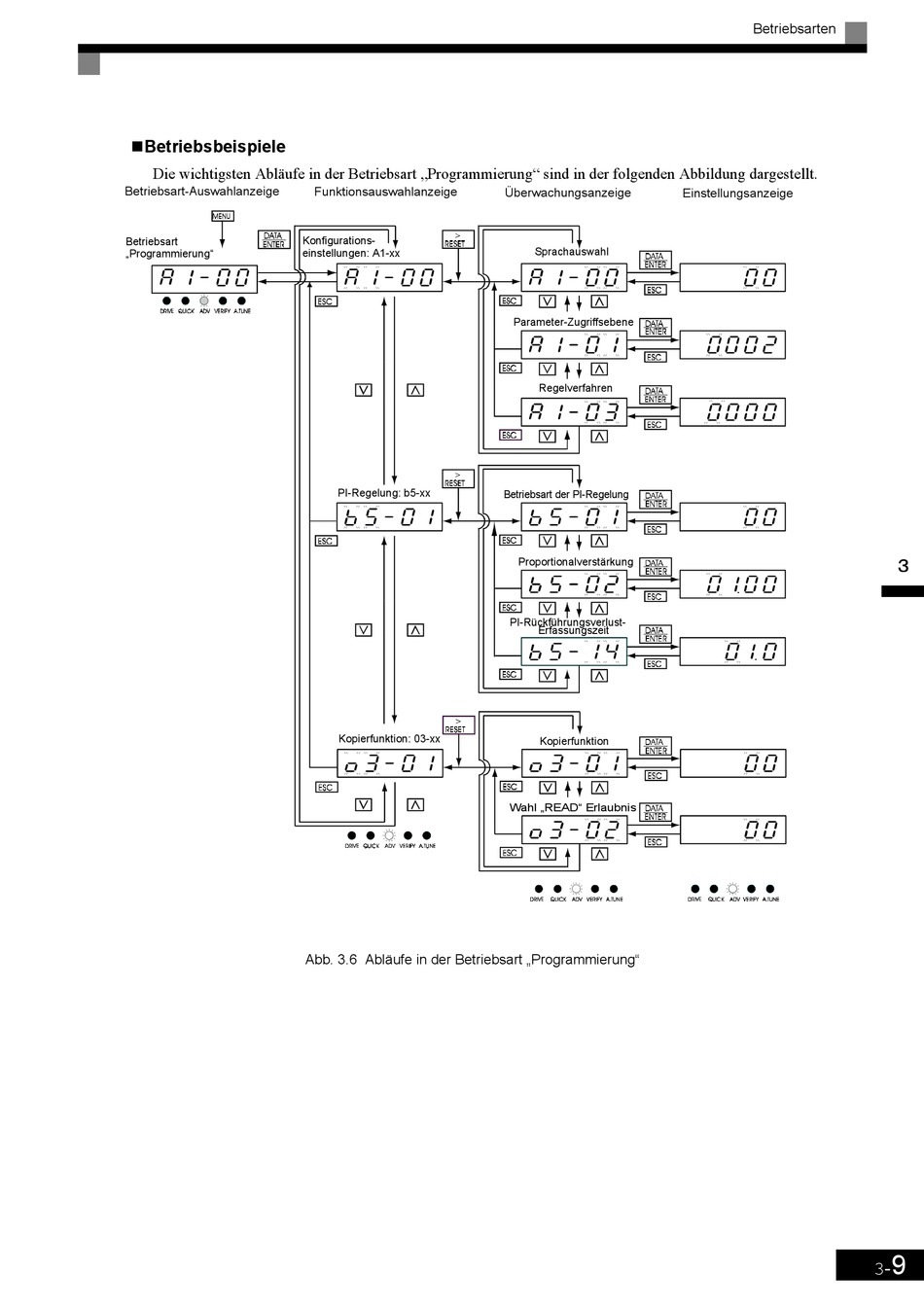

Abb. 3.6 Abläufe in der Betriebsart „Programmierung"
Überwachungsanzeige
Sprachauswahl
Parameter-Zugriffsebene
Regelverfahren
Betriebsart der PI-Regelung
Proportionalverstärkung
PI-Rückführungsverlust-
Erfassungszeit
Kopierfunktion
Wahl „READ" Erlaubnis
Betriebsarten
Einstellungsanzeige
