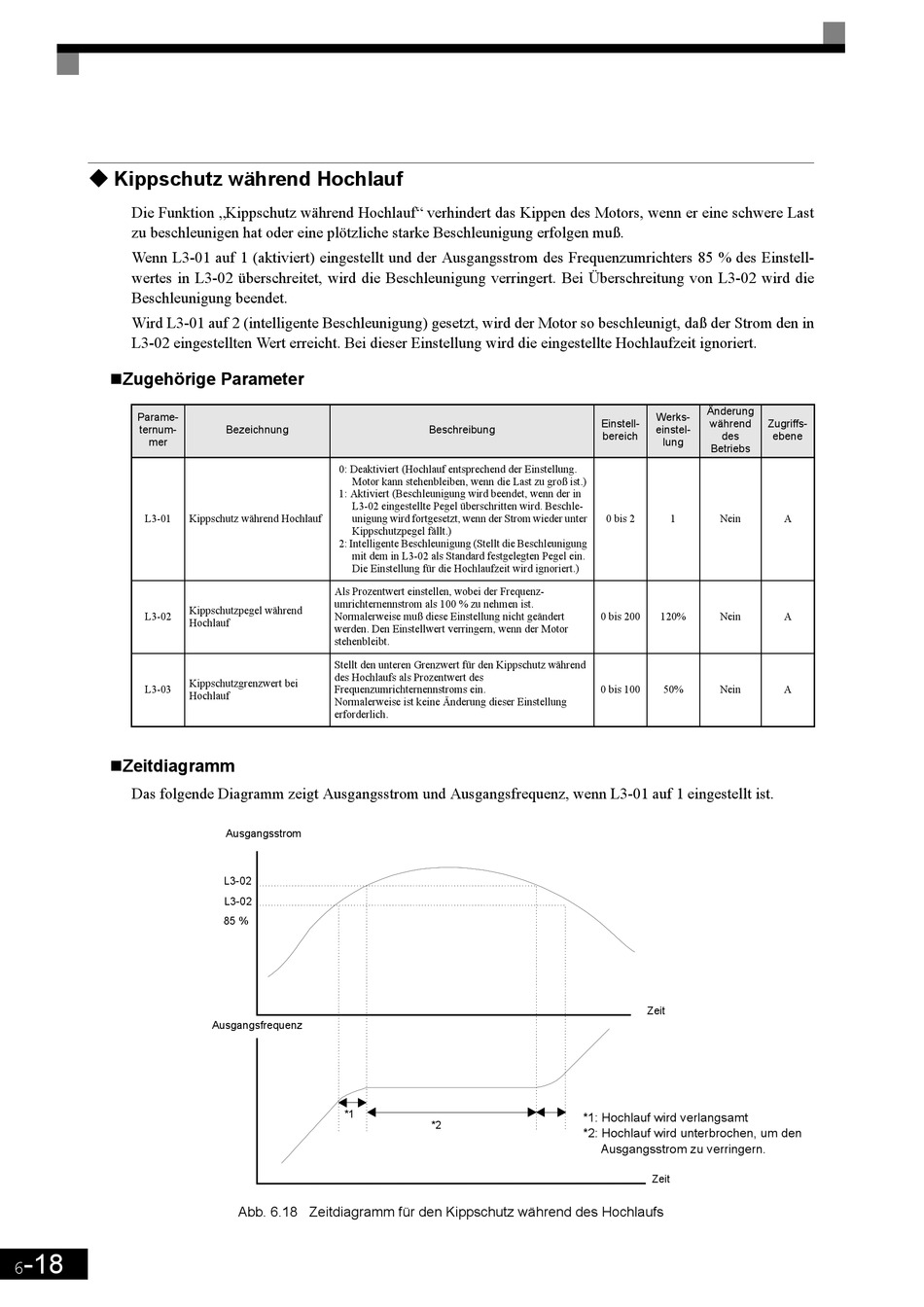

Kippschutz während Hochlauf
Die Funktion „Kippschutz während Hochlauf" verhindert das Kippen des Motors, wenn er eine schwere Last
zu beschleunigen hat oder eine plötzliche starke Beschleunigung erfolgen muß.
Wenn L3-01 auf 1 (aktiviert) eingestellt und der Ausgangsstrom des Frequenzumrichters 85 % des Einstell-
wertes in L3-02 überschreitet, wird die Beschleunigung verringert. Bei Überschreitung von L3-02 wird die
Beschleunigung beendet.
Wird L3-01 auf 2 (intelligente Beschleunigung) gesetzt, wird der Motor so beschleunigt, daß der Strom den in
L3-02 eingestellten Wert erreicht. Bei dieser Einstellung wird die eingestellte Hochlaufzeit ignoriert.
"Zugehörige Parameter
Parame-
ternum-
mer
L3-01
L3-02
L3-03
"Zeitdiagramm
Das folgende Diagramm zeigt Ausgangsstrom und Ausgangsfrequenz, wenn L3-01 auf 1 eingestellt ist.
-18
6
Bezeichnung
0: Deaktiviert (Hochlauf entsprechend der Einstellung.
Motor kann stehenbleiben, wenn die Last zu groß ist.)
1: Aktiviert (Beschleunigung wird beendet, wenn der in
L3-02 eingestellte Pegel überschritten wird. Beschle-
Kippschutz während Hochlauf unigung wird fortgesetzt, wenn der Strom wieder unter
Kippschutzpegel fällt.)
2: Intelligente Beschleunigung (Stellt die Beschleunigung
mit dem in L3-02 als Standard festgelegten Pegel ein.
Die Einstellung für die Hochlaufzeit wird ignoriert.)
Als Prozentwert einstellen, wobei der Frequenz-
umrichternennstrom als 100 % zu nehmen ist.
Kippschutzpegel während
Normalerweise muß diese Einstellung nicht geändert
Hochlauf
werden. Den Einstellwert verringern, wenn der Motor
stehenbleibt.
Stellt den unteren Grenzwert für den Kippschutz während
des Hochlaufs als Prozentwert des
Kippschutzgrenzwert bei
Frequenzumrichternennstroms ein.
Hochlauf
Normalerweise ist keine Änderung dieser Einstellung
erforderlich.
Ausgangsstrom
L3-02
L3-02
85 %
Ausgangsfrequenz
*1
Abb. 6.18 Zeitdiagramm für den Kippschutz während des Hochlaufs
Einstell-
Beschreibung
bereich
0 bis 200
0 bis 100
*1: Hochlauf wird verlangsamt
*2
*2: Hochlauf wird unterbrochen, um den
Ausgangsstrom zu verringern.
Änderung
Werks-
während Zugriffs-
einstel-
des ebene
lung
Betriebs
0 bis 2 1 Nein
120% Nein
50% Nein
Zeit
Zeit
A
A
A
