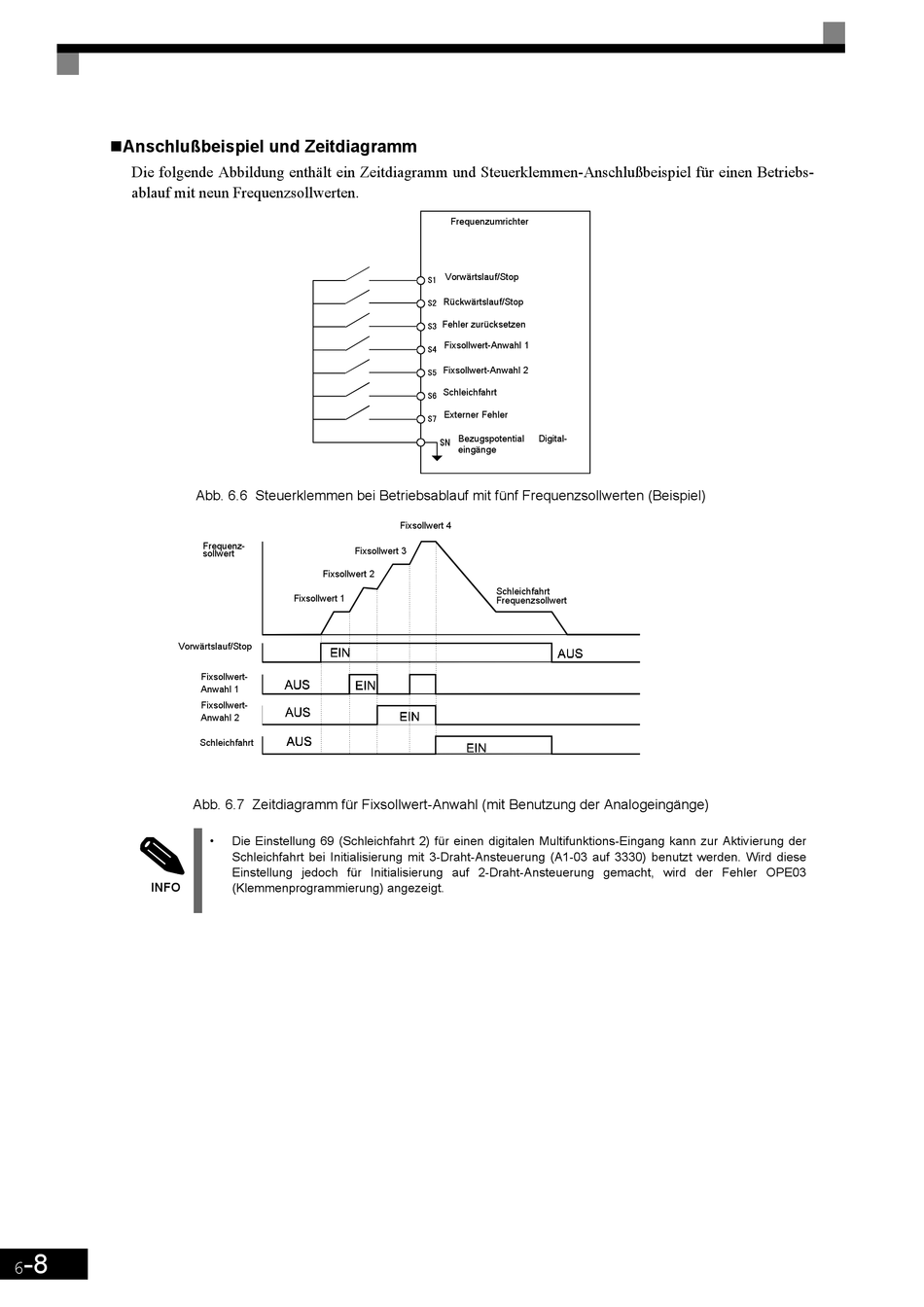

"Anschlußbeispiel und Zeitdiagramm
Die folgende Abbildung enthält ein Zeitdiagramm und Steuerklemmen-Anschlußbeispiel für einen Betriebs-
ablauf mit neun Frequenzsollwerten.
Vorwärtslauf/Stop
INFO
-8
6
Abb. 6.6 Steuerklemmen bei Betriebsablauf mit fünf Frequenzsollwerten (Beispiel)
Frequenz-
Fixsollwert 3
sollwert
Fixsollwert 2
Fixsollwert 1
Fixsollwert-
Anwahl 1
Fixsollwert-
Anwahl 2
Schleichfahrt
Abb. 6.7 Zeitdiagramm für Fixsollwert-Anwahl (mit Benutzung der Analogeingänge)
•
Die Einstellung 69 (Schleichfahrt 2) für einen digitalen Multifunktions-Eingang kann zur Aktivierung der
Schleichfahrt bei Initialisierung mit 3-Draht-Ansteuerung (A1-03 auf 3330) benutzt werden. Wird diese
Einstellung jedoch für Initialisierung auf 2-Draht-Ansteuerung gemacht, wird der Fehler OPE03
(Klemmenprogrammierung) angezeigt.
Frequenzumrichter
Vorwärtslauf/Stop
Rückwärtslauf/Stop
Fehler zurücksetzen
Fixsollwert-Anwahl 1
Fixsollwert-Anwahl 2
Schleichfahrt
Externer Fehler
Bezugspotential
Digital-
SN
eingänge
Fixsollwert 4
Schleichfahrt
Frequenzsollwert
