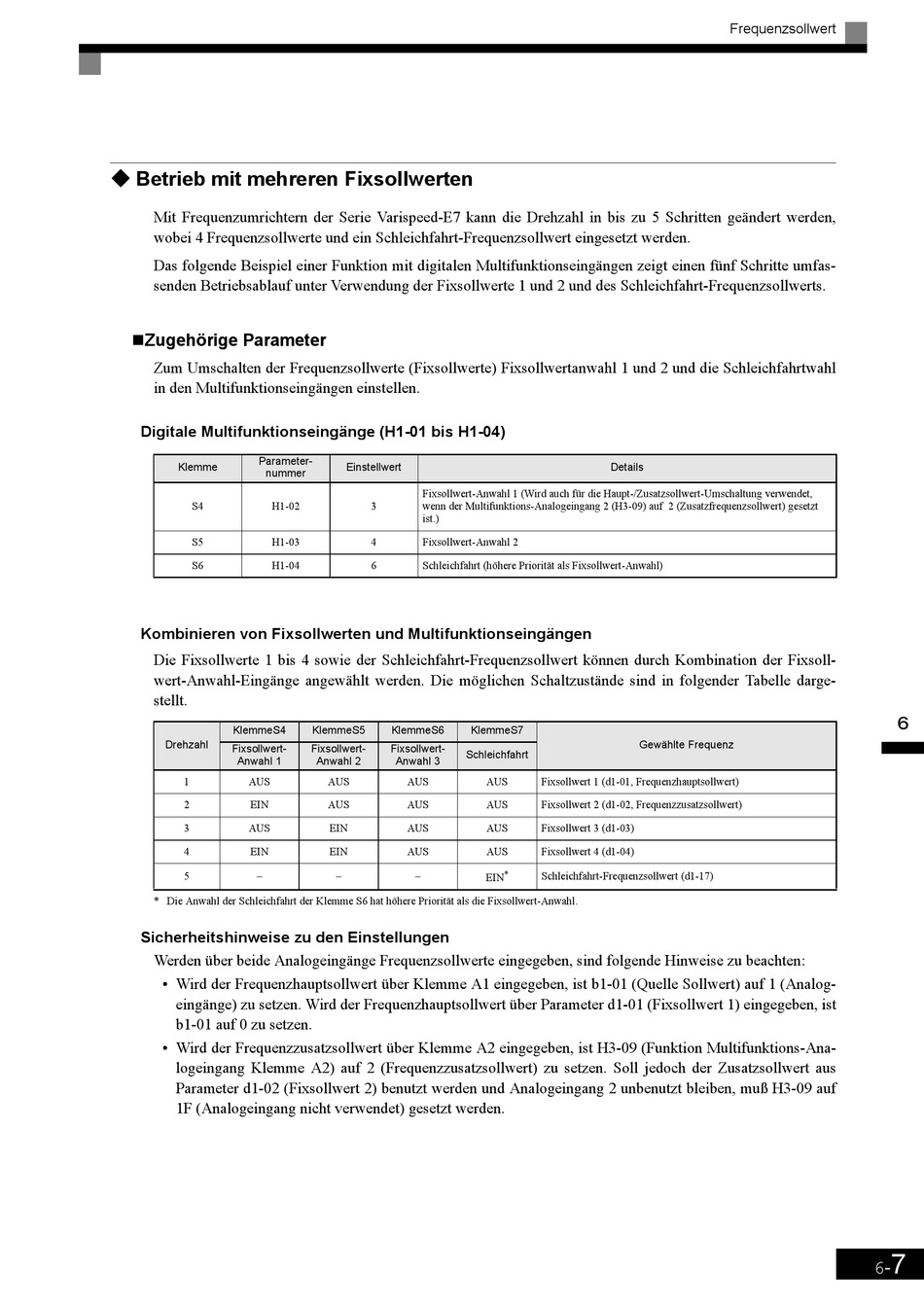

Betrieb mit mehreren Fixsollwerten

Mit Frequenzumrichtern der Serie Varispeed-E7 kann die Drehzahl in bis zu 5 Schritten geändert werden,
wobei 4 Frequenzsollwerte und ein Schleichfahrt-Frequenzsollwert eingesetzt werden.
Das folgende Beispiel einer Funktion mit digitalen Multifunktionseingängen zeigt einen fünf Schritte umfas-
senden Betriebsablauf unter Verwendung der Fixsollwerte 1 und 2 und des Schleichfahrt-Frequenzsollwerts.
"Zugehörige Parameter
Zum Umschalten der Frequenzsollwerte (Fixsollwerte) Fixsollwertanwahl 1 und 2 und die Schleichfahrtwahl
in den Multifunktionseingängen einstellen.
Digitale Multifunktionseingänge (H1-01 bis H1-04)
Parameter-
Klemme
nummer
S4 H1-02
S5 H1-03
S6 H1-04
Kombinieren von Fixsollwerten und Multifunktionseingängen
Die Fixsollwerte 1 bis 4 sowie der Schleichfahrt-Frequenzsollwert können durch Kombination der Fixsoll-
wert-Anwahl-Eingänge angewählt werden. Die möglichen Schaltzustände sind in folgender Tabelle darge-
stellt.
KlemmeS4
Drehzahl
Fixsollwert-
Anwahl 1
1 AUS
2 EIN
3 AUS
4 EIN
5 –
* Die Anwahl der Schleichfahrt der Klemme S6 hat höhere Priorität als die Fixsollwert-Anwahl.
Sicherheitshinweise zu den Einstellungen
Werden über beide Analogeingänge Frequenzsollwerte eingegeben, sind folgende Hinweise zu beachten:
Wird der Frequenzhauptsollwert über Klemme A1 eingegeben, ist b1-01 (Quelle Sollwert) auf 1 (Analog-
•
eingänge) zu setzen. Wird der Frequenzhauptsollwert über Parameter d1-01 (Fixsollwert 1) eingegeben, ist
b1-01 auf 0 zu setzen.
Wird der Frequenzzusatzsollwert über Klemme A2 eingegeben, ist H3-09 (Funktion Multifunktions-Ana-
•
logeingang Klemme A2) auf 2 (Frequenzzusatzsollwert) zu setzen. Soll jedoch der Zusatzsollwert aus
Parameter d1-02 (Fixsollwert 2) benutzt werden und Analogeingang 2 unbenutzt bleiben, muß H3-09 auf
1F (Analogeingang nicht verwendet) gesetzt werden.
Einstellwert
Fixsollwert-Anwahl 1 (Wird auch für die Haupt-/Zusatzsollwert-Umschaltung verwendet,
3 wenn der Multifunktions-Analogeingang 2 (H3-09) auf 2 (Zusatzfrequenzsollwert) gesetzt
ist.)
4 Fixsollwert-Anwahl 2
6 Schleichfahrt (höhere Priorität als Fixsollwert-Anwahl)
KlemmeS5 KlemmeS6 KlemmeS7
Fixsollwert- Fixsollwert-
Schleichfahrt
Anwahl 2 Anwahl 3
AUS AUS
AUS AUS
EIN AUS
EIN AUS
– –
Details
Gewählte Frequenz
AUS Fixsollwert 1 (d1-01, Frequenzhauptsollwert)
AUS Fixsollwert 2 (d1-02, Frequenzzusatzsollwert)
AUS Fixsollwert 3 (d1-03)
AUS Fixsollwert 4 (d1-04)
*
Schleichfahrt-Frequenzsollwert (d1-17)
EIN
Frequenzsollwert
7
6-
