Standardanschlußpläne
Zu den Standardanschlußplänen für Frequenzumrichter siehe
Frequenzumrichter sowohl der Spannungsklasse 200 V als auch 400 V. Die Anschlüsse sind von der Leistung
des Frequenzumrichters abhängig.
"CIMR-E7C20P4 bis 2018 und 40P4
bis 4018
Bremswiderstand
(optional)
Bremseinheit
(optional)
Dreiphasig 200
VAC (400 VAC)
Bevor die Gleichstromdrossel angeschlossen wird, muß die
Kurzschlußbrücke herausgenommen werden.
"CIMR-E7C2037 bis 2110
Dreiphasig
200 VAC
Bei allen Frequenzumrichtertypen erfolgt die Steuerspannungsversorgung intern über die Gleichspannung des Zwischenkreises.
Gleichstrom-
drossel (optional)
Bremswiderstand
(optional)
Bremseinheit
(optional)

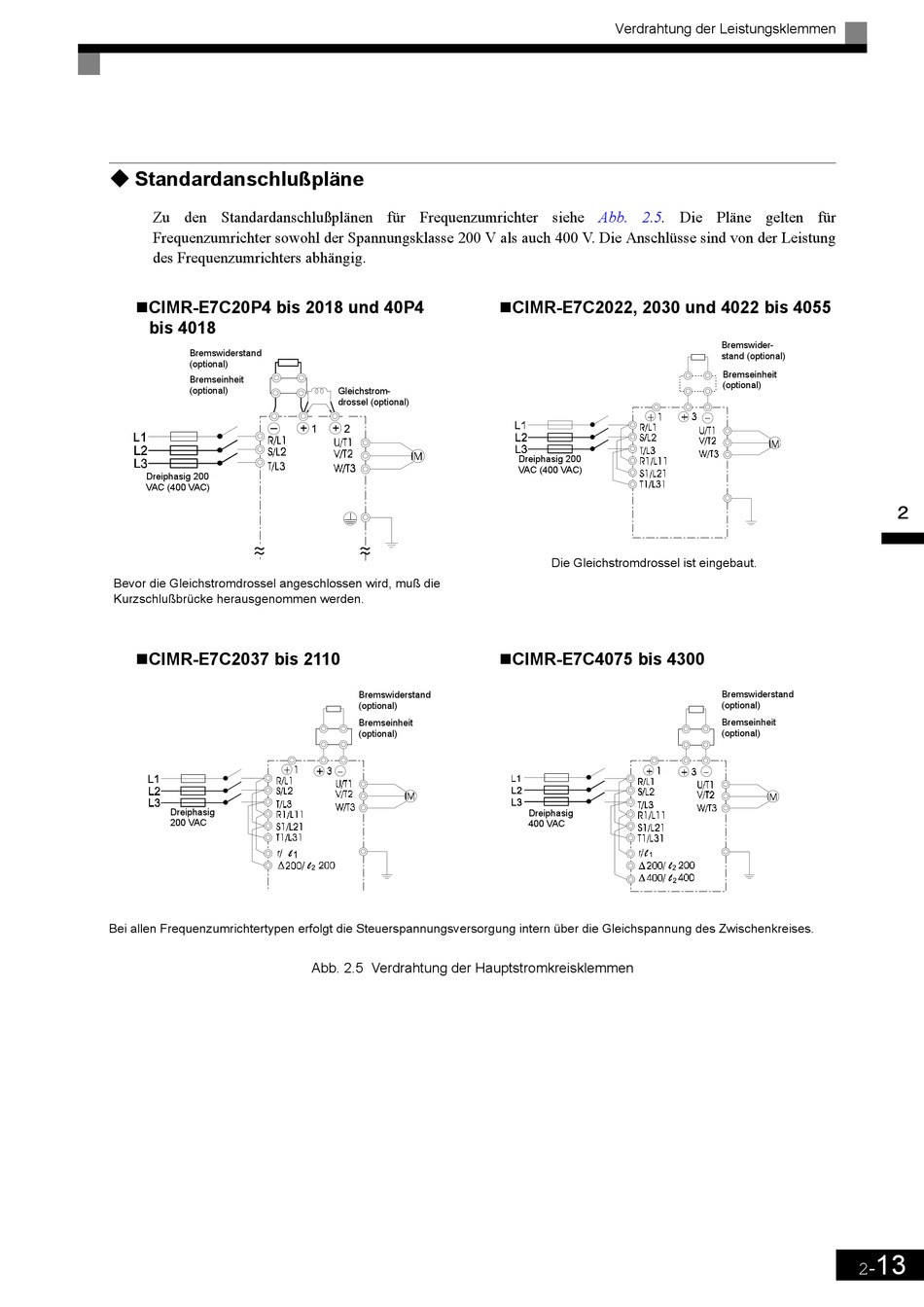

Abb. 2.5 Verdrahtung der Hauptstromkreisklemmen
Verdrahtung der Leistungsklemmen
Abb. 2.5. Die Pläne gelten für
"CIMR-E7C2022, 2030 und 4022 bis 4055
Dreiphasig 200
VAC (400 VAC)
Die Gleichstromdrossel ist eingebaut.
"CIMR-E7C4075 bis 4300
Dreiphasig
400 VAC
Bremswider-
stand (optional)
Bremseinheit
(optional)
Bremswiderstand
(optional)
Bremseinheit
(optional)
