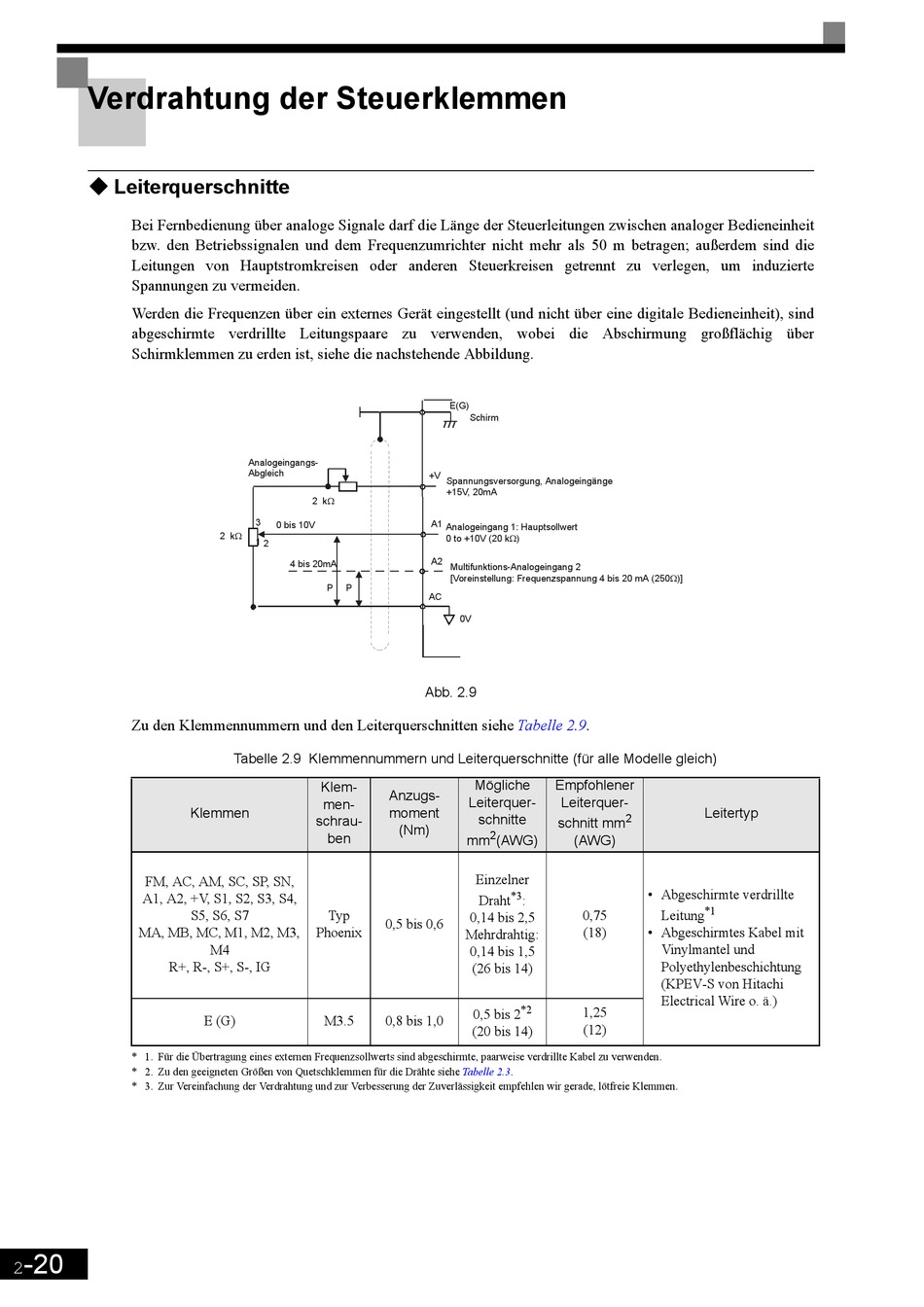

Verdrahtung der Steuerklemmen
! ! ! !
Leiterquerschnitte
Bei Fernbedienung über analoge Signale darf die Länge der Steuerleitungen zwischen analoger Bedieneinheit
bzw. den Betriebssignalen und dem Frequenzumrichter nicht mehr als 50 m betragen; außerdem sind die
Leitungen von Hauptstromkreisen oder anderen Steuerkreisen getrennt zu verlegen, um induzierte
Spannungen zu vermeiden.
Werden die Frequenzen über ein externes Gerät eingestellt (und nicht über eine digitale Bedieneinheit), sind
abgeschirmte verdrillte Leitungspaare zu verwenden, wobei die Abschirmung großflächig über
Schirmklemmen zu erden ist, siehe die nachstehende Abbildung.
Zu den Klemmennummern und den Leiterquerschnitten siehe
FM, AC, AM, SC, SP, SN,
A1, A2, +V, S1, S2, S3, S4,
MA, MB, MC, M1, M2, M3,
R+, R-, S+, S-, IG
* 1. Für die Übertragung eines externen Frequenzsollwerts sind abgeschirmte, paarweise verdrillte Kabel zu verwenden.
* 2. Zu den geeigneten Größen von Quetschklemmen für die Drähte siehe
* 3. Zur Vereinfachung der Verdrahtung und zur Verbesserung der Zuverlässigkeit empfehlen wir gerade, lötfreie Klemmen.
-20
2
Analogeingangs-
Abgleich
2 kΩ
3
0 bis 10V
2 kΩ
1
2
4 bis 20mA
P
P
Tabelle 2.9 Klemmennummern und Leiterquerschnitte (für alle Modelle gleich)
Klem-
men-
Klemmen
schrau-
ben
S5, S6, S7
Typ
Phoenix
M4
E (G)
M3.5
E(G)
Schirm
+V
Spannungsversorgung, Analogeingänge
+15V, 20mA
A1
Analogeingang 1: Hauptsollwert
Ω
0 to +10V (20 k )
A2
Multifunktions-Analogeingang 2
[Voreinstellung: Frequenzspannung 4 bis 20 mA (250 )]
AC
0V
Abb. 2.9
Tabelle
Mögliche
Empfohlener
Anzugs-
Leiterquer-
moment
schnitte
schnitt mm
(Nm)
2
mm
(AWG)
Einzelner
*3
Draht
:
0,14 bis 2,5
0,5 bis 0,6
Mehrdrahtig:
0,14 bis 1,5
(26 bis 14)
*2
0,5 bis 2
0,8 bis 1,0
(20 bis 14)
Tabelle
2.3.
Ω
2.9.
Leiterquer-
Leitertyp
2
(AWG)
• Abgeschirmte verdrillte
*1
0,75
Leitung
(18)
• Abgeschirmtes Kabel mit
Vinylmantel und
Polyethylenbeschichtung
(KPEV-S von Hitachi
Electrical Wire o. ä.)
1,25
(12)
