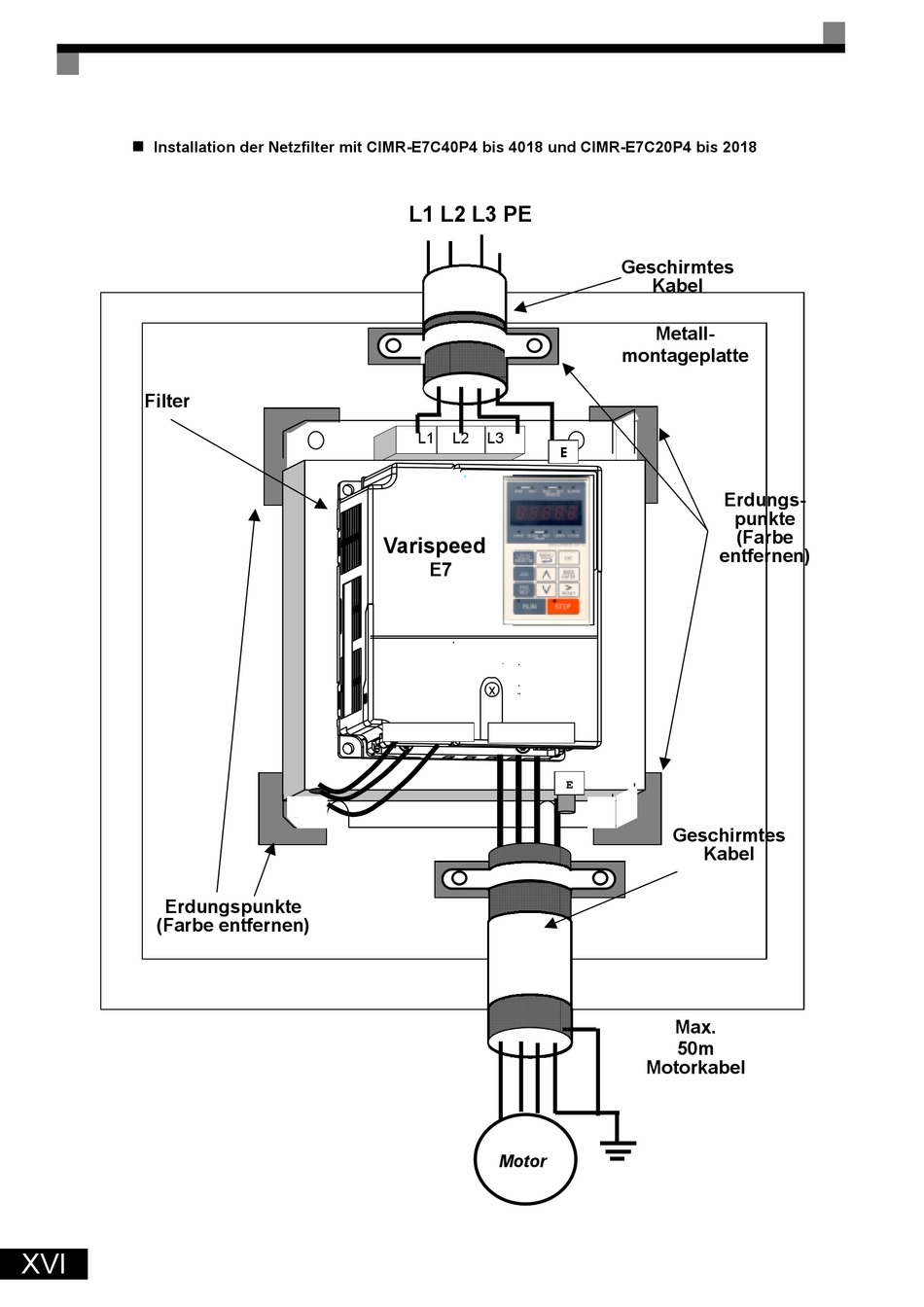

Installation der Netzfilter mit CIMR-E7C40P4 bis 4018 und CIMR-E7C20P4 bis 2018
L1 L2 L3 PE
Geschirmtes
Kabel
Metall-
montageplatte
Filter
L1 L2 L3
E
Erdungs-
punkte
(Farbe
Varispeed
entfernen)
E7
F7
E
Geschirmtes
Kabel
Erdungspunkte
(Farbe entfernen)
Max.
50m
Motorkabel
Motor
