Testbetrieb

Das Verfahren für den Testbetrieb wird in diesem Abschnitt in der Reihenfolge der einzelnen Schritte
beschrieben.
! ! ! !

Angabe des Einsatzzwecks

Vor Inbetriebnahme des Frequenzumrichters sicherstellen, daß er für die passende Applikation gewählt wurde.
Er ist vorgesehen für:
Lüfter, Gebläse, Pumpe
! ! ! !
Einstellung des Versorgungsspannungs-Jumpers (Frequenzumrichter
Spannungsklasse 400 V, 75 kW oder mehr)
Der Versorgungsspannungs-Jumper muß für Frequenzumrichter der Spannungsklasse 400 V, 75 kW oder mehr
eingestellt
werden.
Versorgungsspannung am nächsten liegt.
Bei Lieferung ist der Jumper auf 440 V eingestellt. Beträgt die Versorgungsspannung nicht 440 V, die
Einstellung wie folgt ändern.
1. Versorgungsspannung abschalten und mindestens fünf Minuten warten.
2. Prüfen, ob die CHARGE-Anzeigeleuchte erloschen ist.
3. Klemmenabdeckung abnehmen.
4. Den Jumper in der der Versorgungsspannung des Frequenzumrichters entsprechenden Position einsetzen
(siehe
Abb.
4.2).
5. Klemmenabdeckung wieder aufsetzen.
200 V Versorgungsspannung
400 V Versorgungsspannung
Den
Jumper
in
den
Spannungsstecker
Hauptstromkreisklemmen

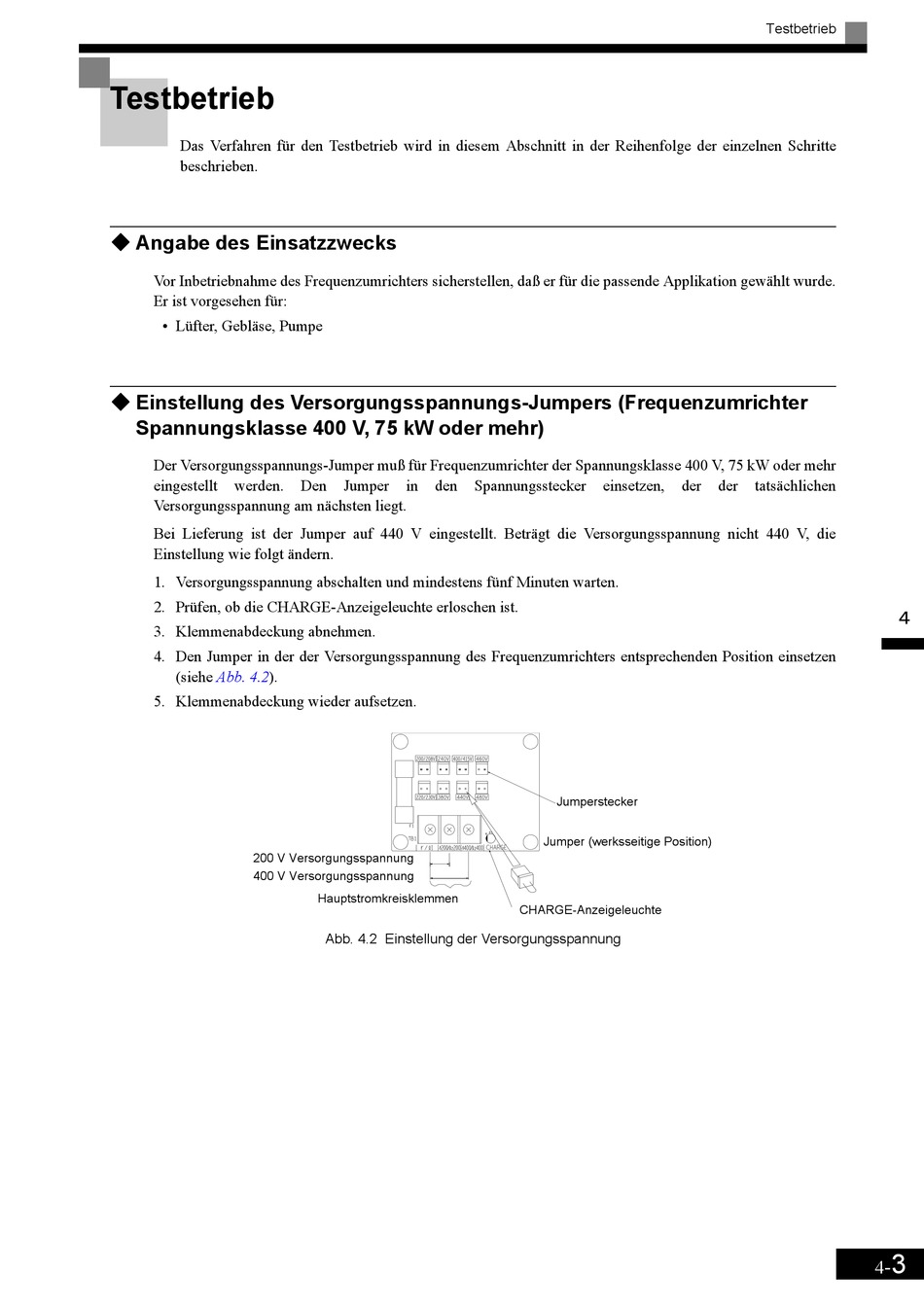

Abb. 4.2 Einstellung der Versorgungsspannung
einsetzen,
der
Jumperstecker
Jumper (werksseitige Position)
CHARGE-Anzeigeleuchte
Testbetrieb
der
tatsächlichen
3
4-
