Wenn E1-03 auf F (Benutzerdefinierte U/f-Kennlinie) eingestellt ist, können die Parameter E1-04 bis E1-10
eingestellt werden. Wenn E1-03 auf einen anderen Wert als F eingestellt ist, können die Parameter E1-04 bis
E1-10 nur gelesen werden. Wenn die U/f-Kennlinien linear sind, sind E1-07 und E1-09 auf denselben Wert zu
INFO
setzen. In diesem Fall wird E1-08 ignoriert.
Ausgangsspannung (V)
"Sicherheitshinweise zu den Einstellungen
Wenn die benutzerdefinierte U/f-Kennlinie gewählt wurde, sind die folgenden Punkte zu beachten.
Wird das Regelverfahren geändert, werden die Parameter E1-07 bis E1-10 auf die Werkseinstellungen für
•
das betreffende Regelverfahren gesetzt.
Darauf achten, daß die vier Frequenzen wie folgt eingestellt werden:
•
E1-04 (FMAX) ≥ E1-06 (FA) > E1-07 (FB) ≥ E1-09 (FMIN)

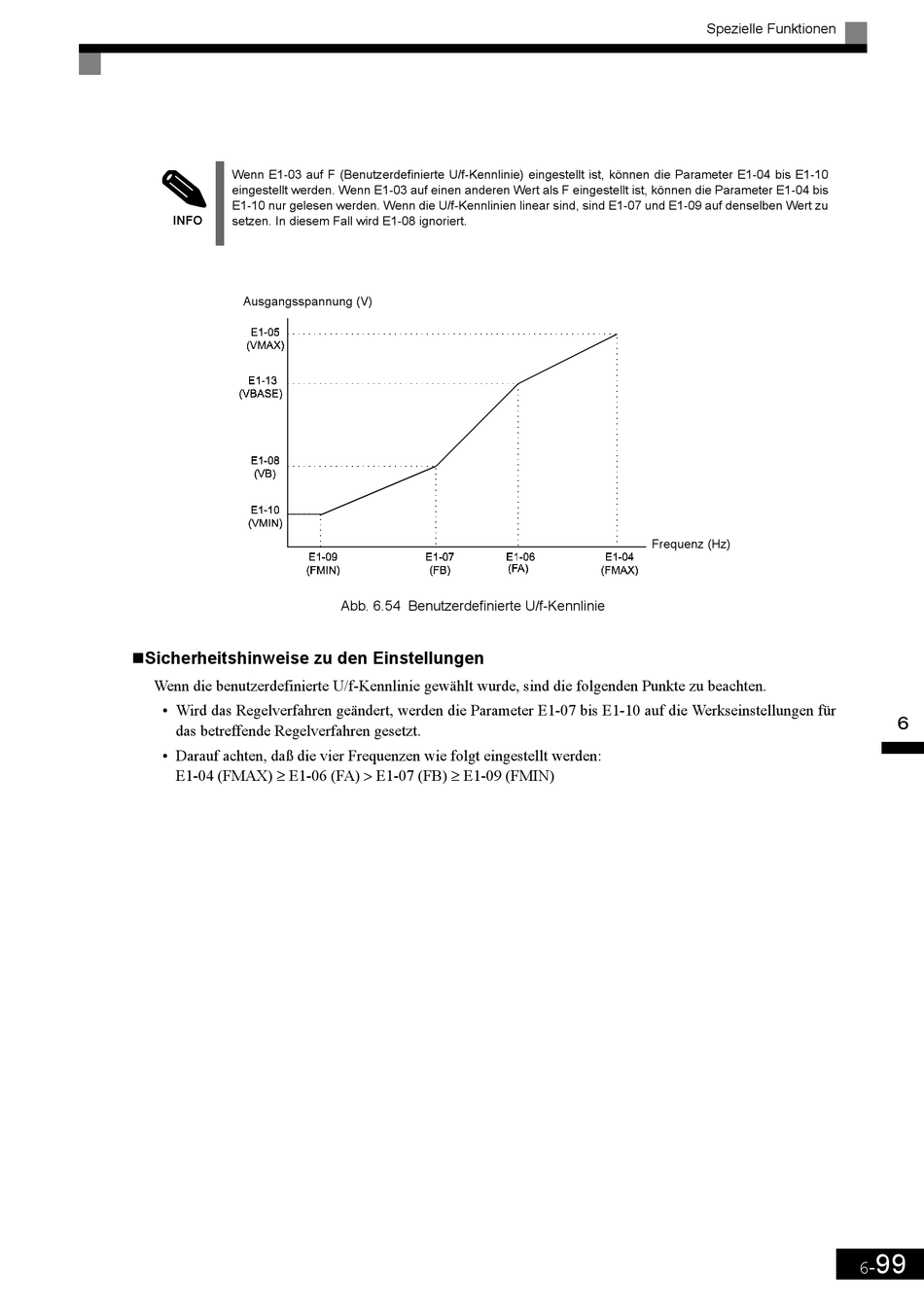

Abb. 6.54 Benutzerdefinierte U/f-Kennlinie
Spezielle Funktionen
Frequenz (Hz)
