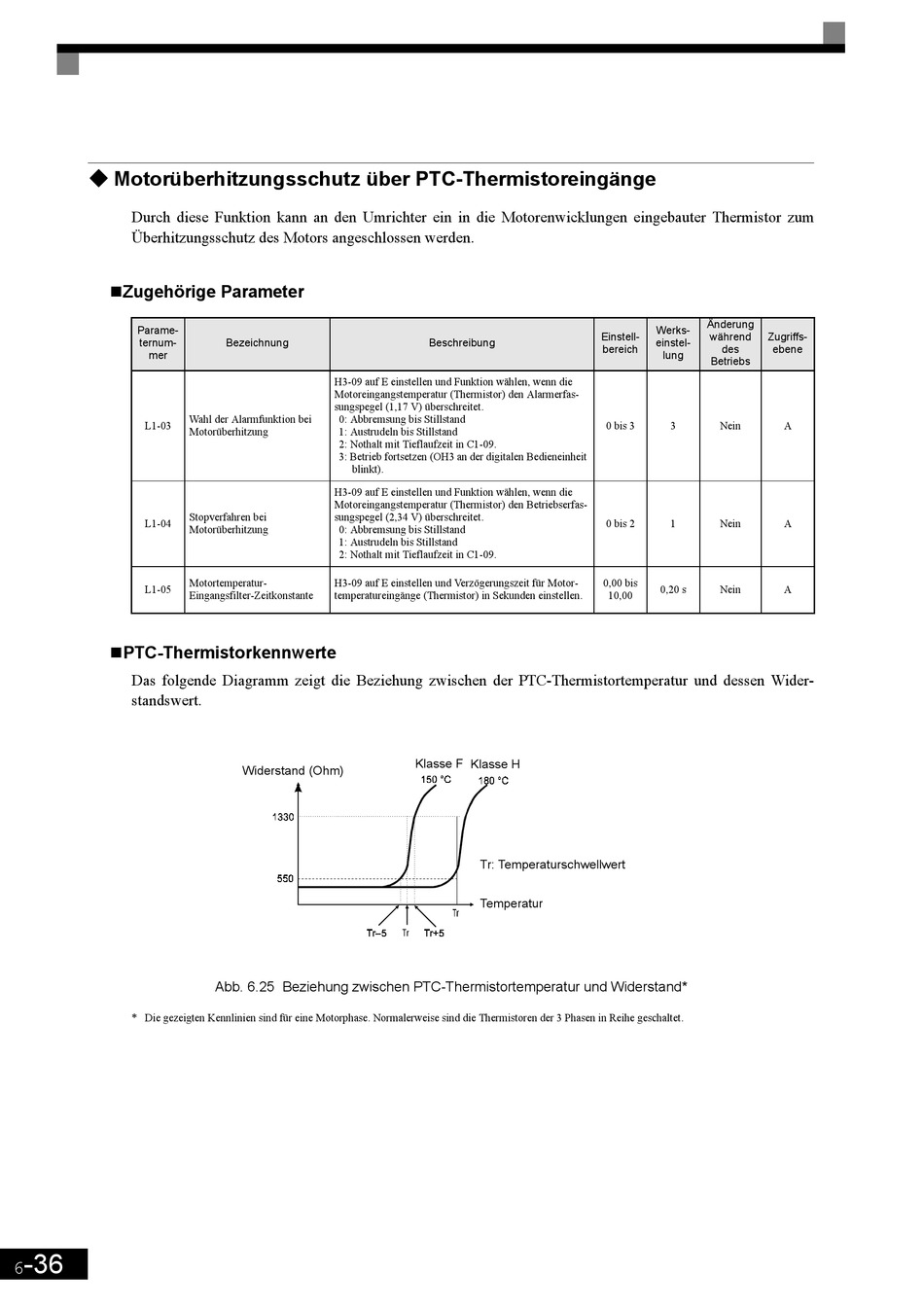

Motorüberhitzungsschutz über PTC-Thermistoreingänge
Durch diese Funktion kann an den Umrichter ein in die Motorenwicklungen eingebauter Thermistor zum
Überhitzungsschutz des Motors angeschlossen werden.
"Zugehörige Parameter
Parame-
ternum-
mer
L1-03
L1-04
L1-05
"PTC-Thermistorkennwerte
Das folgende Diagramm zeigt die Beziehung zwischen der PTC-Thermistortemperatur und dessen Wider-
standswert.
* Die gezeigten Kennlinien sind für eine Motorphase. Normalerweise sind die Thermistoren der 3 Phasen in Reihe geschaltet.
-36
6
Bezeichnung
H3-09 auf E einstellen und Funktion wählen, wenn die
Motoreingangstemperatur (Thermistor) den Alarmerfas-
sungspegel (1,17 V) überschreitet.
Wahl der Alarmfunktion bei 0: Abbremsung bis Stillstand
Motorüberhitzung 1: Austrudeln bis Stillstand
2: Nothalt mit Tieflaufzeit in C1-09.
3: Betrieb fortsetzen (OH3 an der digitalen Bedieneinheit
blinkt).
H3-09 auf E einstellen und Funktion wählen, wenn die
Motoreingangstemperatur (Thermistor) den Betriebserfas-
Stopverfahren bei sungspegel (2,34 V) überschreitet.
Motorüberhitzung 0: Abbremsung bis Stillstand
1: Austrudeln bis Stillstand
2: Nothalt mit Tieflaufzeit in C1-09.
Motortemperatur- H3-09 auf E einstellen und Verzögerungszeit für Motor-
Eingangsfilter-Zeitkonstante temperatureingänge (Thermistor) in Sekunden einstellen.
Widerstand (Ohm)
Abb. 6.25 Beziehung zwischen PTC-Thermistortemperatur und Widerstand*
Beschreibung
Klasse F Klasse H
Tr: Temperaturschwellwert
Temperatur
Änderung
Werks-
Einstell- während Zugriffs-
einstel-
bereich des ebene
lung
Betriebs
0 bis 3 3 Nein
0 bis 2 1 Nein
0,00 bis
0,20 s Nein
10,00
A
A
A
