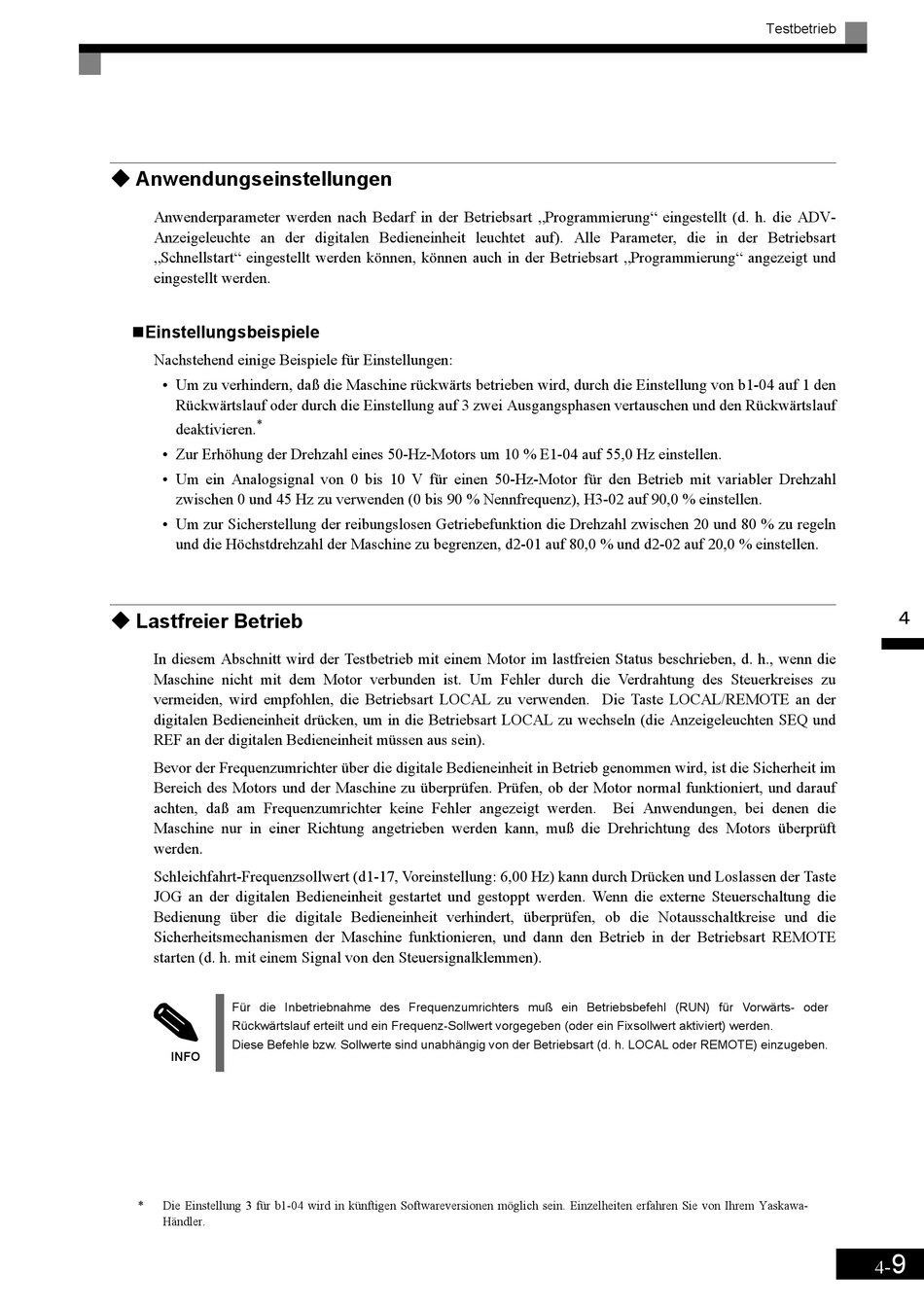

Anwendungseinstellungen

Anwenderparameter werden nach Bedarf in der Betriebsart „Programmierung" eingestellt (d. h. die ADV-
Anzeigeleuchte an der digitalen Bedieneinheit leuchtet auf). Alle Parameter, die in der Betriebsart
„Schnellstart" eingestellt werden können, können auch in der Betriebsart „Programmierung" angezeigt und
eingestellt werden.

"Einstellungsbeispiele

Nachstehend einige Beispiele für Einstellungen:
Um zu verhindern, daß die Maschine rückwärts betrieben wird, durch die Einstellung von b1-04 auf 1 den
•
Rückwärtslauf oder durch die Einstellung auf 3 zwei Ausgangsphasen vertauschen und den Rückwärtslauf
*
deaktivieren.
Zur Erhöhung der Drehzahl eines 50-Hz-Motors um 10 % E1-04 auf 55,0 Hz einstellen.
•
Um ein Analogsignal von 0 bis 10 V für einen 50-Hz-Motor für den Betrieb mit variabler Drehzahl
•
zwischen 0 und 45 Hz zu verwenden (0 bis 90 % Nennfrequenz), H3-02 auf 90,0 % einstellen.
Um zur Sicherstellung der reibungslosen Getriebefunktion die Drehzahl zwischen 20 und 80 % zu regeln
•
und die Höchstdrehzahl der Maschine zu begrenzen, d2-01 auf 80,0 % und d2-02 auf 20,0 % einstellen.
! ! ! !

Lastfreier Betrieb

In diesem Abschnitt wird der Testbetrieb mit einem Motor im lastfreien Status beschrieben, d. h., wenn die
Maschine nicht mit dem Motor verbunden ist. Um Fehler durch die Verdrahtung des Steuerkreises zu
vermeiden, wird empfohlen, die Betriebsart LOCAL zu verwenden. Die Taste LOCAL/REMOTE an der
digitalen Bedieneinheit drücken, um in die Betriebsart LOCAL zu wechseln (die Anzeigeleuchten SEQ und
REF an der digitalen Bedieneinheit müssen aus sein).
Bevor der Frequenzumrichter über die digitale Bedieneinheit in Betrieb genommen wird, ist die Sicherheit im
Bereich des Motors und der Maschine zu überprüfen. Prüfen, ob der Motor normal funktioniert, und darauf
achten, daß am Frequenzumrichter keine Fehler angezeigt werden.
Maschine nur in einer Richtung angetrieben werden kann, muß die Drehrichtung des Motors überprüft
werden.
Schleichfahrt-Frequenzsollwert (d1-17, Voreinstellung: 6,00 Hz) kann durch Drücken und Loslassen der Taste
JOG an der digitalen Bedieneinheit gestartet und gestoppt werden. Wenn die externe Steuerschaltung die
Bedienung über die digitale Bedieneinheit verhindert, überprüfen, ob die Notausschaltkreise und die
Sicherheitsmechanismen der Maschine funktionieren, und dann den Betrieb in der Betriebsart REMOTE
starten (d. h. mit einem Signal von den Steuersignalklemmen).
Für die Inbetriebnahme des Frequenzumrichters muß ein Betriebsbefehl (RUN) für Vorwärts- oder
Rückwärtslauf erteilt und ein Frequenz-Sollwert vorgegeben (oder ein Fixsollwert aktiviert) werden.
Diese Befehle bzw. Sollwerte sind unabhängig von der Betriebsart (d. h. LOCAL oder REMOTE) einzugeben.
INFO
* Die Einstellung 3 für b1-04 wird in künftigen Softwareversionen möglich sein. Einzelheiten erfahren Sie von Ihrem Yaskawa-
Händler.
