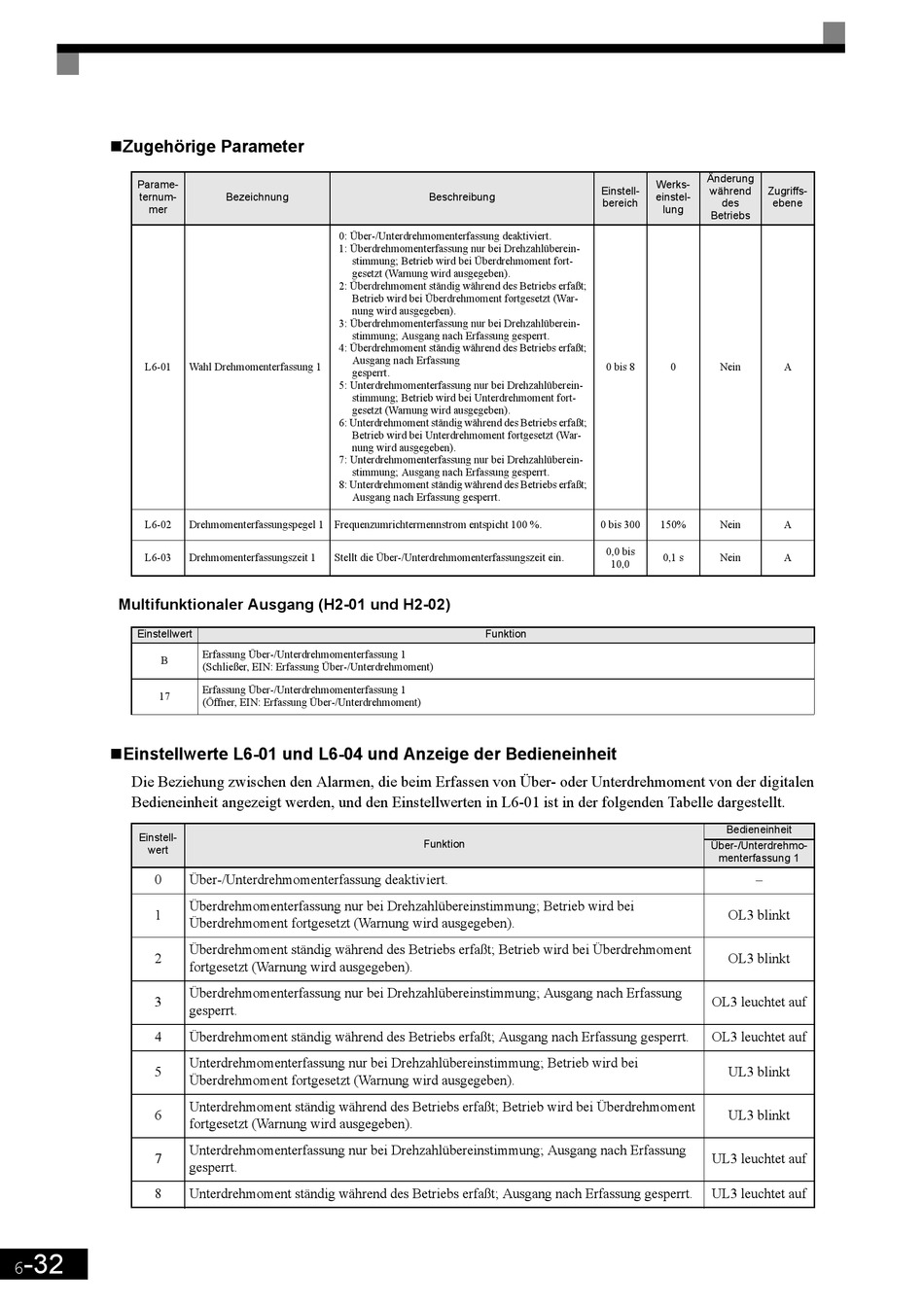

"Zugehörige Parameter
Parame-
ternum-
mer
L6-01
L6-02
L6-03

Multifunktionaler Ausgang (H2-01 und H2-02)

Einstellwert
B
17

"Einstellwerte L6-01 und L6-04 und Anzeige der Bedieneinheit

Die Beziehung zwischen den Alarmen, die beim Erfassen von Über- oder Unterdrehmoment von der digitalen
Bedieneinheit angezeigt werden, und den Einstellwerten in L6-01 ist in der folgenden Tabelle dargestellt.
Einstell-
wert
0
1
2
3
4
5
6
7
8
-32
6
Bezeichnung
0: Über-/Unterdrehmomenterfassung deaktiviert.
1: Überdrehmomenterfassung nur bei Drehzahlüberein-
stimmung; Betrieb wird bei Überdrehmoment fort-
gesetzt (Warnung wird ausgegeben).
2: Überdrehmoment ständig während des Betriebs erfaßt;
Betrieb wird bei Überdrehmoment fortgesetzt (War-
nung wird ausgegeben).
3: Überdrehmomenterfassung nur bei Drehzahlüberein-
stimmung; Ausgang nach Erfassung gesperrt.
4: Überdrehmoment ständig während des Betriebs erfaßt;
Ausgang nach Erfassung
Wahl Drehmomenterfassung 1
gesperrt.
5: Unterdrehmomenterfassung nur bei Drehzahlüberein-
stimmung; Betrieb wird bei Unterdrehmoment fort-
gesetzt (Warnung wird ausgegeben).
6: Unterdrehmoment ständig während des Betriebs erfaßt;
Betrieb wird bei Unterdrehmoment fortgesetzt (War-
nung wird ausgegeben).
7: Unterdrehmomenterfassung nur bei Drehzahlüberein-
stimmung; Ausgang nach Erfassung gesperrt.
8: Unterdrehmoment ständig während des Betriebs erfaßt;
Ausgang nach Erfassung gesperrt.
Drehmomenterfassungspegel 1 Frequenzumrichterrnennstrom entspicht 100 %.
Drehmomenterfassungszeit 1 Stellt die Über-/Unterdrehmomenterfassungszeit ein.
Erfassung Über-/Unterdrehmomenterfassung 1
(Schließer, EIN: Erfassung Über-/Unterdrehmoment)
Erfassung Über-/Unterdrehmomenterfassung 1
(Öffner, EIN: Erfassung Über-/Unterdrehmoment)
Über-/Unterdrehmomenterfassung deaktiviert.
Überdrehmomenterfassung nur bei Drehzahlübereinstimmung; Betrieb wird bei
Überdrehmoment fortgesetzt (Warnung wird ausgegeben).
Überdrehmoment ständig während des Betriebs erfaßt; Betrieb wird bei Überdrehmoment
fortgesetzt (Warnung wird ausgegeben).
Überdrehmomenterfassung nur bei Drehzahlübereinstimmung; Ausgang nach Erfassung
gesperrt.
Überdrehmoment ständig während des Betriebs erfaßt; Ausgang nach Erfassung gesperrt.
Unterdrehmomenterfassung nur bei Drehzahlübereinstimmung; Betrieb wird bei
Überdrehmoment fortgesetzt (Warnung wird ausgegeben).
Unterdrehmoment ständig während des Betriebs erfaßt; Betrieb wird bei Überdrehmoment
fortgesetzt (Warnung wird ausgegeben).
Unterdrehmomenterfassung nur bei Drehzahlübereinstimmung; Ausgang nach Erfassung
gesperrt.
Unterdrehmoment ständig während des Betriebs erfaßt; Ausgang nach Erfassung gesperrt.
Beschreibung
Funktion
Funktion
Änderung
Werks-
Einstell- während Zugriffs-
einstel-
bereich des ebene
lung
Betriebs
0 bis 8 0 Nein
0 bis 300 150% Nein
0,0 bis
0,1 s Nein
10,0
Bedieneinheit
Über-/Unterdrehmo-
menterfassung 1
–
OL3 blinkt
OL3 blinkt
OL3 leuchtet auf
OL3 leuchtet auf
UL3 blinkt
UL3 blinkt
UL3 leuchtet auf
UL3 leuchtet auf
A
A
A
