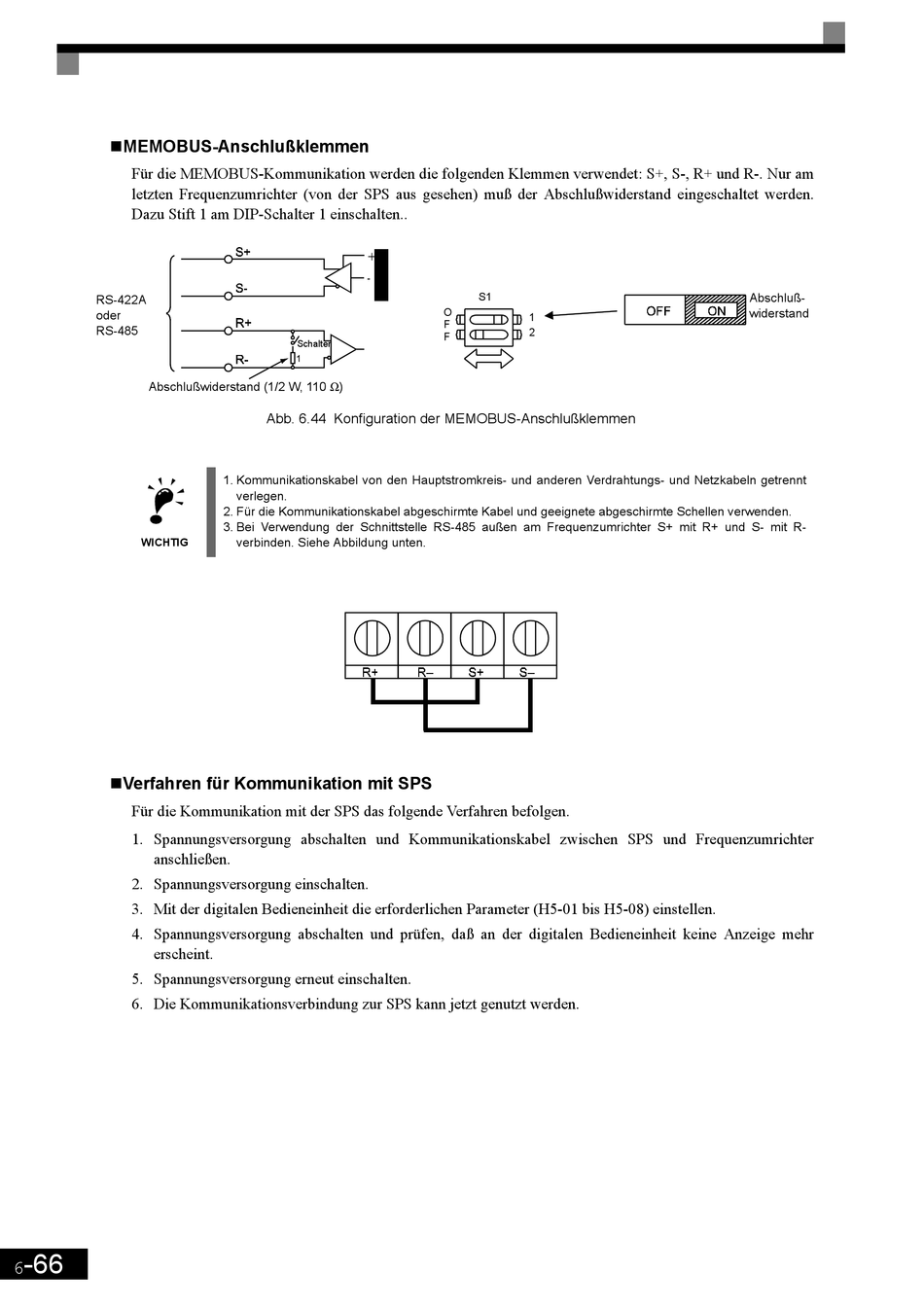

"MEMOBUS-Anschlußklemmen
Für die MEMOBUS-Kommunikation werden die folgenden Klemmen verwendet: S+, S-, R+ und R-. Nur am
letzten Frequenzumrichter (von der SPS aus gesehen) muß der Abschlußwiderstand eingeschaltet werden.
Dazu Stift 1 am DIP-Schalter 1 einschalten..
RS-422A
oder
RS-485
Abschlußwiderstand (1/2 W, 110 Ω)
WICHTIG
"Verfahren für Kommunikation mit SPS
Für die Kommunikation mit der SPS das folgende Verfahren befolgen.
1. Spannungsversorgung abschalten und Kommunikationskabel zwischen SPS und Frequenzumrichter
anschließen.
2. Spannungsversorgung einschalten.
3. Mit der digitalen Bedieneinheit die erforderlichen Parameter (H5-01 bis H5-08) einstellen.
4. Spannungsversorgung abschalten und prüfen, daß an der digitalen Bedieneinheit keine Anzeige mehr
erscheint.
5. Spannungsversorgung erneut einschalten.
6. Die Kommunikationsverbindung zur SPS kann jetzt genutzt werden.
-66
6
Schalter
Abb. 6.44 Konfiguration der MEMOBUS-Anschlußklemmen
1. Kommunikationskabel von den Hauptstromkreis- und anderen Verdrahtungs- und Netzkabeln getrennt
verlegen.
2. Für die Kommunikationskabel abgeschirmte Kabel und geeignete abgeschirmte Schellen verwenden.
3. Bei Verwendung der Schnittstelle RS-485 außen am Frequenzumrichter S+ mit R+ und S- mit R-
verbinden. Siehe Abbildung unten.
S1
O
1
F
2
F
Abschluß-
widerstand
