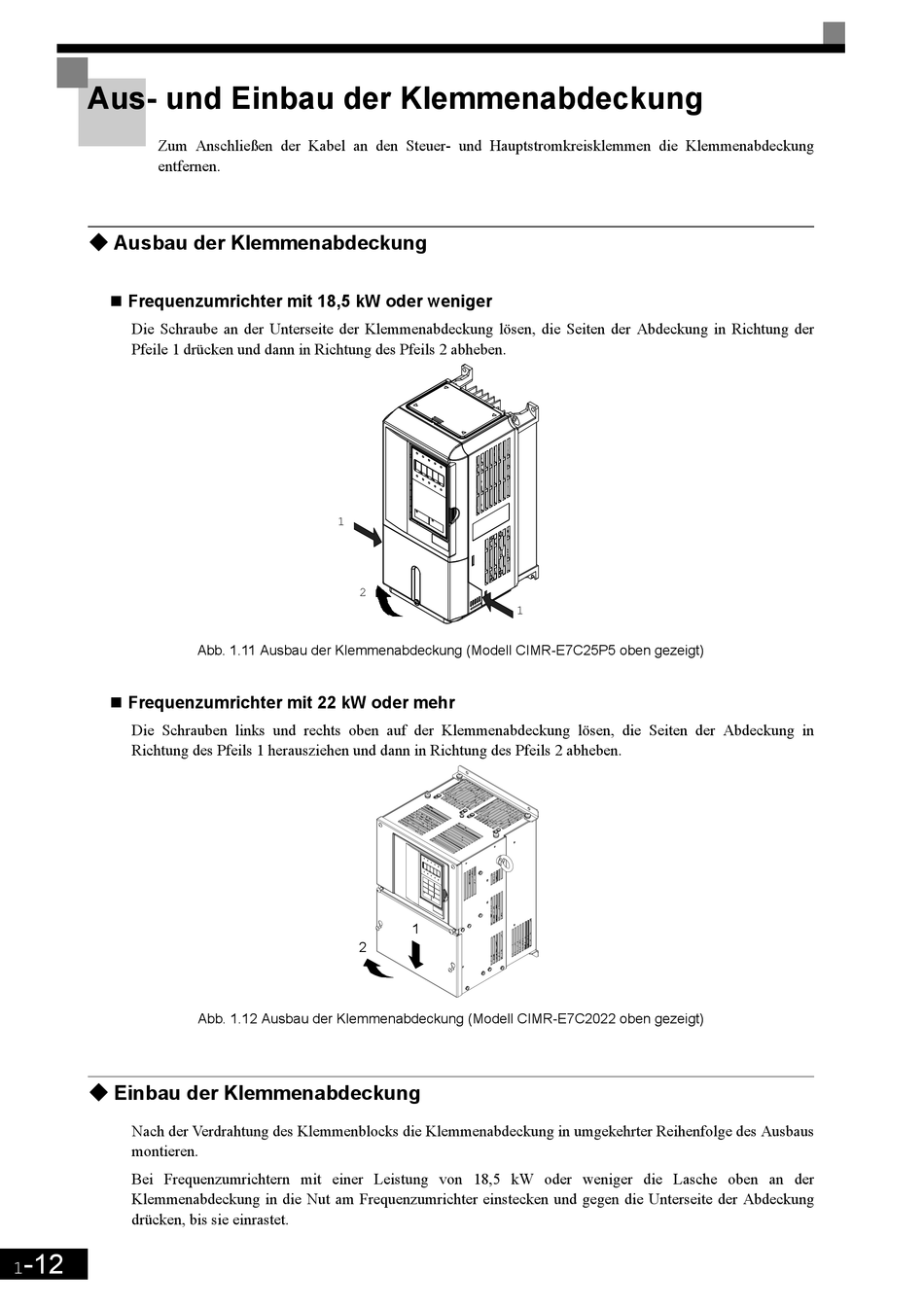

Aus- und Einbau der Klemmenabdeckung

Zum Anschließen der Kabel an den Steuer- und Hauptstromkreisklemmen die Klemmenabdeckung
entfernen.
! ! ! !

Ausbau der Klemmenabdeckung

" Frequenzumrichter mit 18,5 kW oder weniger
Die Schraube an der Unterseite der Klemmenabdeckung lösen, die Seiten der Abdeckung in Richtung der
Pfeile 1 drücken und dann in Richtung des Pfeils 2 abheben.
" Frequenzumrichter mit 22 kW oder mehr
Die Schrauben links und rechts oben auf der Klemmenabdeckung lösen, die Seiten der Abdeckung in
Richtung des Pfeils 1 herausziehen und dann in Richtung des Pfeils 2 abheben.
! ! ! !

Einbau der Klemmenabdeckung

Nach der Verdrahtung des Klemmenblocks die Klemmenabdeckung in umgekehrter Reihenfolge des Ausbaus
montieren.
Bei Frequenzumrichtern mit einer Leistung von 18,5 kW oder weniger die Lasche oben an der
Klemmenabdeckung in die Nut am Frequenzumrichter einstecken und gegen die Unterseite der Abdeckung
drücken, bis sie einrastet.
-12
1
1
2
Abb. 1.11 Ausbau der Klemmenabdeckung (Modell CIMR-E7C25P5 oben gezeigt)
2
Abb. 1.12 Ausbau der Klemmenabdeckung (Modell CIMR-E7C2022 oben gezeigt)
