Aus- und Einbau der Steuerklemmenkarte

"Steuerklemmenkarte ausbauen

1. Digitale Bedieneinheit und Frontblende ausbauen.
2. Die an FE und NC an der Steuerklemmenkarte angeschlossenen Verbinder ausbauen.
3. Schrauben (1) an der linken und rechten Seite der Steuerklemmen lösen, bis sie sich frei drehen lassen.
(Die Schrauben müssen nicht ganz herausgedreht werden.)
4. Die Klemmenkarte nach unten (in Richtung 2) herausziehen.

"Steuerklemmenkarte einbauen

Zum Einbau der Klemmenkarte die Anleitung zum Ausbau in umgekehrter Reihenfolge anwenden.
Prüfen, ob die Klemmenkarte und die Steuerkarte am Stecker CN5 richtig aufeinander treffen, bevor die
Klemmenkarte eingebaut wird.
Wird die Karte mit Gewalt eingedrückt, können sich die Verbindungsstifte verbiegen!
WICHTIG
-6
8
Aus- und Einbau der
Steuerklemmenkarte

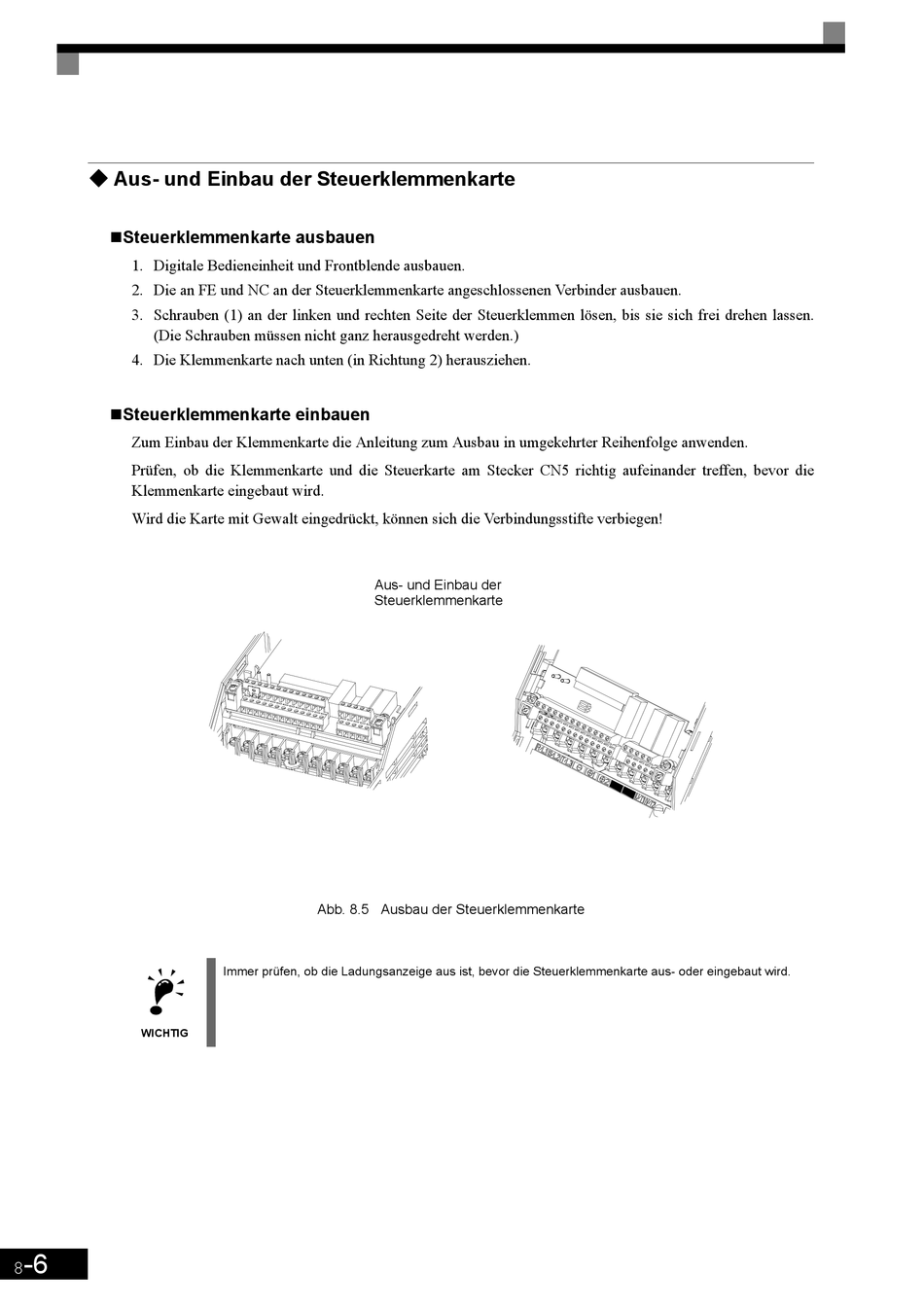

Abb. 8.5 Ausbau der Steuerklemmenkarte
Immer prüfen, ob die Ladungsanzeige aus ist, bevor die Steuerklemmenkarte aus- oder eingebaut wird.
