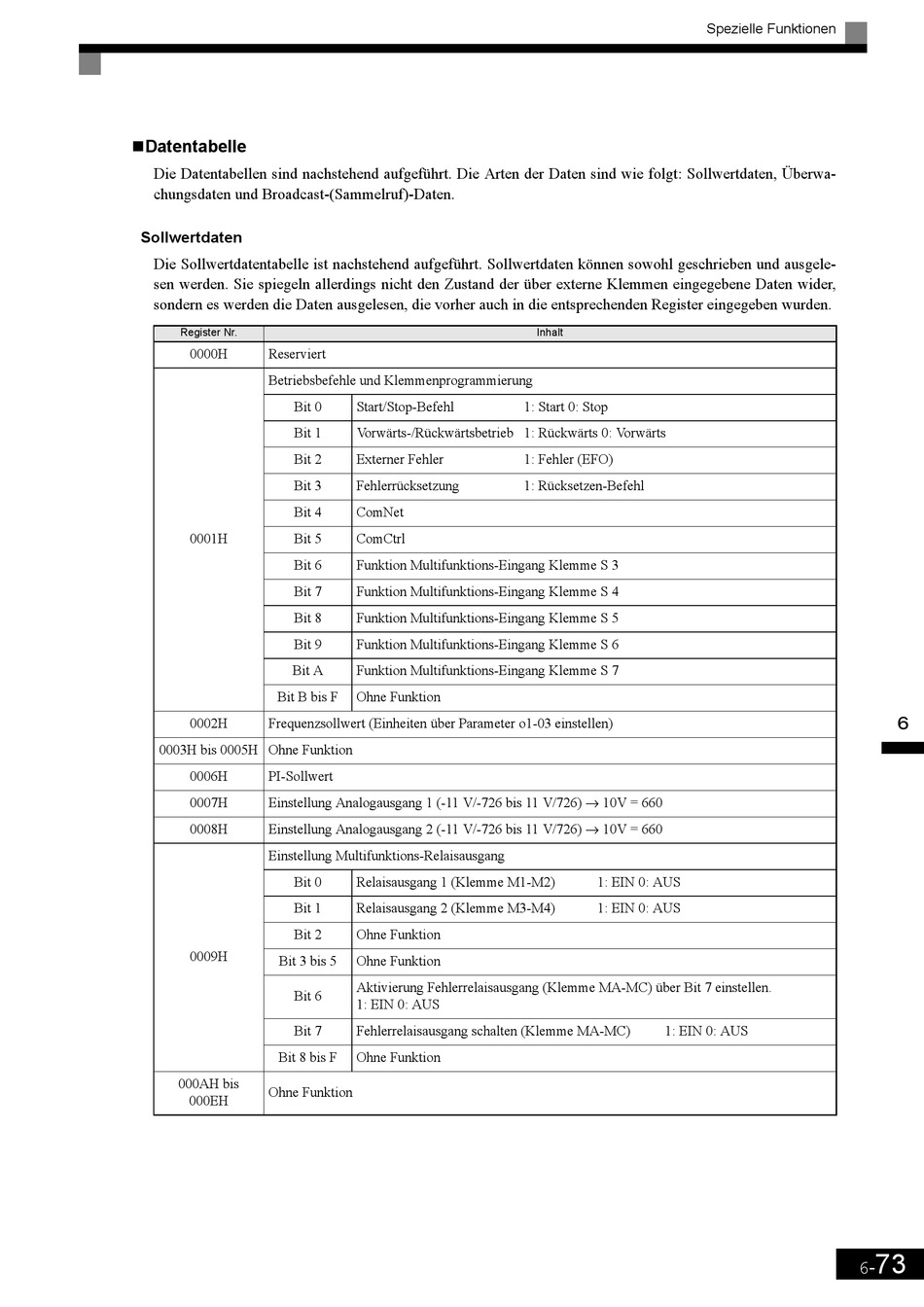

"Datentabelle
Die Datentabellen sind nachstehend aufgeführt. Die Arten der Daten sind wie folgt: Sollwertdaten, Überwa-
chungsdaten und Broadcast-(Sammelruf)-Daten.
Sollwertdaten
Die Sollwertdatentabelle ist nachstehend aufgeführt. Sollwertdaten können sowohl geschrieben und ausgele-
sen werden. Sie spiegeln allerdings nicht den Zustand der über externe Klemmen eingegebene Daten wider,
sondern es werden die Daten ausgelesen, die vorher auch in die entsprechenden Register eingegeben wurden.
Register Nr.
0000H Reserviert
Betriebsbefehle und Klemmenprogrammierung
Bit 0
Bit 1
Bit 2
Bit 3
Bit 4
0001H Bit 5
Bit 6
Bit 7
Bit 8
Bit 9
Bit A
Bit B bis F
0002H Frequenzsollwert (Einheiten über Parameter o1-03 einstellen)
0003H bis 0005H Ohne Funktion
0006H PI-Sollwert
Einstellung Analogausgang 1 (-11 V/-726 bis 11 V/726) → 10V = 660
0007H
Einstellung Analogausgang 2 (-11 V/-726 bis 11 V/726) → 10V = 660
0008H
Einstellung Multifunktions-Relaisausgang
Bit 0
Bit 1
Bit 2
0009H
Bit 3 bis 5
Bit 6
Bit 7
Bit 8 bis F
000AH bis
Ohne Funktion
000EH
Start/Stop-Befehl 1: Start 0: Stop
Vorwärts-/Rückwärtsbetrieb 1: Rückwärts 0: Vorwärts
Externer Fehler 1: Fehler (EFO)
Fehlerrücksetzung 1: Rücksetzen-Befehl
ComNet
ComCtrl
Funktion Multifunktions-Eingang Klemme S 3
Funktion Multifunktions-Eingang Klemme S 4
Funktion Multifunktions-Eingang Klemme S 5
Funktion Multifunktions-Eingang Klemme S 6
Funktion Multifunktions-Eingang Klemme S 7
Ohne Funktion
Relaisausgang 1 (Klemme M1-M2)
Relaisausgang 2 (Klemme M3-M4)
Ohne Funktion
Ohne Funktion
Aktivierung Fehlerrelaisausgang (Klemme MA-MC) über Bit 7 einstellen.
1: EIN 0: AUS
Fehlerrelaisausgang schalten (Klemme MA-MC)
Ohne Funktion
Spezielle Funktionen
Inhalt
1: EIN 0: AUS
1: EIN 0: AUS
1: EIN 0: AUS
