"Einstellungsbeispiel

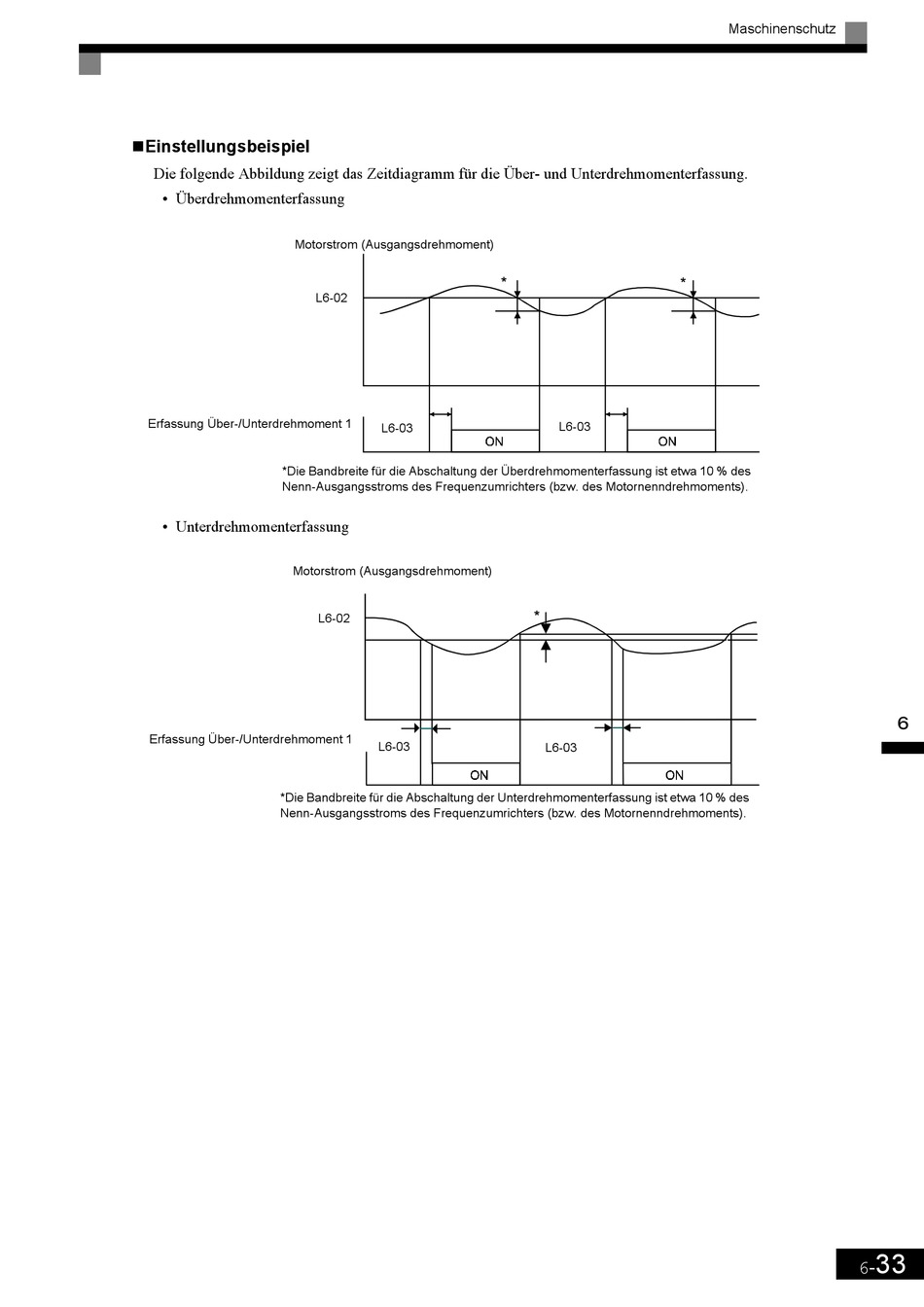

Die folgende Abbildung zeigt das Zeitdiagramm für die Über- und Unterdrehmomenterfassung.
Überdrehmomenterfassung
•
Motorstrom (Ausgangsdrehmoment)
Erfassung Über-/Unterdrehmoment 1
*Die Bandbreite für die Abschaltung der Überdrehmomenterfassung ist etwa 10 % des
Nenn-Ausgangsstroms des Frequenzumrichters (bzw. des Motornenndrehmoments).
Unterdrehmomenterfassung
•
Motorstrom (Ausgangsdrehmoment)
Erfassung Über-/Unterdrehmoment 1
*Die Bandbreite für die Abschaltung der Unterdrehmomenterfassung ist etwa 10 % des
Nenn-Ausgangsstroms des Frequenzumrichters (bzw. des Motornenndrehmoments).
L6-02
L6-03
L6-02
L6-03
L6-03
L6-03
Maschinenschutz
33
6-
