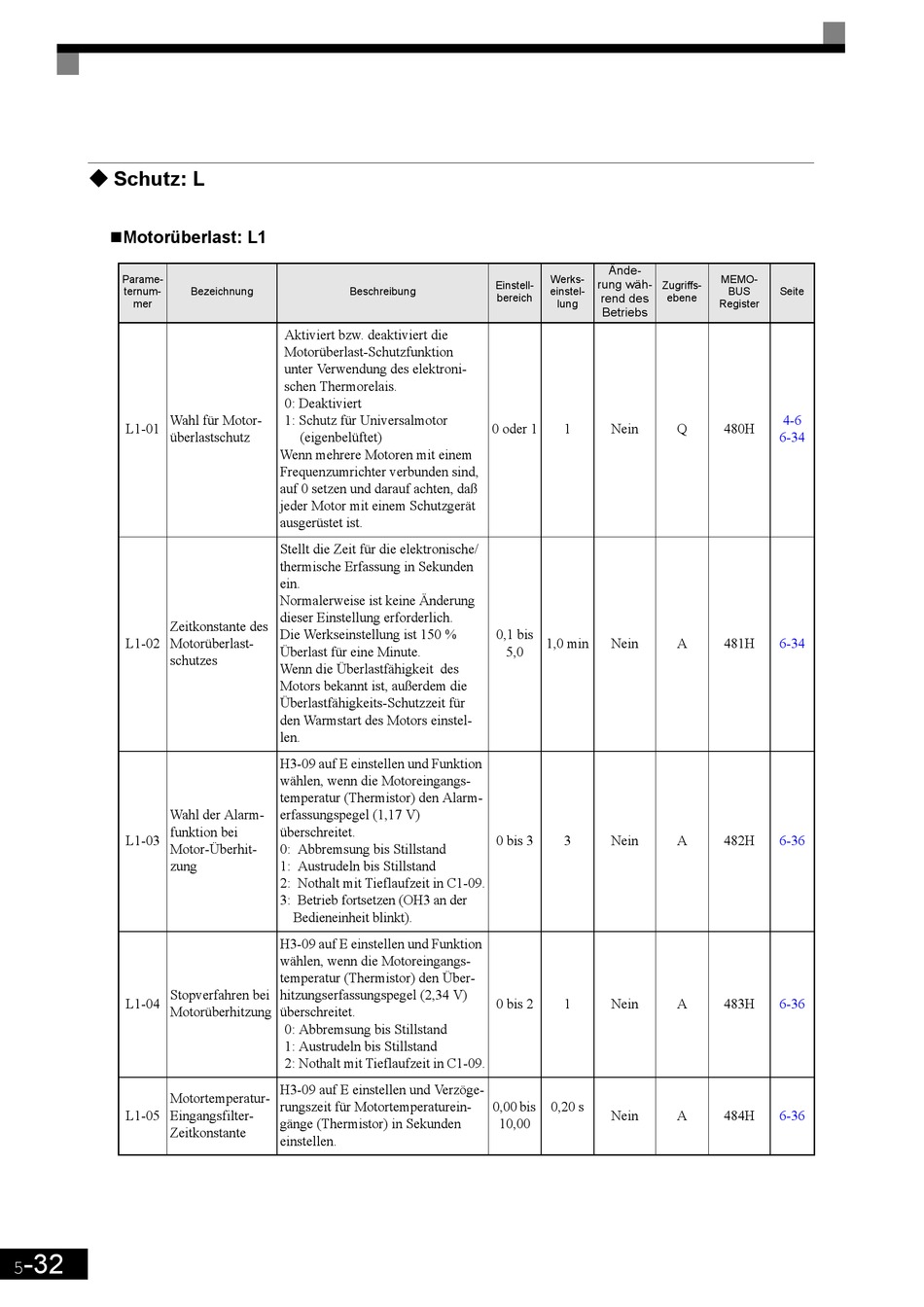

Schutz: L
"Motorüberlast: L1
Parame-
ternum-
mer
Wahl für Motor-
L1-01
überlastschutz
Zeitkonstante des
L1-02
Motorüberlast-
schutzes
Wahl der Alarm-
funktion bei
L1-03
Motor-Überhit-
zung
Stopverfahren bei
L1-04
Motorüberhitzung
Motortemperatur-
L1-05
Eingangsfilter-
Zeitkonstante
-32
5
Bezeichnung
Beschreibung
Aktiviert bzw. deaktiviert die
Motorüberlast-Schutzfunktion
unter Verwendung des elektroni-
schen Thermorelais.
0: Deaktiviert
1: Schutz für Universalmotor
(eigenbelüftet)
Wenn mehrere Motoren mit einem
Frequenzumrichter verbunden sind,
auf 0 setzen und darauf achten, daß
jeder Motor mit einem Schutzgerät
ausgerüstet ist.
Stellt die Zeit für die elektronische/
thermische Erfassung in Sekunden
ein.
Normalerweise ist keine Änderung
dieser Einstellung erforderlich.
Die Werkseinstellung ist 150 %
Überlast für eine Minute.
Wenn die Überlastfähigkeit des
Motors bekannt ist, außerdem die
Überlastfähigkeits-Schutzzeit für
den Warmstart des Motors einstel-
len.
H3-09 auf E einstellen und Funktion
wählen, wenn die Motoreingangs-
temperatur (Thermistor) den Alarm-
erfassungspegel (1,17 V)
überschreitet.
0: Abbremsung bis Stillstand
1: Austrudeln bis Stillstand
2: Nothalt mit Tieflaufzeit in C1-09.
3: Betrieb fortsetzen (OH3 an der
Bedieneinheit blinkt).
H3-09 auf E einstellen und Funktion
wählen, wenn die Motoreingangs-
temperatur (Thermistor) den Über-
hitzungserfassungspegel (2,34 V)
überschreitet.
0: Abbremsung bis Stillstand
1: Austrudeln bis Stillstand
2: Nothalt mit Tieflaufzeit in C1-09.
H3-09 auf E einstellen und Verzöge-
rungszeit für Motortemperaturein-
gänge (Thermistor) in Sekunden
einstellen.
Ände-
Werks-
rung wäh-
Einstell-
Zugriffs-
einstel-
rend des
bereich
lung
Betriebs
0 oder 1
1
Nein
0,1 bis
1,0 min
Nein
5,0
0 bis 3
3
Nein
0 bis 2
1
Nein
0,00 bis
0,20 s
Nein
10,00
MEMO-
BUS
Seite
ebene
Register
4-6
Q
480H
6-34
A
481H
6-34
A
482H
6-36
A
483H
6-36
A
484H
6-36
