GÜÇ ÇIKIŞ ÜNİTELERİNİN BAĞLANMASI
Güvenlik bilgisi: Kontrolörü çalıştırmadan ve elektriksel ekipman bağlantıları
üzerinde işlere başlamadan önce güç beslemesi tamamen kapatılmış olmalıdır.
Uyarı: 230 VAC
Sirkülasyon pompası kontrolör üzerinden çalıştırılacaksa, önceden bağlanmış olan kablodan
üç güvenlik terminalini ayırın ve kabloyu aşağıdaki şekilde sirkülasyon pompasına bağlayın:
Yeşil/sarı: Toprak PE
Mavi: Nötr N
Kahverengi/siyah/gri: Faz L
Lütfen dikkat edin: Pompa bağlanmamışsa, çarpılmalara sebebiyet vermemek için elektrik
teknisyeni kabloyu sökmelidir.

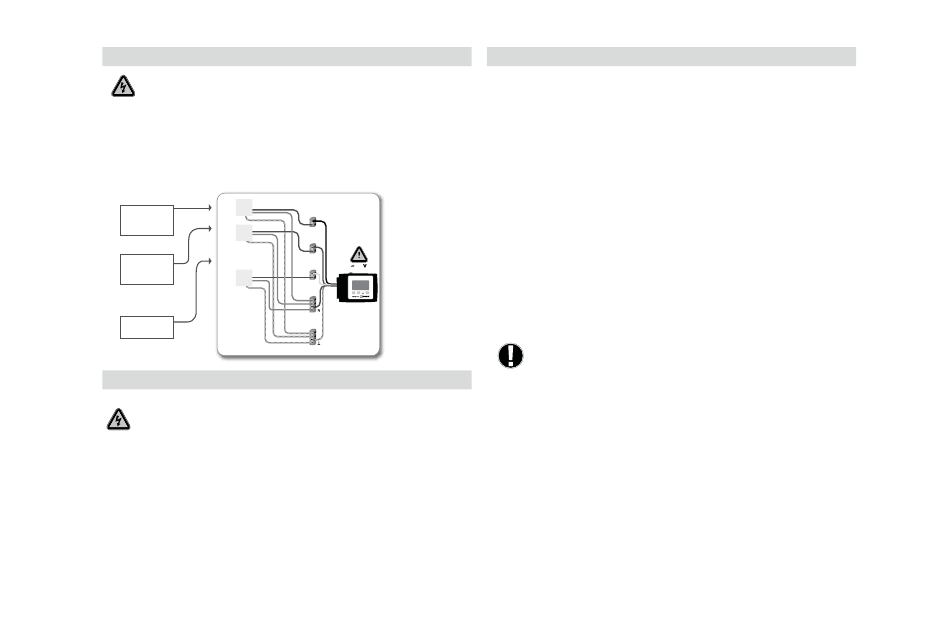

Çıkış 1-
Pompa denetimi
P1
Faz L
Nötr N
Toprak PE P2
Çıkış 2-
Ekstra işlev
Faz L
Nötr N
P3
Toprak PE
Çıkış 3-
Yard. ısıtma
Faz L
Nötr N
GÜÇ BESLEMESİ - ELEKTRİK BAĞLANTISI
Güvenlik bilgisi: Kontrolörü çalıştırmadan ve elektriksel ekipman bağlantıları
üzerinde işlere başlamadan önce güç beslemesi tamamen kapatılmış olmalıdır.
Uyarı: 230 VAC
Lütfen dikkat edin: Bu kontrolör asla güvenlik cihazlarının yerine geçmez. Gerekirse
montajda donma, yanma ve aşırı basınç korumaları ve benzeri önlemler alınmalıdır.
Kontrolör sadece kalifiye bir elektrik teknisyeni tarafından standartlara ve/veya yerel
yönetmeliklere uygun olarak monte edilmelidir.
90C kontrolörünün kablo bağlantıları aşağıdaki sırayla yapılmalıdır:
"Power supply" (güç beslemesi) etiketli önceden bağlanmış kabloyu, toprak kontağına sahip
bir 230 V / 50 Hz elektrik prizine bağlayın.
Kablo bağlantısı:
Yeşil/sarı: Toprak PE
Mavi: Nötr N
Kahverengi: Faz L
KURULUM
DEVREYE ALMA YARDIMI / KURULUM SİHİRBAZI
Kontrolör ilk kez açıldığında ve dil ve saat ayarlandıktan sonra, devreye alma yardımını
kullanarak kontrolörü parametrelendirmek isteyip istemediğiniz sorulur. Devreye alma
yardımı iptal de edilebilir veya her zaman 9.2 Özel işlevler menüsünden tekrar çağırılabilir.
Devreye alma yardımı, size gerekli temel ayarlar için doğru sırada rehberlik eder ve
ekrandaki her parametreyle ilgili kısa açıklamalar sağlar.
"Esc" tuşuna basıldığında bir önceki değere geri gidilir ve seçilen ayara tekrar göz atılabilir
veya gerekirse bu ayar değiştirebilir. "Esc" tuşuna bir kez daha basıldığında, seçim
modunda adım adım geriye gidilir ve böylece devreye alma yardımı iptal edilir.
SERBEST DEVREYE ALMA
Devreye alma yardımını kullanmamaya karar verirseniz, gerekli ayarları aşağıdaki sırada
yapmanız gerekir:
Siyah
- Menü 12.
Kahverengi
- Menü 3.
~230
- Menü 5
Gri
- Menü 8.
- Menü 9.
Mavi
- Menü 4.2
Sarı/Yeşil
Lisan
Saat, tarih ve çalışma saatleri
Isıtma devresi için ayarlar, tüm ayarlar
İstenirse koruyucu işlevler
İstenirse özel işlevler
Manuel" çalışma modu tüm ekipmanlar bağlıyken röle çıkışlarını test
etmek ve sensör değerlerinin mantıklı olup olmadığını kontrol etmek için
kullanılmalıdır. Ardından otomatik moda geçilir.
Takip eden sayfalardaki münferit parametreler için açıklamalara bakın ve
uygulamanız için başka ayarlamaların gerekip gerekmediğine karar verin.
