AUTOMAATIKA
EE
PALUN LUGEGE NEED JUHISED ENNE AUTOMAATIKA KASUTAMIST LÄBI.
AUTOMAATIKA KOHTA LÄHEMALT
Kliimakompensatsiooniga integreeritud seeria 90C-2 kütteautomaatika lihtsustab
küttesüsteemi kasutamist ja selle funktsioonide juhtimist. See on ülimalt funktsionaalne
seade ning selle kasutamine on väga lihtne.
Andmete sisestamisel on igas etapis sisestusklahvidele omistatud vajalikud funktsioonid
ning neid ka selgitatud. Automaatika menüü sisaldab märksõnu mõõdetud väärtuste
ja seadistuste kohta ning abitekste ja selgelt jälgitavaid jooniseid.
Seeria 90C automaatika olulised omadused:
- jooniste ja tekstide kuvamine valgustatud ekraanil,
- mõõdetud väärtuste hõlbus vaatlemine,
- süsteemi statistika ja jälgimine statistiliste kujutiste jne abil,
- põhjalikud seadistusmenüüd koos selgitustega,
- tahtmatu seadistuste muutmise vältimiseks on võimalik menüüd lukustada,
- eelnevalt valitud väärtuste või tehase seadete lähtestamine.
- Kõikide klapi asendite täielik automaatkaliibrimine kord päevas ja pärast voolukatkestust.
- Segisti klapi asendiks on võimalik seada 90°/180° või 270°.
KOMPLEKTI KUULUB
- Toitekaabel, juhtmega
- Välistemperatuuri andur CRS214
- Küttevee toruandur CRS211, juhtmega
- Paigaldamiskomplekt ESBE segistitele VRG, VRB
- Paigaldamiskomplekt ESBE segistitele MG, G, F, BIV, H, HG
Toatemperatuuri andur ja selle kaabel kuuluvad valikseadmete hulka.
KASUTUSELT KÕRVALDAMINE JA SAASTEAINED
Seade vastab Euroopa RoHS direktiivi 2002/95/EÜ nõudmistele teatud keelatud
ainete kasutamise kohta elektrilistes ja elektroonilistes seadmetes.
Seadet ei tohi visata majapidamisjäätmete hulka. See kehtib eriti trükiplaadi
kohta. Kohalike seaduste või ökoloogilise vaatepunkti korral võib olla nõutud
teatud koostisosade erikäitlemine. Järgida tuleb kohalikke kehtivaid eeskirju.
168

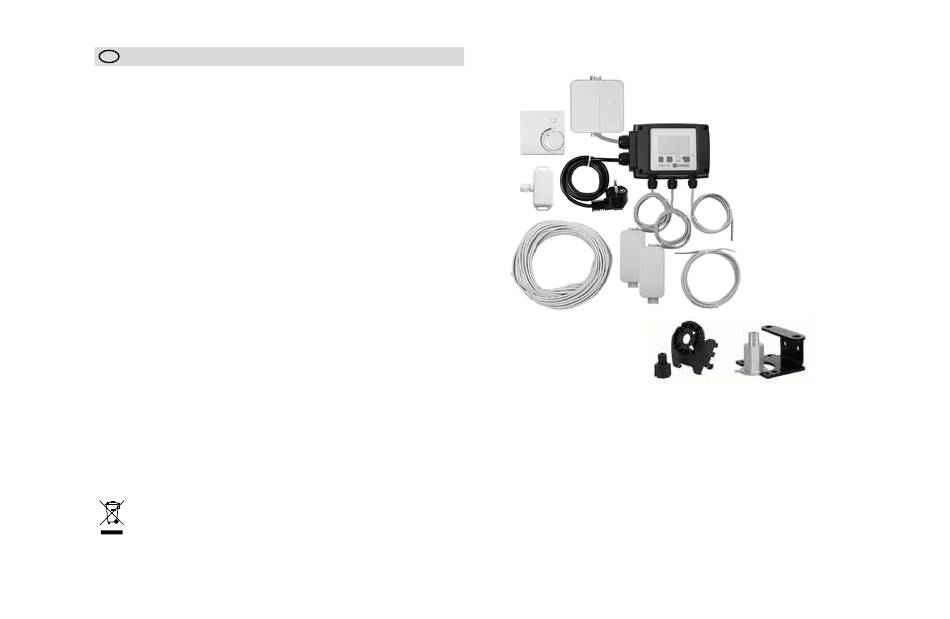

SEERIA 90C-2
1
6
1. Võimalik ühendada valikuline toatemperatuuri andur
2. Toiteplokk on varustatud juhtmega
3.
Funktsionaalsuse kontrollimine LED-lapidega varustatud olekuekraani abil
4. 128x164 punktiline graafiline ekraan
5. Selgitav juhtimine klahvide abil
6.
Välisandur
7.
1,5 m toitekaabel koos pistikuga, valmis ühendamiseks
8. Andurikarbid on varustatud juhtmetega
9. Toruandur on varustatud 1,5-meetrise kaabliga
10.
20 m andurikaabel on valikuline tarvik
11.
Universaalandur ∅5mm, 1,5m
12. Paigaldamiskomplekt ESBE segistitele VRG, VRB
13. Paigaldamiskomplekt ESBE segistitele MG, G, 3F, BIV, 3H, 3HG
2
3
7
9
8
10
8
11
12
13
