SEADME MUUTMINE
Seadme muutmine võib ohtu seada seadme või kogu süsteemi ohutuse.
- Seadme muutmine, lisaseadmete paigaldamine või töötlemine ei ole lubatud ilma tootja
kirjaliku nõusolekuta.
- Samuti on keelatud paigaldada lisakomponente, mida pole koos seadmega testitud.
- Kui on selge, et seadme ohutu kasutamine ei ole enam võimalik, nt korpuse vigastuste
tõttu, tuleb automaatika viivitamatult välja lülitada.
- Kõik seadme või lisaseadmete osad, mis ei ole suurepärases töökorras, tuleb viivitama-
tult välja vahetada.
- Kasutage ainult tootja originaalseid varuosasid ja lisaseadmeid.
- Seadmele tehases paigaldatud tähiseid ei ole lubatud muuta, eemaldada või muuta
loetamatuks.
- Automaatikat võib seadistada üksnes antud kasutusjuhendis kirjeldatud moel.
- Kui automaatikaseadme plastkate on avatud, lakkab garantii igal juhul kehtimast.
GARANTII JA VASTUTUS
Automaatika on toodetud ja testitud kõrget kvaliteeti ja turvalisust silmas pidades. Seadme
kohustuslik garantiiperiood kestab kaks aastat müügikuupäevast alates.
Garantii ja vastutus ei kata mistahes kehavigastusi ega sisseseade kahjustusi, mis on põhjus-
tatud järgnevast:
- antud paigaldus- ja kasutusjuhendite mittejärgimine;
- ebakorrektne paigaldamine, käivitamine, hooldus ja kasutamine;
- ebakorrektselt läbiviidud parandustööd;
- volitamata muudatused seadme struktuuris
- lisaseadmete paigaldamine, mida ei ole seadmega koos testitud;
- mis tahes kahjustused, mis on põhjustatud ilmselge defektiga seadme kasutamisest;
- originaalsete varuosade ja lisaseadmete mittekasutamine;
- seadme kasutamine muul otstarbel kui ettenähtud;
- kasutamine üle või allpool tehnilistes andmetes toodud piirväärtuste.
MOOTORI PAIGALDAMINE
ESBE segistite paigaldamiseks vajalik paigalduskomplekt
ADAPTER K IT VRG801 ADAPTER K IT VRG900
tarnitakse koos automaatikaga. Ühendage mootori
juhtseade ja segamisventiil vastavalt iga paigaldus-
komplektiga kaasasolevale kiirjuhendile.
Automaatikat on võimalik kasutada ka koos teiste tootjate segamisventiilidega,
erinevate paigalduskomplektide abil, mida tuleb eraldi tellida. Paigaldamisjuhised on
paigalduskomplektiga kaasas.
170
TEMPERATUURIANDURITE PAIGALDAMINE
Vajadusel on võimalik andurite kaableid pikendada maksimaalselt 30 m, kasu-
tades kaablit, mille ristlõike suurus on vähemalt 0,38 mm². Kontrollige, et ei
esineks kontakttakistust!
Paigutage andur täpselt mõõdetavasse alasse! Kasutage üksnes õiges tem-
peratuurivahemikus sissekastetavat, torule kinnitatavat või lamedale pinnale
paigaldatavat andurit vastavalt kasutatava ala iseloomule.
Temperatuuriandurite kaablid tuleb vedada eraldi toiteallikast ning need ei tohi
olla näiteks samas kaabliviigus!
KÜTTEVEE ANDUR CRS211:
Anduri kaabel on eelnevalt ühendatud ning see tuleks kinnitada sobivasse asendisse
küttesüsteemi kütteveetorule, kasutades selleks kaasasolevat torukinnitust. Korrektse
temperatuuri registreerimise tagamiseks tuleks andur ümbritseda toruisolatsiooniga.
VÄLISTEMPERATUURI ANDUR CRS214:
Paigaldage välistemperatuuri andur päikese ja tuule eest varjatud kohta ehitise põhja-
poolsel küljel. Ühendage kaabel andurikarbiga – polaarsus pole siinkohal oluline. Olenevalt
küttesüsteemi inertsist, paigaldage andurikarbi tagakülg vajadusel tellisseina sisse, et oleks
võimalik võtta arvesse ka ehitise jääksoojust.

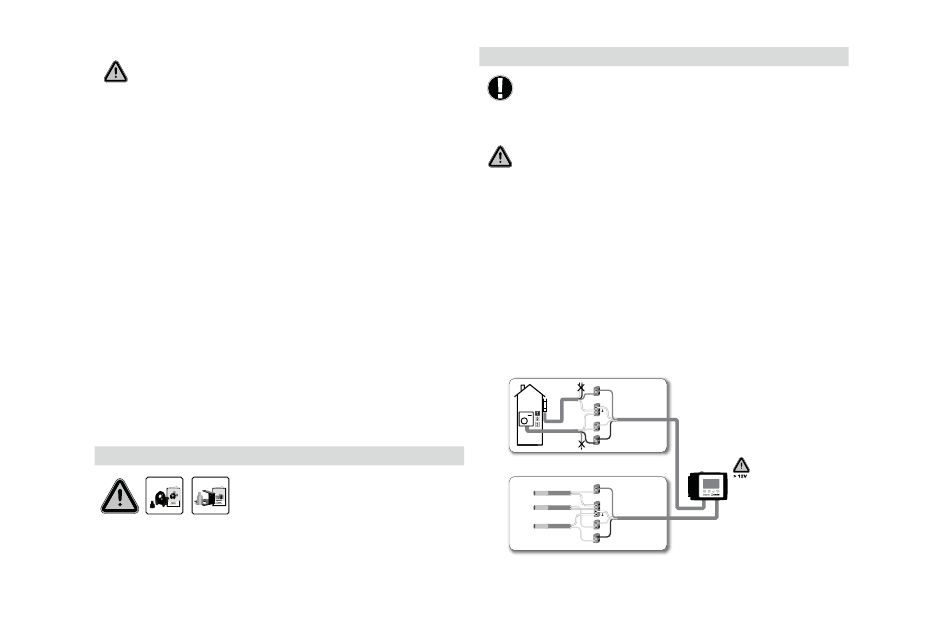

TOATEMPERATUURI ANDUR CRS231:
Kui vajatakse toatemperatuuri andurit, tuleks see ühendada järgmiselt:
koorige 4x0,38 mm² ristlõikega kaablilt ca 40 mm ulatuses isolatsioon maha ning
sisestage kaabliots mootori alumises servas olevasse vabasse sisseviiku. Ühendage
kaabel musta katte kahe vaba klemmiga – polaarsus pole sealjuures oluline.
4
Punane
3 Valge
2
Kollane
1 Sinine
S3
Punane
S4
Valge
Valge
S7
Kollane
Sinine
Oranž
