VK-INNSTILLINGER, MENY 5
MENY 5.1 S/V DAG = SOMMER-/VINTERTID I
DAGTIDMODUS
5. Exit settings
Hvis denne verdien overskrides ved uteføleren i dagti-
5.1 S/W day 18ºC
dene, vil regulatoren automatisk slå av varmekretsen =
5.2 S/W night 12ºC
Sommermodus.
Hvis utetemperaturen faller under denne verdien, slås
▲ ▼
Info
varmekretsen på igjen = Vintermodus.
Verdiområde: fra 0 °C til 30 °C / standardinnstilling: 18
I tillegg til driftstidene i normal dagtiddrift, gjelder denne innstillingen også for
tider med aktivert komforttemperaturøkning.
MENY 5.2 S/V NATT = SOMMER-/VINTERTID I NATTETIDMODUS
Hvis denne verdien overskrides ved uteføleren i nattetidene, vil regulatoren automatisk
slå av varmekretsen = Sommermodus.
Hvis utetemperaturen faller under denne verdien, slås varmekretsen på igjen = Vintermodus.
Verdiområde: 0 °C til 30 °C / Standard: 12

MENY 5.3 KURVE = HELLINGEN TIL DEN KARAKTERISTISKE VARMEKURVE

Den karakteristiske kurven brukes til å kontrollere varmeavgivelsen til varmekretsen i
forhold til utetemperaturen.
Behovet for varme varierer alt etter forskjellene i bygningstype/isolasjonstype/oppvar-
mingstype/utetemperatur. Derfor kan regulatoren bruke en normal rett kurve (enkel
innstilling) eller en delt kurve (delt innstilling).
I den enkle innstillingen kan kurven justeres ved hjelp av det grafiske diagrammet. Hel-
lingen endres, og den beregnede referanseturvannstemperaturen vises for -20 °C.
Hvis delt modus er valgt, justeres den karakteristiske kurven i 3 trinn. Først må stan-
dardhellingen angis, deretter det delte punktet og til slutt hellingen til kurven etter delin-
gen. Når du justerer kurven, vises hellingen og den beregnede referanseturvannstem-
peraturen for -20 °C utetemperatur. Delt kurve velges ofte for å kompensere.
Verdiområde:
Karakteristisk kurve: enkel eller delt / Standard: enkel
Helling: 0,0...3,0 / Standard: 0.8
Delt punkt ved utetemp.: +10 °C...-10 °C
Vinkel: varierer, avhenger av helling og delt punkt

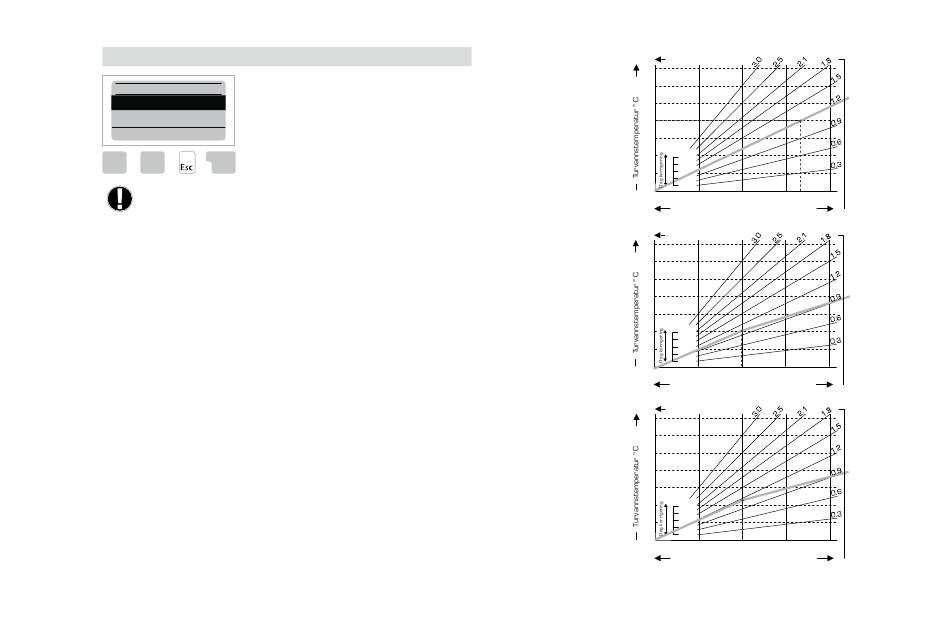

Diagrammet viser påvirkningen av den valgte karakteristiske kurvehellingen (standard
kurve) på den beregnede referanseturvannstemperaturen til varmekretsen. Den riktige
kurven fastsettes ved å sette krysspunktet til den beregnede maksimale turvannstem-
peraturen og den minimale utetemperaturen.
Maksimal beregnet turvannstemperaturen 60 °C ved minimum utetemperatur iht. bereg-
ning av varmebehov -12 °C.
Kryssresultatene i en helling på 1,2.
EKSEMPEL 1: ENKEL
Karakteristisk kurve
90
80
70
60
50
40
30
20
20
EKSEMPEL 2: DELT
Karakteristisk kurve
90
Delt punkt 0° valgt med var-
mekurvedel 1 valgt til 1,0 og
80
varmekurvedel 2 valgt til 0,8 vil
øke turvannstemperaturen fra
70
38° til 40° ved utetemperatur
60
0° sammenlignet med enkel
varmekurve 0,9
50
40
30
20
20
EKSEMPEL 3: DELT
Karakteristisk kurve
90
Delt punkt 0° valgt med var-
mekurvedel 1 valgt til 1,1 og
80
varmekurvedel 2 valgt til 0,7
vil øke turvannstemperaturen
70
fra 38° til 42° ved utetempe-
60
ratur 0° sammenlignet med
enkel varmekurve 0,9
50
40
30
20
20
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Utetemperatur ° C
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Utetemperatur ° C
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Utetemperatur ° C
