КОНТРОЛЛЕР
RU
ПОЖАЛУЙСТА, ПЕРЕД ИСПОЛЬЗОВАНИЕМ КОНТРОЛЛЕРА, ПРОЧИТАЙТЕ ЭТИ
ИНСТРУКЦИИ ДО КОНЦА.
ИНФОРМАЦИЯ О КОНТРОЛЛЕРЕ
Погодозависимая автоматика интегрированного контроллера нагревания серии
90C-2 эффективно упрощает использование и функцию управления вашей
отопительной системой. Устройство впечатляет прежде всего функциональностью и
простотой, почти самообъясняющим действием.
Для каждого шага в процессе ввода для соответствующих функций и объяснений
заданы индивидуальные вводные кнопки. Меню контроллера содержит заглавные
слова для измерения величин и установок, а также тексты или понятные
структурные графики.
Важные характеристики серии 90C-2:
- изображение графиков и текстов в подсвеченном дисплее
- простой просмотр величин актуальных измерений
- статистические данные и мониторинг системы при помощи статистических
графиков и т.п.
- расширенное меню установок с объяснениями
- для предотвращения нежелательных изменений может быть активирована
блокировка меню
- сброс на предварительно установленные величины или заводские установки
- Полная автоматическая калибровка позиций клапанов не менее одного раза
в день а также после отключения питания
- Диапазон работы смесительного клапана можно менять (90º/180º или 270º).
УТИЛИЗАЦИЯ И ЗАГРЯЗНЕНИЕ ОКРУЖАЮЩЕЙ СРЕДЫ
Устройство отвечает требованиям Европейской RoHS директивы 2002/95/EC,
ограничивающей содержание вредных веществ в электрическом и электронном
оборудовании.
Данные изделия запрещено выбрасывать вместе с бытовым мусором.
Данное требование нанесено на каждом устройстве. Законы могут требовать
специального обращения с внутренними компонентами, или они могут
быть востребованы с экологической точки зрения. Соблюдение местных
действующих норм обязательно.
114
СЕРИИ 90C-2
1
6
10

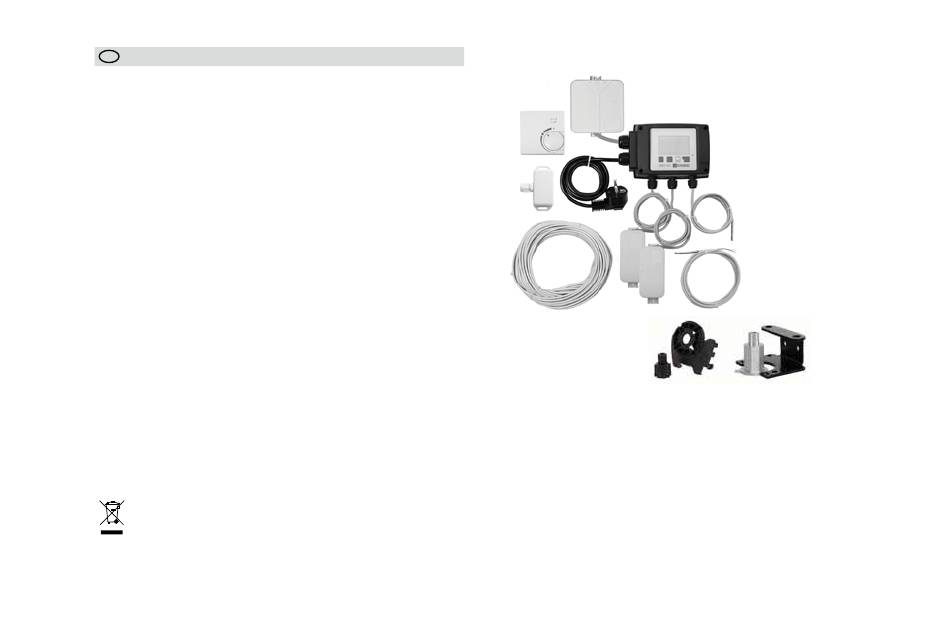

1. Дополнительно можно подключить датчик комнатной температуры
2. Бокс подключения питания с предварительно подготовленными выходами
3.
Проверка функций при помощи статуса дисплея со светодиодами LED
4. 128x164 точек полностью графический дисплей
5. Понятное действие с использованием сенсорных кнопок
6.
Наружный датчик
7.
1,5 метровый кабель питания со штеккером для подключения
8. Боксы датчиков предварительно подготовлены
9.
Предварительно установленный датчик подающего трубопровода с кабелем длиной 1,5 метра
10.
20-метровый кабель для датчиков в качестве опции
11.
Универсальный датчик - ∅5mm, 1,5m
12. Комплект адаптера ESBE клапаны VRG, VRB
Комплект адаптера ESBE клапанов MG, G, 3F, BIV, 3H, 3HG
13.
2
3
7
9
8
8
11
12
13
