MODIFICATIONS APPORTÉES À L'ÉQUIPEMENT
Toute modification apportée à l'équipement peut compromettre la sécurité et le
fonctionnement de l'appareil ou de tout le système.
- Les modifications, les ajouts ou les conversions de l'appareil ne sont pas permises sans
l'autorisation écrite du fabricant.
- De même, il est interdit d'installer des équipements supplémentaires qui n'auraient pas
été testés avec cet appareil.
- S'il devient évident qu'un fonctionnement totalement sécurisé de l'appareil ne peut
plus être assuré en raison de dommages portés au boîtier, éteignez immédiatement le
Moteur-Régulateur.
- Si une quelconque partie de l'équipement ou des accessoires n'est pas en parfait état,
veuillez procéder immédiatement à leur remplacement.
- Utilisez uniquement des pièces détachées et des accessoires d'origine fournis par le fabricant.
- Les marquages effectués en usine sur l'appareil ne doivent en aucun cas être modifiés,
supprimés ou rendus illisibles.
- Seuls les réglages décrits dans les instructions suivantes pourront être effectués
sur le Moteur-Régulateur.
- L'ouverture du couvercle en plastique sur le contrôleur entraîne l'expiration
inconditionnelle de la garantie.
GARANTIE ET RESPONSABILITÉ
Le Moteur-Régulateur a été fabriqué et testé pour répondre à des normes de qualité et
à des niveaux de sécurité élevés. L'appareil est soumis à la garantie légale de deux ans à
compter de la date de vente.
Cependant, la garantie et la responsabilité n'incluent pas les blessures causées aux personnes
ainsi que les dommages causés au matériel, imputés aux causes suivantes :
- Non respect des instructions d'installation et de fonctionnement.
- Installation, mise en service, entretien et fonctionnement inadaptés.
- Réparations mal exécutées.
- Modifications structurelles non autorisées apportées au matériel.
- Installation d'équipements supplémentaires qui n'ont pas été testés avec l'appareil.
- Dommages consécutifs à une utilisation de l'équipement malgré la présence d'un défaut évident.
- La non-utilisation de pièces détachées et d'accessoires d'origine.
- Utilisation de l'équipement pour un usage autre que celui pour lequel il est destiné.
- Fonctionnement au-delà ou en dessous des limites indiquées dans les spécifications techniques.
MONTAGE DE LA MOTEUR-RÉGULATEUR
Les kits d'adaptation requis pour les vannes de mélange
ADAPTER K IT VRG801 ADAPTER K IT VRG900
ESBE sont fournis avec le Moteur-Régulateur.
Le raccordement du Moteur-Régulateur et de la vanne
de mélange est détaillé dans le descriptif fourni avec
chaque kit d'adaptation.
Le Moteur-Régulateur peut également être utilisé avec d'autres marques de vannes de
mélange en utilisant les différents kits d'adaptation disponibles à la commande. Les
instructions d'installation seront fournies avec le kit d'adaptation.
44

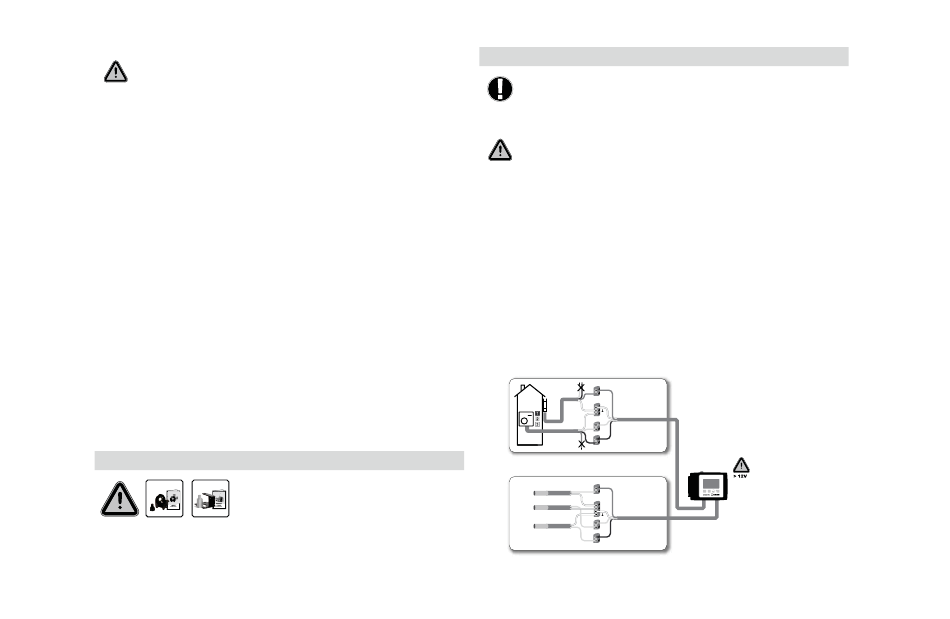

INSTALLATION DES SONDES DE TEMPÉRATURE
Au besoin, les câbles de la sonde peuvent être rallongés pour atteindre une
longueur maximum de 30 m au moyen d'un câble de 0,38 mm² de section. Assu-
rez-vous de l'absence de résistance de contact.
Placez la sonde dans le lieu précis qu'elle doit mesurer. Utilisez uniquement une
sonde à immersion, à fixation sur tube ou à plat, et convenant à un domaine
d'application spécifique avec la plage de températures autorisée correspondante.
Les câbles de la sonde de température doivent être acheminés séparément des
câbles de la tension secteur et ne doivent pas, par exemple, être acheminés dans
le même chemin de câbles.
SONDE DE DÉBIT CRS211 :
La sonde est pré-câblée. Elle doit être installée solidement sur le départ du circuit de chauf-
fage à l'aide du collier fourni. Pour garantir une bonne mesure de la température, la sonde
doit être entourée par une gaine isolante.
SONDE EXTÉRIEURE CRS214 :
Elle doit être installée à l'ombre, à l'abri du vent sur une façade nord.
Connectez le câble dans le boîtier fourni – la polarité n'a pas d'importance ici. En fonction
de l'inertie du système de chauffage, encastrez si nécessaire la face arrière du boîtier de la
sonde dans la maçonnerie pour prendre en compte la chaleur résiduelle du bâtiment.
SONDE D'AMBIANCE CRS231 :
Si une sonde d'ambiance est requise, elle doit être connectée de la manière suivante :
Dénudez une extrémité d'un câble de 4x0.38 mm² sur une longueur de 40 mm max., puis
insérez l'extrémité du câble dans le presse-étoupe libre situé en dessous du couvercle du
régulateur. Connectez le câble aux deux borniers libres dans le couvercle noir – la polarité
n'a pas d'importance ici.
4
Rouge
3 Blanc
2
Jaune
1 Bleu
S3
Rouge
S4
Blanc
Blanc
S7
Jaune
Bleu
Orange
