NASTAWY OBIEGU GRZEWCZEGO, MENU 5
MENU 5.1 LATO/ZIMA DZIEŃ = ZMIANA TRYBU LATO/
ZIMA W TRYBIE PRACY DZIENNEJ
5. Wyjście z nastaw
Jeżeli ustawiona tutaj wartość temperatury zostanie
5.1 Lato/Zima dzień 18ºC
przekroczona na czujniku zewnętrznym podczas trybu
pracy dziennej, regulator automatycznie wyłącza obieg
5.2 Lato/Zima noc 12ºC
grzewczy = Tryb letni.
▲ ▼
Info Jeżeli temperatura na zewnątrz spadnie poniżej
ustawionej wartości, obieg grzewczy jest uruchamiany
ponownie = Tryb zimowy
Zakres nastawy: od 0°C do 30°C / Nastawa fabryczna: 18°C
Poza czasami pracy w normalnym trybie dziennym, to ustawienie obowiązuje także
dla czasów pracy z uruchomionym grzaniem komfortowym.
MENU 5.2 LATO/ZIMA NOC = ZMIANA TRYBU LATO/ZIMA W TRYBIE PRACY NOCNEJ
Jeżeli ustawiona tutaj wartość temperatury jest przekroczona na czujniku zewnętrznym
podczas trybu pracy nocnej, regulator automatycznie wyłącza obieg grzewczy = Tryb letni.
Jeżeli temperatura na zewnątrz spadnie poniżej ustawionej wartości, obieg grzewczy jest
uruchamiany ponownie = Tryb zimowy
Zakres nastawy: od 0°C do 30°C / Nastawa fabryczna: 12°C
MENU 5.3 KRZYWA GRZEWCZA = NACHYLENIE KRZYWEJ GRZEWCZEJ
Przy pomocy krzywej grzewczej wyliczana jest temperatura zadana obiegu grzewczego, w
zależności od temperatury na zewnątrz.
Zapotrzebowanie na ciepło jest różne, w zależności od rodzaju budynku/izolacji/rodzaju grzania/
temperatury na zewnątrz. Z tego powodu regulator może korzystać z liniowej charakterystyki
grzewczej (nastawa prosta) lub tzw. dzielonej charakterystyki (nastawa dzielona).
W prostej nastawie krzywa może być ustawiana przy pomocy wykresu graficznego. Nachy-
lenie jest zmieniane i wyliczana jest zadana temperatura zasilania, która jest wyświetlana dla
temperatury zewnętrznej -20°C.
Jeżeli wybieramy tryb dzielony, charakterystyka grzewcza jest ustawiana w 3 krokach.
Najpierw należy ustawić standardowe nachylenie, następnie punkt podziału i wreszcie nachy-
lenie charakterystyki za punktem podziału. W czasie nastawy nachylenia krzywej, wyliczana
jest zadana temperatura zasilania, która jest wyświetlana dla temperatury zewnętrznej -20°C.
Dzielona charakterystyka wybierana jest zwykle do kompensowania zróżnicowanego zapotrze-
bowania na ciepło.
Zakres nastawy:
Charakterystyka grzewcza: prosta lub dzielona / Standardowo: prosta
Nachylenie: 0.0...3.0 / Standardowo: 0.8
Punkt podziału przy temperaturze zewnętrznej: +10...-10°C
Kąt: zmienny, zależnie od nachylenia i punktu podziału

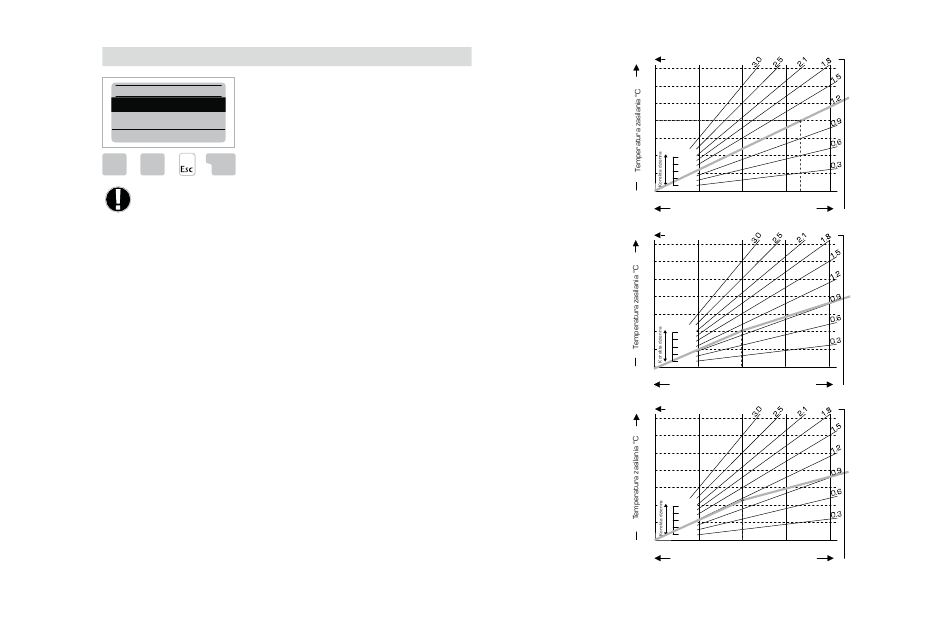

Wykres pokazuje wpływ nachylenia charakterystyki wybranej krzywej grzewczej (standar-
dowa krzywa) na wyliczaną zadaną temperaturę zasilania instalacji grzewczej. Właściwa
krzywa grzewcza jest wybierana przez ustalenie punktu przecięcia wyliczonej maksymalnej
temperatury zasilania i minimalnej temperatury zewnętrznej.
Maksymalna wyliczona temperatura zasilania 60°C, przy minimalnej temperaturze
zewnętrznej - 12°C, zgodnie z wyliczeniem zapotrzebownia na ciepło. Wynikiem przecięcia
tych wartości na wykresie jest nachylenie 1.2.
PRZYKŁAD 1: PROSTA
Krzywe grzewcze
90
80
70
60
50
40
30
20
20
Krzywe grzewcze
90
PRZYKŁAD 2: DZIELONA
Wybór punktu podziału 0° oraz
80
pierwszej części charak-
70
terystyki o nachyleniu 1.0, a
drugiej części o nachyleniu
60
0.8, spowoduje podwyższenie
temperatury zasilania z 38°
50
do 40° przy temperaturze
40
zewnętrznej 0°, w porównaniu
z charakterystyką prostą 0.9
30
20
20
Krzywe grzewcze
PRZYKŁAD 3: DZIELONA
90
Wybór punktu podziału 0°
80
oraz pierwszej części charak-
terystyki o nachyleniu 1.1, a
70
drugiej części o nachyleniu
0.7, spowoduje podwyższenie
60
temperatury zasilania z 38°
do 42° przy temperaturze 50
zewnętrznej 0°, w porównaniu
40
z charakterystyką prostą 0.9
30
20
20
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Temperatura zewnętrzna °C
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Temperatura zewnętrzna °C
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Temperatura zewnętrzna °C
